OUTIL À DÉCOUPER
ASSEMBLAGE ET UTILISATION
AVERTISSEMENT : Retirez la fiche de la source d'alimentation avant de
procéder à l'assemblage, au changement d'accessoires ou de couteaux et aux
réglages. Cela permettra d'éviter un démarrage accidentel de l'outil qui pourrait
entraîner des blessures graves.

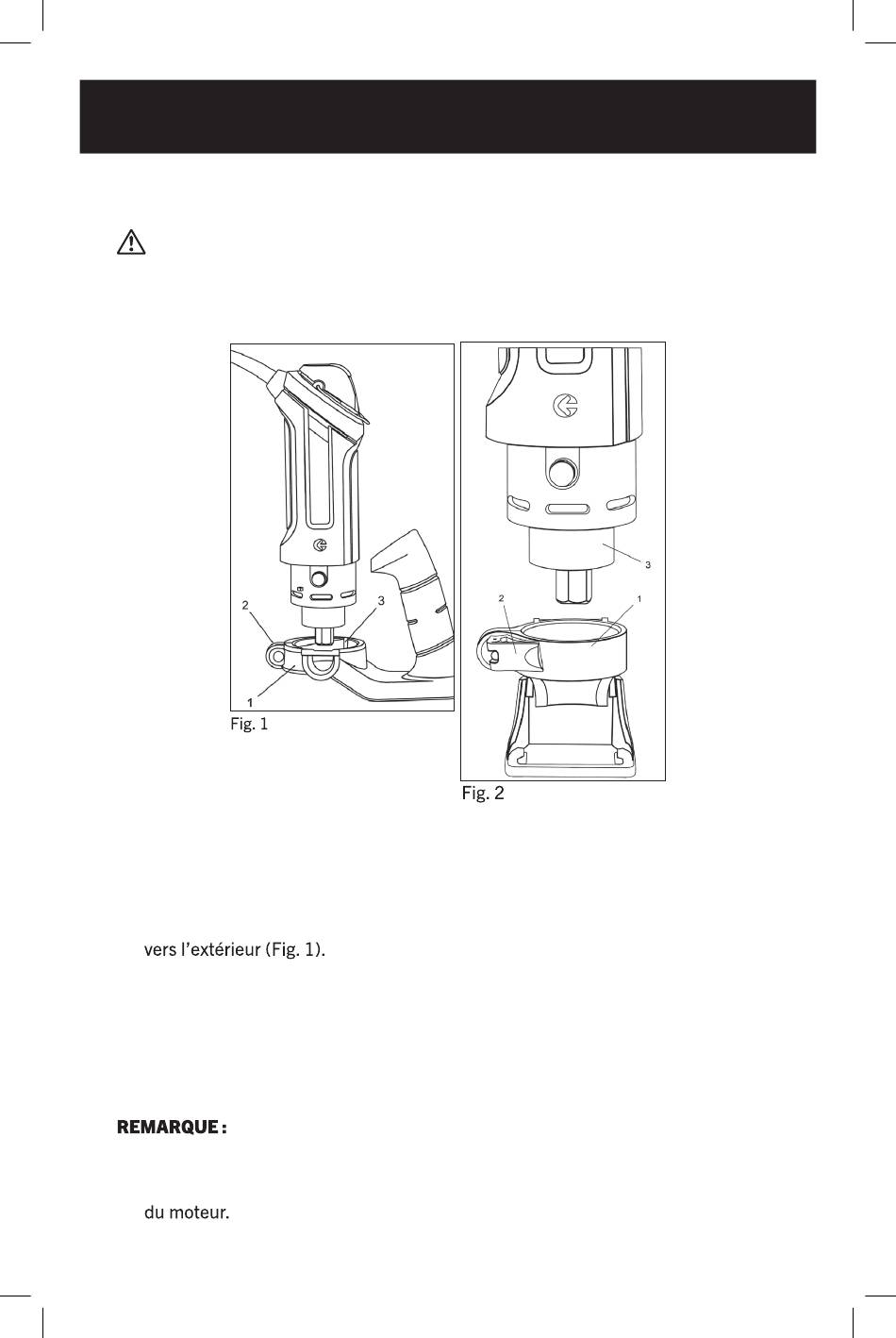

INSTALLATION DE LA POIGNÉE DE MAINTIEN
La poignée de maintien amovible est conçue pour être utilisée lorsqu'un contrôle précis
du mouvement de l'outil est souhaité. Utilisez la poignée de maintien lorsque vous
utilisez l'outil avec le guide de coupe à main levée ou le guide de découpage de cercles.
1. Ouvrez le collier de montage (1) en tirant le levier de dégagement rapide (2)
2. Faites glisser le collier de montage sur le fond du boîtier du moteur (2). Assurez-
vous que la clavette (3) du boîtier du moteur est alignée avec la rainure de
clavette correspondante du collier de montage.
3. Lorsque la clavette et la rainure de clavette sont alignées, faites glisser le collier
de montage jusqu'au fond du boîtier du moteur, puis faites tourner le collier
d'environ 10° dans le sens des aiguilles d'une montre pour verrouiller la clavette
et la rainure de clavette.
Le support de montage doit être poussé sur le boîtier du moteur
jusqu'au fond.
4. Appuyez sur le levier de dégagement rapide vers l'intérieur en direction du
collier de montage pour finir de verrouiller le collier de montage sur le boîtier
1258-700
10
