chauffage au gaz pour piscine et spa JXiQ
®
4.1
Exigences en matière d'alimentation en gaz
1,9 cm (3/4 po)
Modèle
GN
JXiQ200
25 pi
JXiQ260
15 pi
JXiQ400
*
* Une conduite de gaz de 1,9 cm (3/4 po) peut être utilisée jusqu'à une longueur maximale de 1,5 m (5 pieds) à partir du robinet de gaz en plus du
piège à sédiments.
Table 2.
Exigences relatives à la taille de la tuyauterie pour le gaz naturel
Ne pas utiliser de connecteurs d'appareils fl exibles sur les connexions de gaz à moins que le connecteur ne soit approuvé
par la CSA pour une installation à l'extérieur et qu'il soit marqué avec la capacité en BTUH (qui doit être égale ou supérieure
à l'entrée nominale du réchauffeur) et le type de gaz (naturel ou GPL). De plus, tous connecteurs fl exibles, comme un CSST
enterré, doivent être certifi és pour une installation souterraine et respecter tous les codes applicables. Prendre note que
l'utilisation de connecteur fl exible requiert toujours l'installation d'un piège à sédiments selon NFPA 54. Voir la Figure 8 .
REMARQUE : La conduite de gaz depuis le compteur est généralement plus grande que le robinet à gaz. Par conséquent, il faudra réduire le tuyau de
raccordement si nécessaire. Faire cette réduction aussi près que possible de l'appareil de chauffage.
Entrée alimentation de gaz

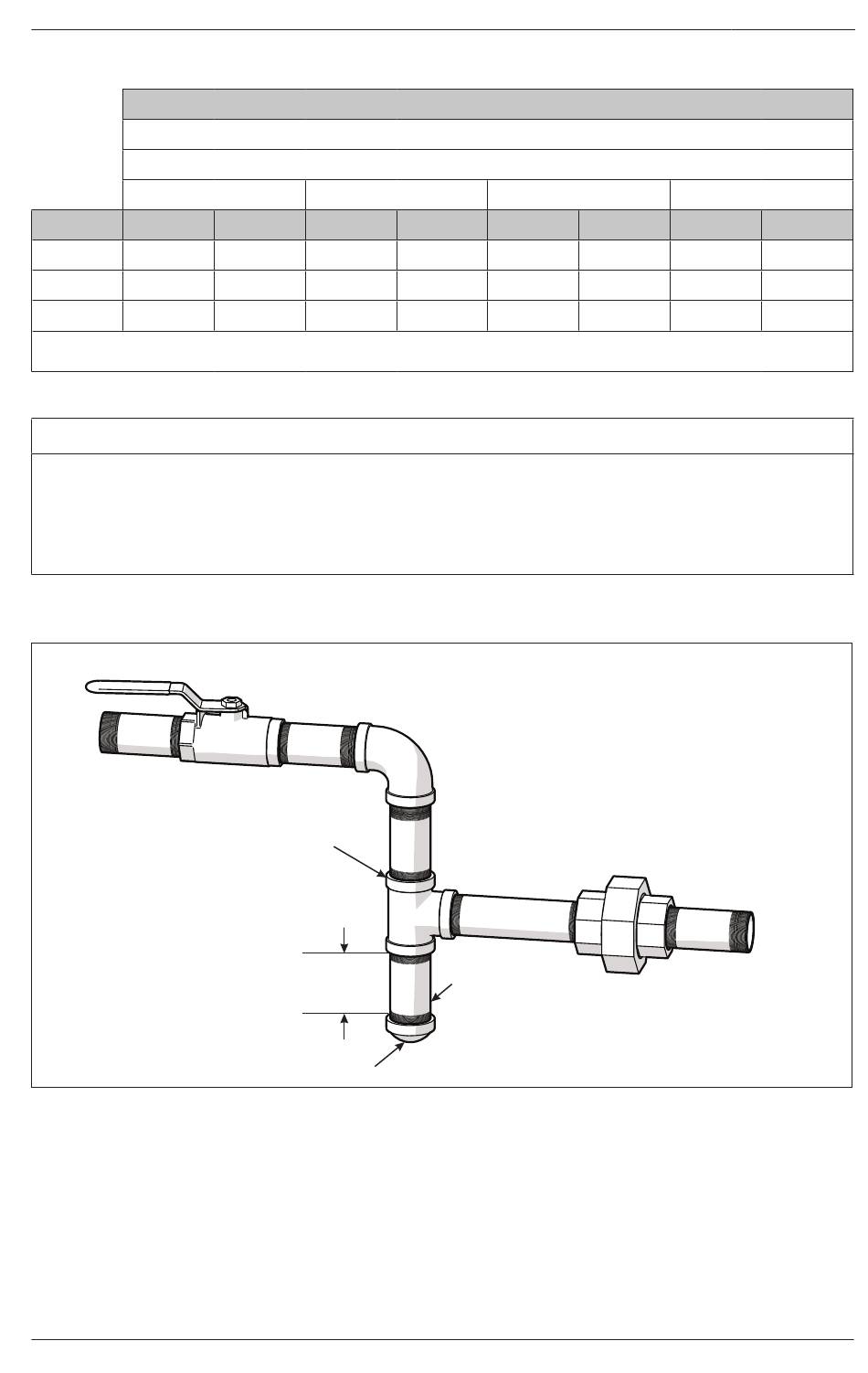

Figure 8. Robinet d'arrêt manuel et piège à sédiments
4.2
Test de pression du gaz d'admission
Avant de faire fonctionner le réchauffeur, il est nécessaire
de tester la pression d'entrée du gaz pour s'assurer
qu'elle se situe dans la plage requise, comme indiqué sur
le Table 3 .
| Manuel d'installation et d'utilisation
™
Longueur de tuyau équivalente maximale (tuyau métallique nomenclature 40)
Gaz naturel 1 000 BTU/PI3 — 0,60 Gravité spécifi que à 0,5 po CE Chute de pression
Gaz naturel 2 500 BTU/PI3 — 1,53 Gravité spécifi que à 0,5 po CE Chute de pression
2,5 cm (1 po)
PL
GN
60 pi
90 pi
35 pi
50 pi
15 pi
20 pi
ATTENTION
Vanne de fermeture manuelle
Raccord en t
Minimum
3 po
(76 mm)
Capuchon amovible
1-1/4 po
PL
GN
215 pi
360 pi
125 pi
210 pi
55 pi
95 pi
Mamelon de tuyau
Piège à sédiments
REMARQUE : L'appareil de chauffage est équipé d'un pressostat
d'alimentation en gaz qui s'ouvrira et empêchera
l'appareil de s'allumer, ou l'arrêtera pendant le
fonctionnement, si la pression d'alimentation est trop
basse. Une pression de gaz d'entrée correcte est
nécessaire pour assurer un fonctionnement sûr et fi able
de l'appareil. Lorsque le pressostat d'alimentation en gaz
s'ouvre, les systèmes d'alimentation en gaz inadéquats
sont généralement améliorés par la compagnie du service
public sans frais pour les propriétaires.
FRANÇAIS
1-1/2 po
PL
GN
480 pi
445 pi
225 pi
215 pi
Union tuyau de gaz
Vers l'entrée de l'appareil
de chauffage
PL
480 pi
