Ignorant ce détail important, il se peut que les câbles soient endommagés et le détecteur ne
fonctionne plus ou bien subi un mauvais contact. Devisant la petite vis de métal on peut
démonter l'unité de contrôle pour vérifier si les câbles sont abîmés ou bien coupés.

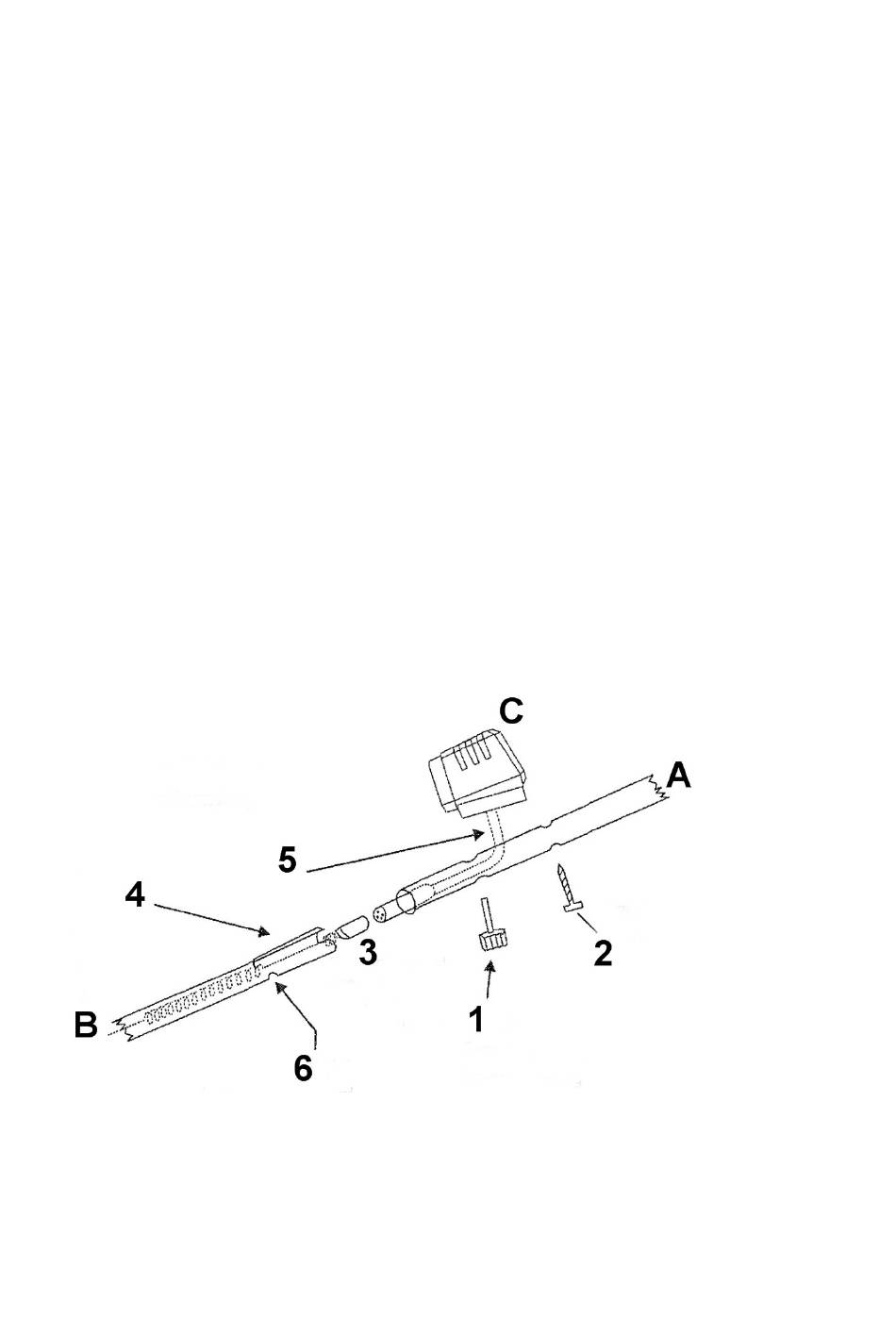

Instructions détaillés pour le montage du détecteur Deep Target:
• Vous n'avez pas besoin d'outil spécial. Un tournevis suffit.
• Enlevez la vis grande (1) avec la tête plastique, que se trouve sur la partie supérieure
(A).
• Devissez un peu la vis petite (2) qu'entre dans l'unité de contrôle (3) sans la dévisser
complètement.
• Maintenant il faut connecter les extrémités des deux câbles en faisant attention
d'enficher correctement la fiche avec la prise. (3). Sur la fiche ainsi que sur la prise se
trouve une petite flèche triangulaire indiquant comment il faut les assembler. Si la
fiche et la prise soient connectées d'une manière fausse la prise peut être endommagé.
• Poussez lentement la tige inférieure au-dessous de la partie supérieure en positionnant
le trou pour la vis (6) que se trouve à la tige inférieure au-dessous de l'unité de
contrôle et l'échancrure sur la tige inférieure vers l'haut donc en direction de l'unité de
contrôle. Ici les câbles courent à l'intérieur en direction de l'unité de contrôle. Ajuster
les deux parties d'une façon mauvaise en les enfilant les câbles peuvent être
endommagé.
• Après avoir connecté les deux parties correctement, il faut bien visser la petite vis (2)
et mettre la vis grande avec la tête plastique dans le trou correspondant au dessous en
la fixant aussi.
• Veuillez ajuster la longueur de la tige inférieure afin que vous puissiez être debout
avec le détecteur à la main. La bobine de recherche doit être 2 cm au-dessus de la
terre.
• Ensuite tournez la vis de fixation à l'envers jusqu'à la tige est fixé.
• Après, veuillez aligner la bobine de recherche sur la terre. Elle doit être toujours
orientée parallèlement au sol.
- 3 -
