ECH-8-DM
MIW-ECH-8-DM-FR-000 - 09 / 07 / 2024
RÉGULATEUR DE VENTILATEUR EC
POUR AÉROTHERME
3.
Insérez les câbles à travers les presse-étoupes et effectuez le câblage selon le
schéma de câblage (voir Fig. 3) tout en respectant les informations de la section
"Câblage et raccordements" ci-dessus.
3.1 Connectez les câbles d'alimentation au bornier.
3.2 Connectez les câbles de la charge (ventilateurs et vanne / chauffage) au
bornier.
3.3 Connectez les câbles de mise à la terre d'alimentation aux endroits dédiés.
3.4 Installez la sonde de température de manière à ce qu'elle mesure la
température dans l'air de la zone souhaitée.
Les câbles doivent avoir une longueur inférieure à 4 m.

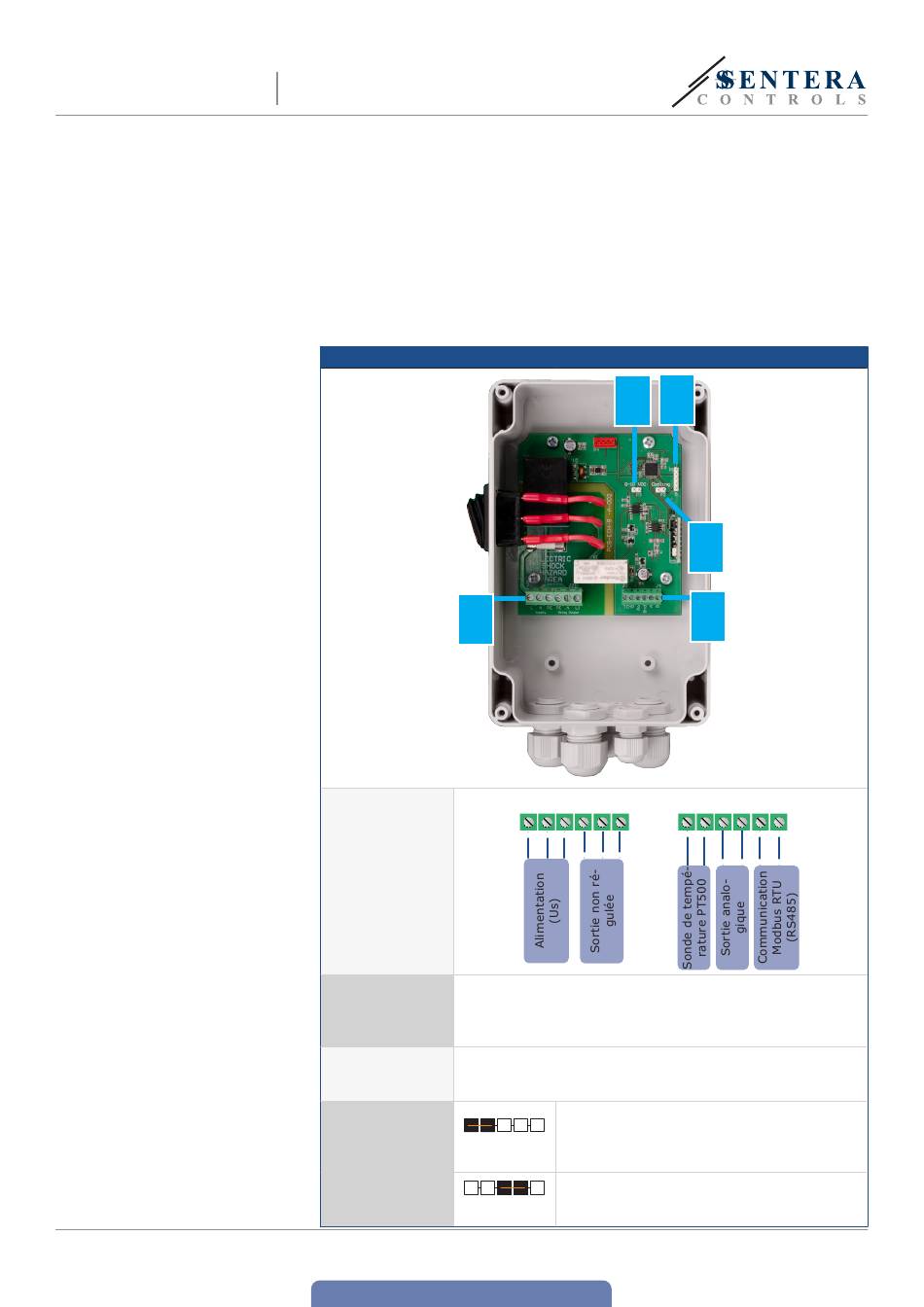

Fig. 3 Câblage et raccordements
1 - Bornier
2 - Sélection
de la plage
de sortie
analogique
3 - Sélection
du mode de
température
4 - En-tête
PROG
www.sentera.eu
retour à la table des matières
2 4
1
L L N PE PE N PE PE N N L1 L1
Cavalier retiré (par défaut) - 0 à 6 VCC
Cavalier installé - 0 à 10 VCC
Cavalier retiré (par défaut) - chauffage
Cavalier installé - refroidissement
Placez un cavalier sur les broches 1 et 2
et attendez au moins 5 secondes pour
réinitialiser les paramètres de communication
1 2 3 4 5
Placez un cavalier sur les broches 3 et 4 et
redémarrez l'alimentation pour passer en
1 2 3 4 5
mode chargeur de démarrage
3
1
TEMP TEMP Ao GND A Ao GND A /B /B
Modbus.
