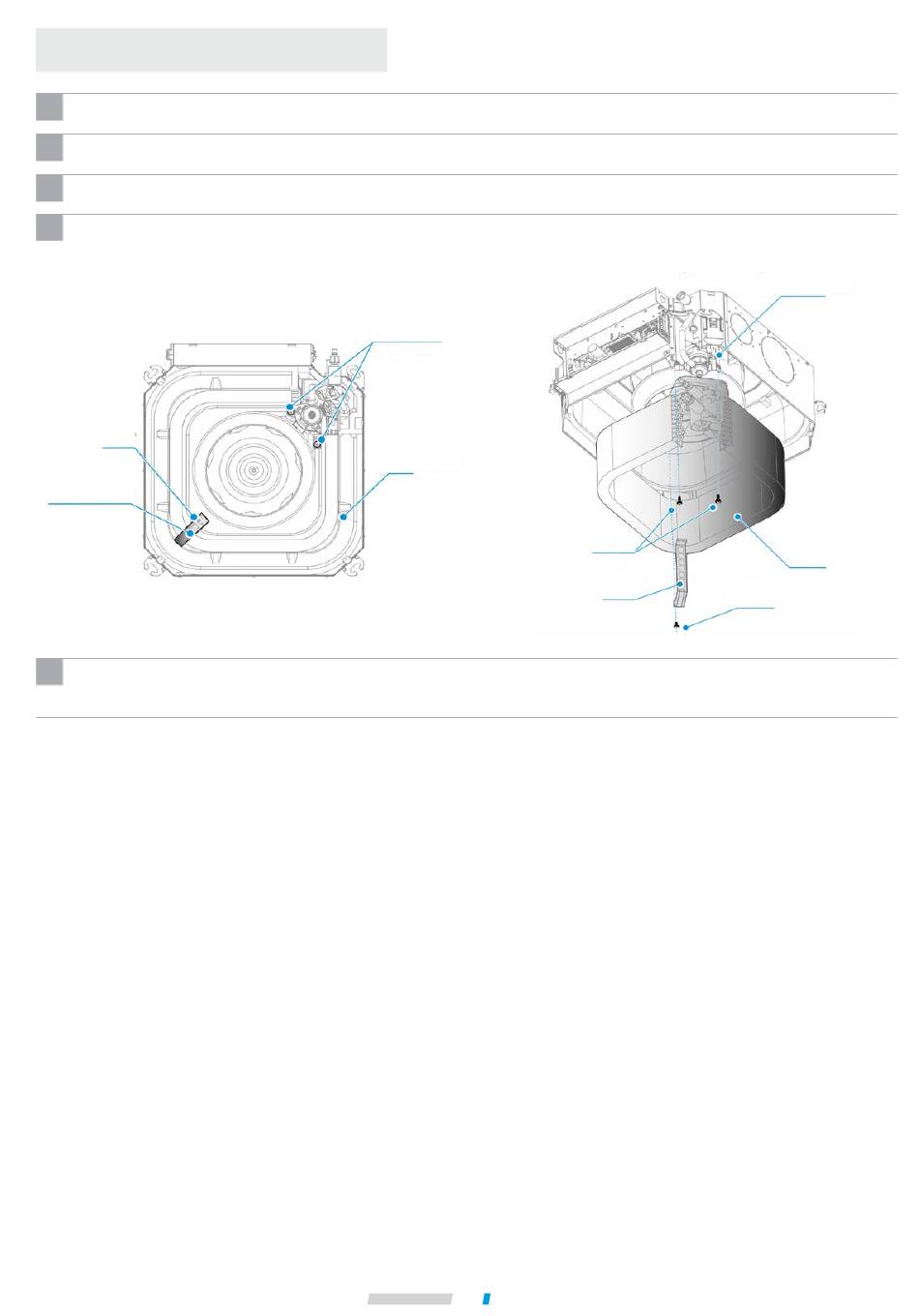

Entretien de l'évaporateur
1
Débrancher les bornes correspondantes sur la carte de contrôle principale.
2
Suivez les étapes ci-dessus pour retirer le panneau et le bac de vidange.
3
Retirer la plaque d'étanchéité.
4
Après avoir retiré une vis de fixation, retirez la plaque de
fixation de l'évaporateur.
Retirer les vis du crochet de l'évaporateur et retirer le
crochet de l'évaporateur.
Vis
Crochet de
l'évaporateur
5
Démonter complètement l'évaporateur, le dépanner et le réparer.
Retirer les vis fixant l'évaporateur et le support de la
pompe en place et retirer l'évaporateur.
Vis (deux)
Évaporateur
Crochet de
l'évaporateur
69
Nettoyage, entretien et service après-vente
Vis (deux)
Vis
Support de la pompe
Évaporateur
