SCAN 5001 Notice De Montage Et D'utilisation page 7

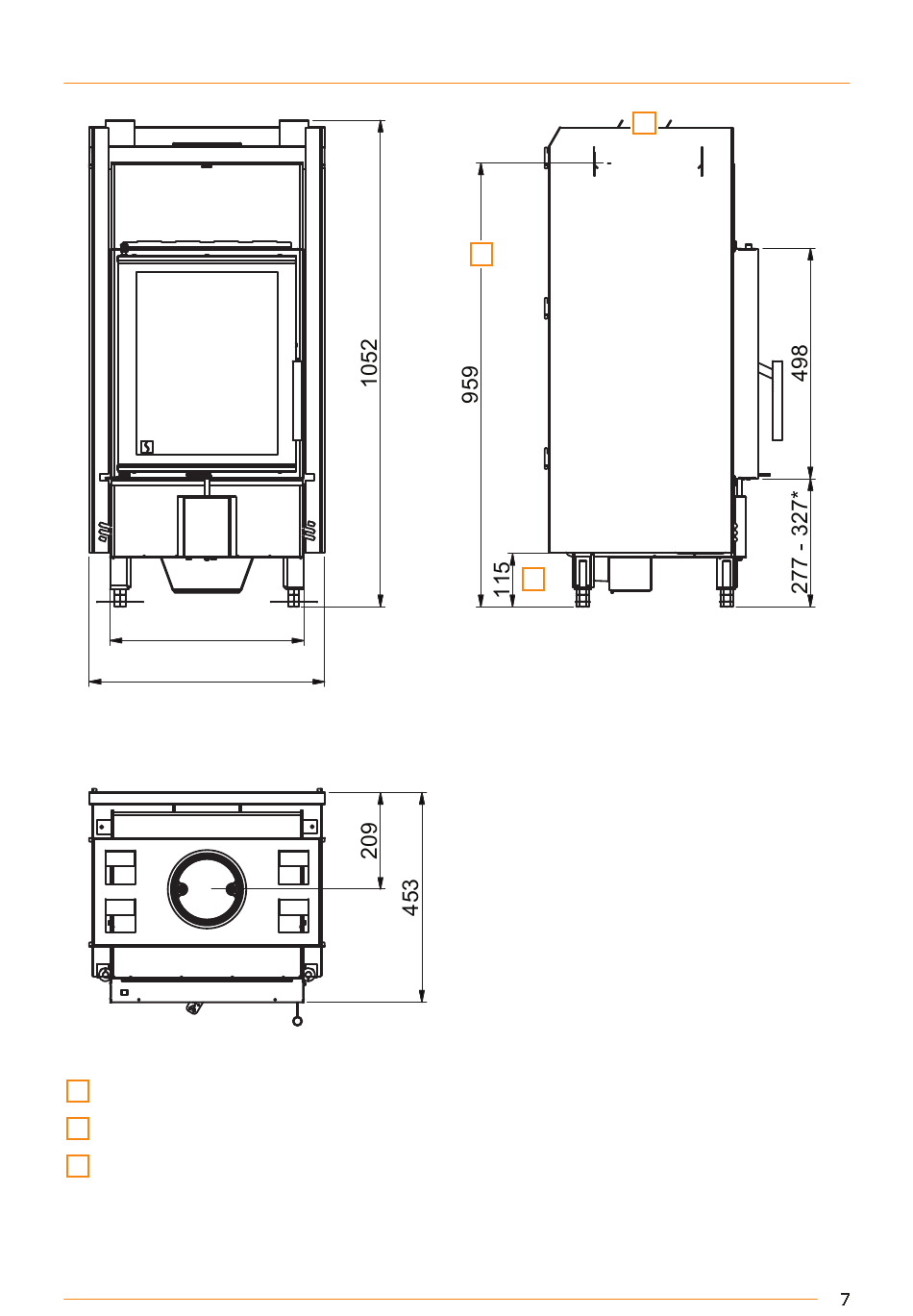

CROQUIS SCAN 5001, AVEC BOUCLIER THERMIQUE DU CÔTÉ DE LA CLOISON PARE-FEU (ACCESSOIRE)
419
509
A
Hauteur de l'insert (hors buse)
B
Hauteur axe entrée d'air. Ø Int. buse: 103 mm / Ø Ext. buse: 120 mm
Scan 5001
Stove:
C
Pièce de raccordement. Ø Int. buse: 132 mm / Ø Ext. buse: 149 mm
Material:
Articlenumber:
Toutes les mesures sont en mm
C:\Working Folder\Designs\Scan 5001\95001004.idw
Path:
*NB – N'oubliez pas de vérifier la distance par rapport aux matériaux inflammables.
