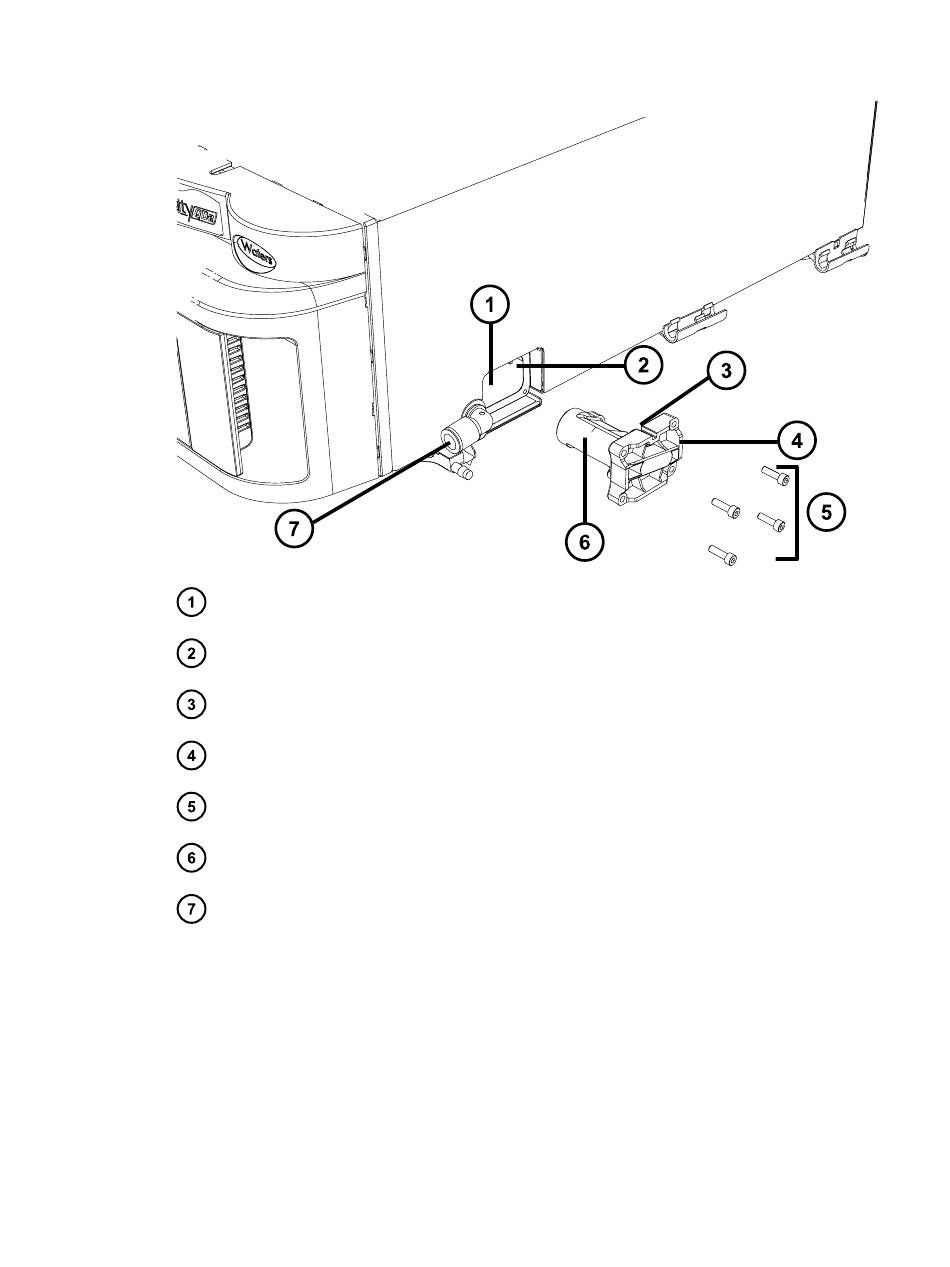

Figure 3–26 : Insertion de la vanne d'échappement de la source
Enceinte de la vanne de la source
Détrompeur
Clavette de la plaque de préhension
Plaque de préhension de la vanne
Vis de fixation
Vanne d'échappement de la source
Raccord coudé du tuyau d'échappement de la source
4. Vérifiez que la vanne est fermement en place de façon à ce que la plaque soit alignée sur
le bord extérieur de l'enceinte.
5. Insérez les 4 vis de fixation à chaque coin de la plaque de préhension et serrez à l'aide de
la clé hexagonale de 3 mm.
6. Rebranchez la tubulure d'échappement de la source en l'enfilant dans les supports situés
le long de l'instrument et en insérant la tubulure dans le raccord coudé.
Remarque :
9 mai 2024, 715009113FR Version 00
