EcoFlow POWEROCEAN Guide D'installation page 22

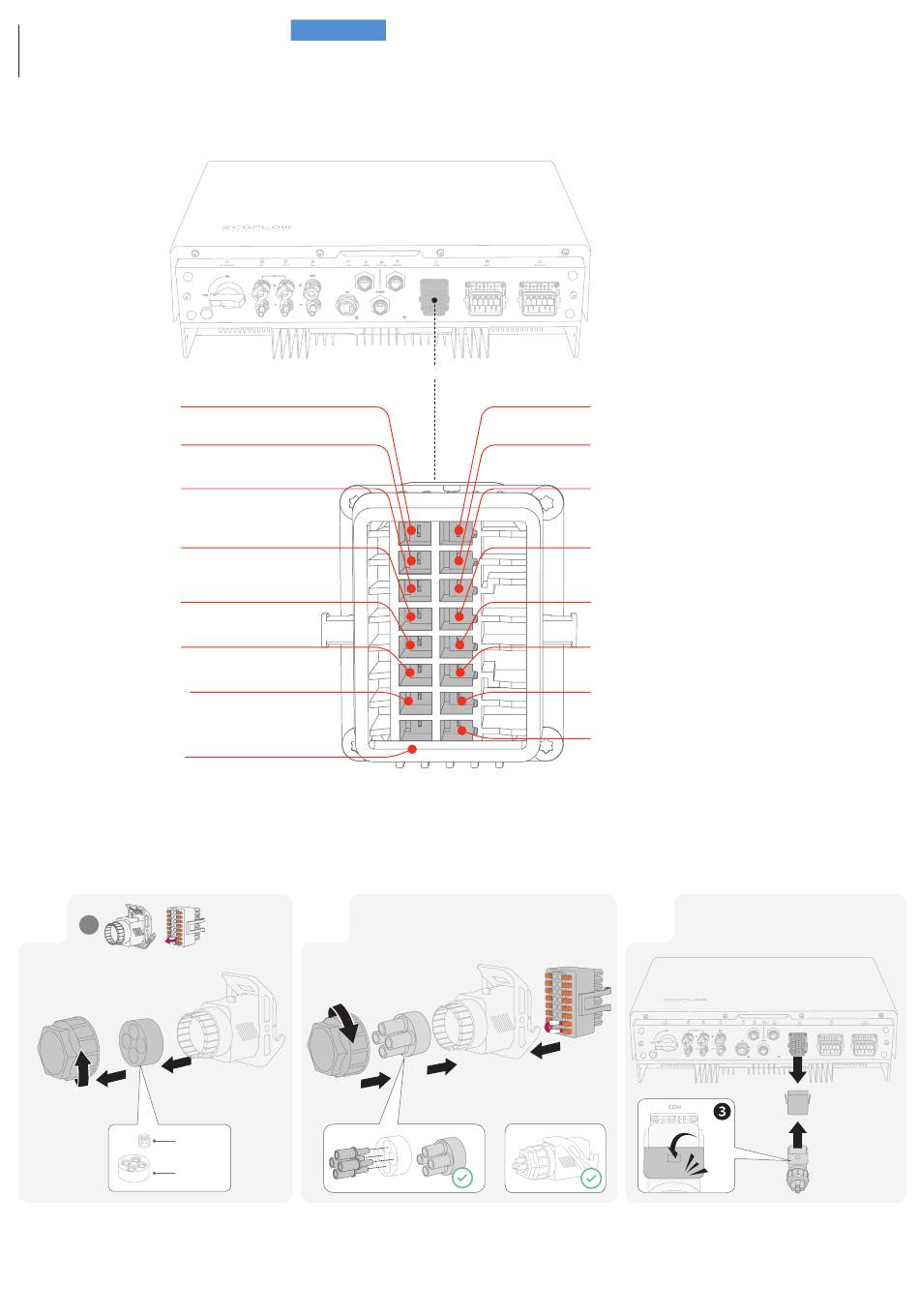

Installation du connecteur
COM avec un câble de
court-circuit
1 CAN0H
3 CAN0L
5 CAN3H
Communication en cascade de
l'onduleur H (réservé)
7 CAN3L
Communication en cascade de
l'onduleur L (réservé)
9 CANH
Communication en cascade de
l'onduleur H
11 CANL
Communication en cascade de
l'onduleur L
13 RS485 A (+)
Communication du système avec un chargeur
VE, une pompe à chaleur certifiée SG-READY
ou un compteur communicant (2).
15 RS485 B (-)
Communication du système avec un
chargeur VE, une pompe à chaleur
certifiée SG-READY ou un compteur
communicant (2).
1
A7
14
16
D : 4 à 8 mm
D : 8 à 11 mm
2 0 |
AVIS
2
× 1
• La borne COM prend en charge la connexion d'interface logique. Certains
règlements locaux exigent que l'interface logique puisse être activée par un
interrupteur ou un contacteur simple.
• Lorsque l'interrupteur est fermé, l'onduleur peut fonctionner normalement.
Lorsqu'il est ouvert, l'onduleur réduit sa puissance active à zéro dans un délai
de 5 secondes.
• Les broches 14 et 16 de la borne COM sont utilisées pour la connexion de
l'interface logique.
Borne COM
14
16
2 SG_Ready11
4 SG_Ready12
6 SG_Ready21
8 SG_Ready22
10 AGND1
Mise à la terre du signal de synchronisation en
cascade
12 SYN
Signal de synchronisation
14 EPO1_dry1
Entrée d'arrêt d'urgence
16 AGND1
Entrée d'arrêt d'urgence
3
Cliquez
❶
Retirez le
capuchon de
protection
❷
