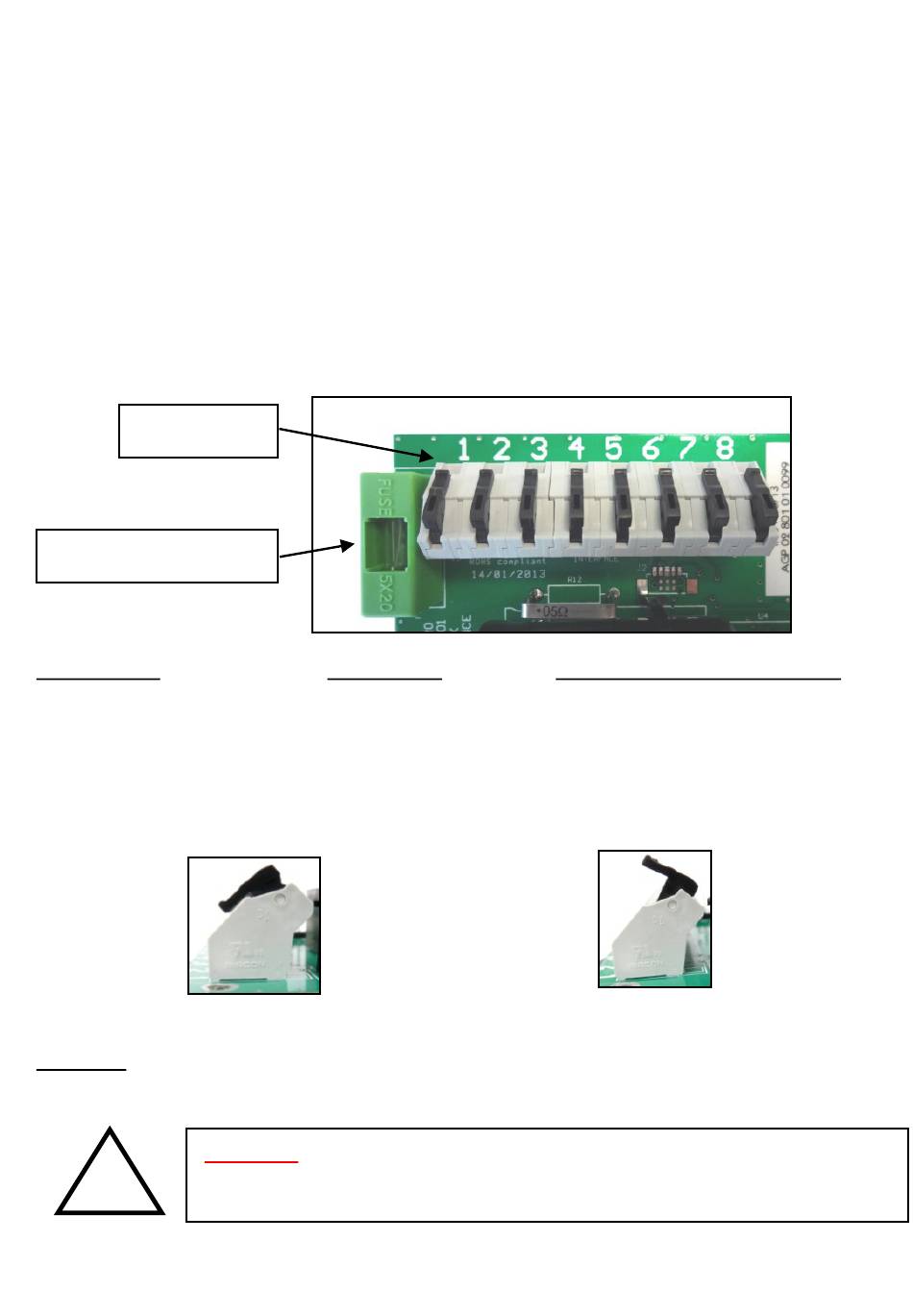

PLAN DE RACCORDEMENT DES CABLES SUR LA CARTE ELECTRONIQUE A L'INTERIEUR DU
BOITIER POMPE
Dans les cas où l'utilisateur souhaite faire des modifications de câblage (changements,
raccourcissements, ajout de capteur), il est nécessaire d'effectuer successivement les
opérations suivantes :
Dévisser les 6 vis cruciformes noires du couvercle du boîtier et ôter le couvercle.
Dévisser le ou les presse-étoupes fixés sur la façade du boîtier pompe.
Passer les câbles à travers le ou les presse-étoupes
Réaliser les connexions nécessaires en respectant précisément le branchement comme
indiqué ci-dessous.
Revisser les presse-étoupes afin de garantir un bon maintien mécanique du câble et une
bonne étanchéité.
Fixer le couvercle sur le boîtier à l'aide des 6 vis cruciformes noires.
Bornier de
raccordement
Porte-fusible
Ø5 x 20mm – 6,3A rapide
Alimentation
1 : +12V (marron - 1mm²)
2 : 0V (bleu - 1mm²)
Le verrouillage et/ou déverrouillage du bornier s'effectue manuellement à l'aide du levier
positionné individuellement au dessus de chaque borne.
Levier abaissé => bornier verrouillé (vue de côté)
Remarque : Afin de faciliter le câblage, chacun des fils est marqué par un numéro
correspondant à l'emplacement du bornier de raccordement.
Attention : Tout mauvais branchement peut fortement endommager
!
l'ensemble de la carte électronique du boîtier pompe AGRIDOSE PRO.
Il est impératif de respecter correctement les raccordements indiqués.
Contact Sec
5 : Entrée N°1
6 : Entrée N°2
8
Capteur de proximité inductif
6 : Sortie (noir – 0,22mm²)
7 : +12V (marron – 0,22mm²)
8 : 0V (bleu – 0,22mm²)
Levier levé => bornier déverrouillé (vue de côté)
