Installation de l'équipement 5

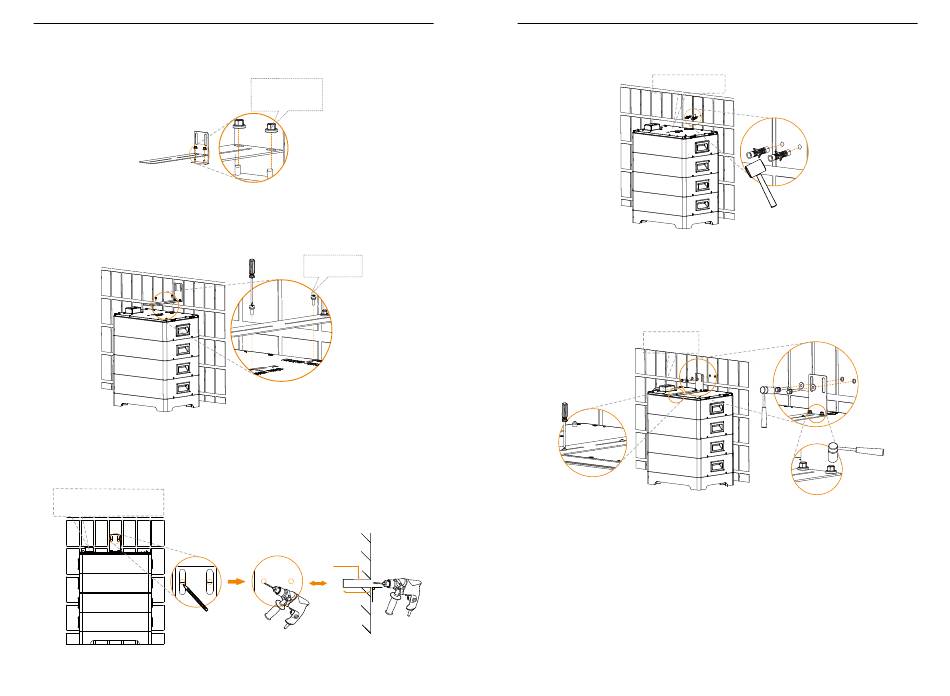

Étape 6. Joignez le support réglable (Pièce E) et le support en L (Pièce D)
avec les écrous à bride M6 (Pièce M) (× 2 pièces).
Étape 7. Fixez le support assemblé sur le module de batterie et le mur.
Fixez le support assemblé sur le module de batterie avec une vis à tête
cruciforme M4x10 (Pièce F) (× 2 pièces), mais ne serrez pas.
Déplacez le support assemblé vers le mur ;
Cercle le long de l'anneau intérieur des trous ;
Retirez le support assemblé et percez les deux trous (au moins 50
mm) à l'aide d'une perceuse (Ø 10 mm).
Ne retirez pas la poussière
couvercle sur la batterie supérieure
28
Fixez les écrous à bride M6
mais ne les serrez pas
Ne pas serrer
M4x10
Ø10 mm
90°
≥50 mm
Retirez le support assemblé ;
Insérez un boulon d'expansion (Pièce I) (× 2 pièces)
Retirer le support
Fixez le support assemblé au mur avec une vis autotaraudeuse (Pièce
K) (× 2 pièces) et une rondelle (Pièce J) (× 2 pièces), et serrez-les (Couple
: 4 N·m) ; Fixez le support assemblé sur le module de batterie
avec une vis à tête cruciforme M4x10 (× 2 pièces), et serrez-les (Couple
: 0,9 à 1,1 N·m) ; Serrez l'écrou à bride M6 (× 2 pièces) (voir l'étape 6) (
Couple : 5 N·m).
Retirer la poussière
couvrir
Couple : 0,9-1,1 N·m
Installation de l'équipement 5
Couple : 4 N·m
Couple : 5 N·m
29
