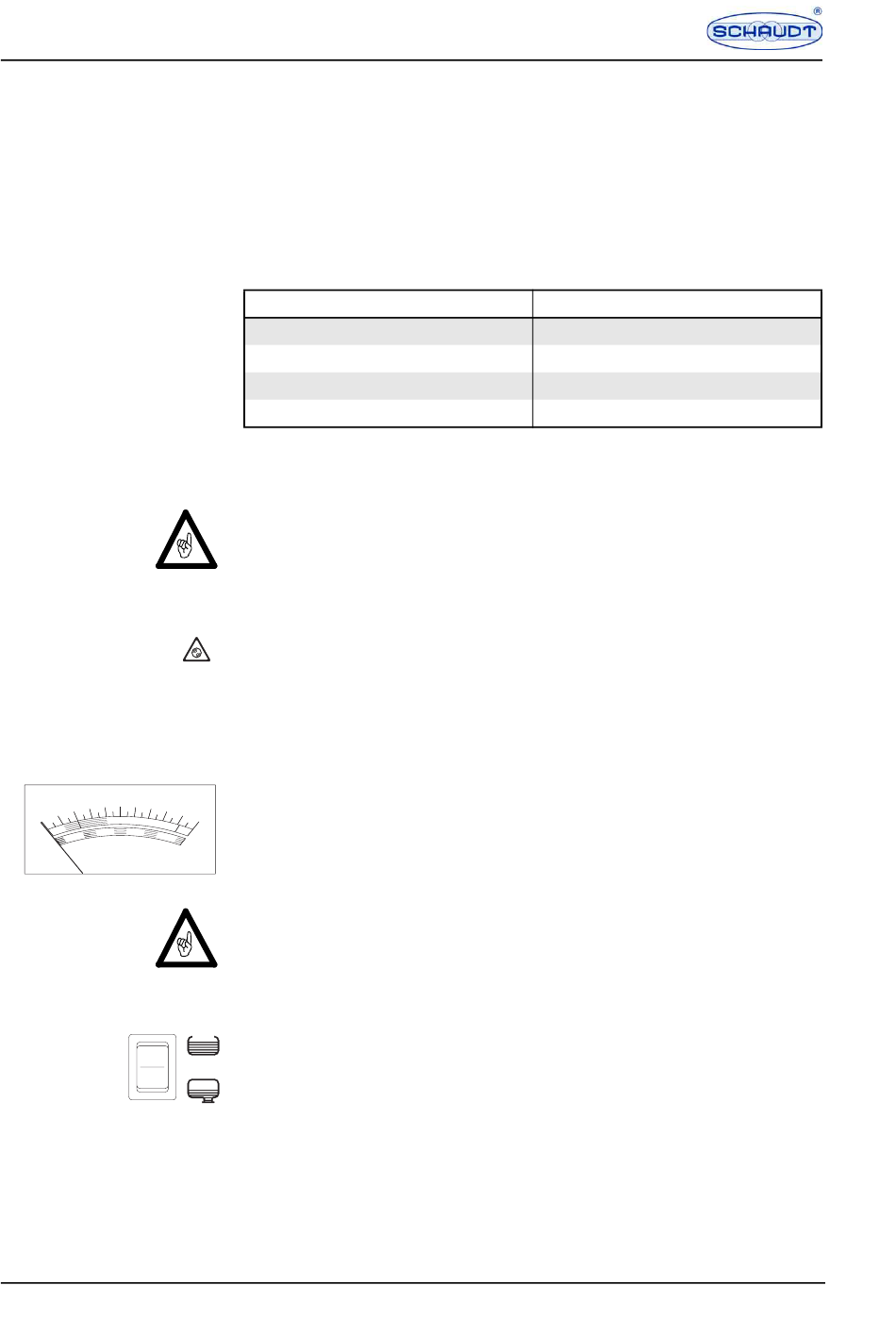

Manuel d'utilisation du panneau d'instruments IT 204-3 a
Contrôle de la batterie
Voyant d'alerte de la
tension de batterie
12 13
11 14
10
1/2
1/4 3/4
leer
Tank
Commutateur niveau
réservoir
6
Mesurer la tension de repos est une méthode simple et efficace de contrôle
de l'état de la batterie. Il s'agit de la tension de la batterie en état de repos
sans qu'il y ait alimentation ou consommation de courant.
Procéder aux mesures plusieurs heures après le dernier chargement. Il est
interdit dans cet intervalle de solliciter de manière importante la batterie, c'est-
à-dire de consommer du courant. Si la batterie affiche moins de 12,0 V en état
de repos, un risque de décharge se présente.
Le tableau suivant permet d'interpréter avec justesse les valeurs de tension
de repos. Les valeurs indiquées concernent les batteries gel.
Valeurs de tension de repos
Moins de 12 V
12,2 V
12,3 V
Plus de 12,8 V
5.5

Alarme de la batterie de l'espace habitable

W
Une décharge durable de la batterie de l'espace habitable entraîne des
dommages irréparables.
Le voyant d'alerte rouge clignote dès que la tension de la batterie de l'espace
habitable est inférieure à 10,8 V.
³ Eteindre tous les consommateurs.
!
³ Recharger la batterie par roulage ou par branchement au secteur 230 V.
5.6 Contrôle du niveau du réservoir
Observer l'échelle inférieure de l'instrument de mesure. Le niveau du réser-
V
voir s'affiche de la façon suivante : "leer" (vide), "1/4", "1/2", "3/4" ou "voll"
15
(plein).
L'instrument de mesure s'éclaire automatiquement avec l'actionnement du
voll
commutateur.
W
Le contrôle des niveaux de réservoir ne convient pas pour le fonctionne-
ment continu. Celui-ci pourrait endommager les capteurs de mesure.
³ Appuyer sur le haut du commutateur :
Le niveau du réservoir d'eau fraîche s'affiche.
³ Appuyer sur le bas du commutateur :
Le niveau du réservoir d'eaux usées s'affiche.
Situation en : 28.07.2004
Etat de charge de la batterie
déchargée
25 %
50 %
pleine
