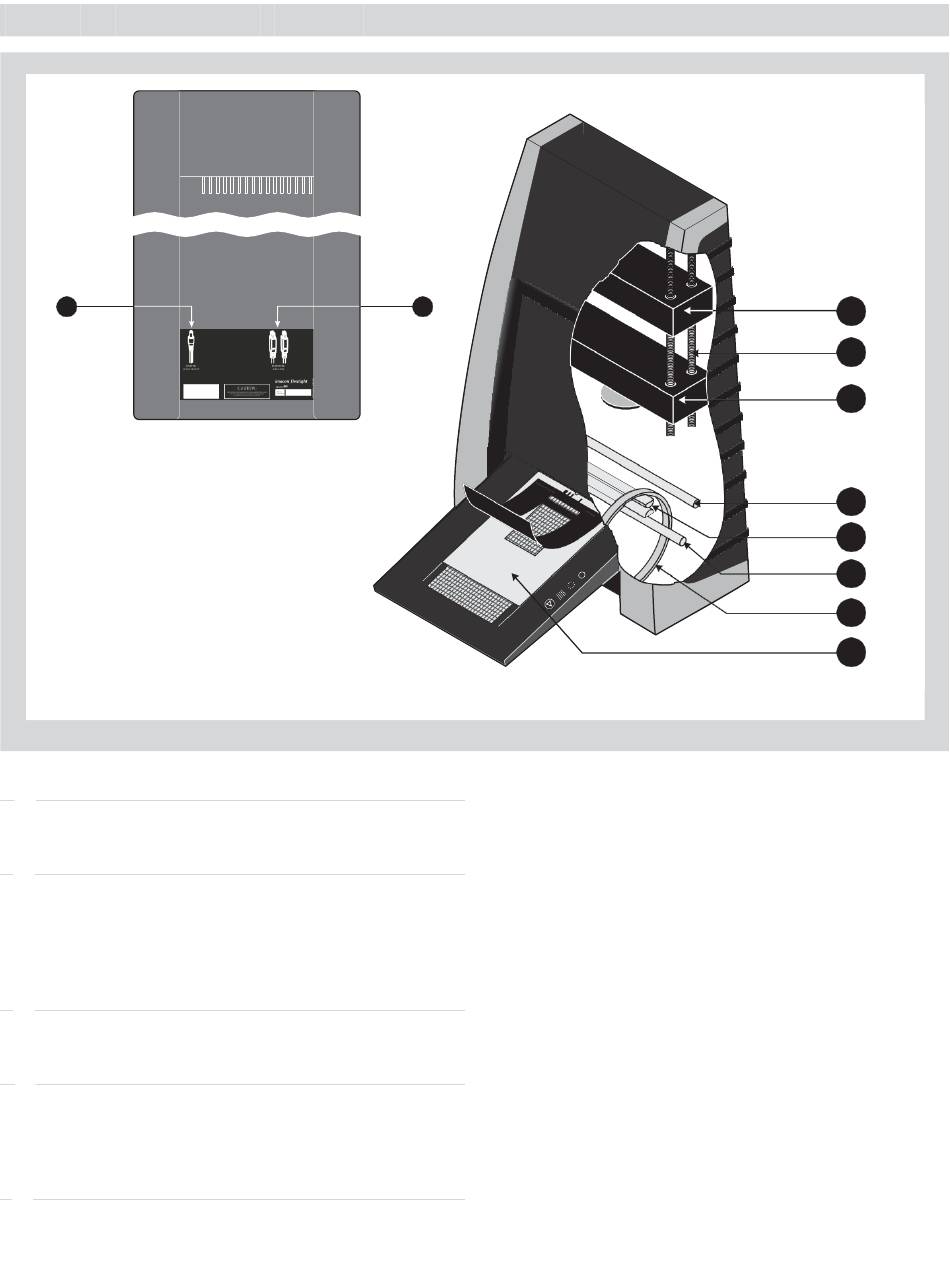

Pièces et composants - vue en coupe
A
A
Prise du câble d'alimentation
Branchez le câble d'alimentation dans cette prise.
B
Prises d'interface FireWire
Prise pour câble FireWire (max. 6 m) pour la connexion à
l'ordinateur. La deuxième prise permet de connecter un
autre appareil (disque dur, imprimante, etc.) dans la chaîne
FireWire.
C
Boîtier CCD
Plate-forme mobile contenant le capteur CCD.
D
Broche
Pour le positionnement du boîtier CCD et du boîtier
optique en fonction de la résolution et de la taille de
l'original.
E
Boîtier optique
Plate-forme mobile contenant l'optique qui focalise l'image
B
de l'original sur le capteur CCD.
6
