Manuel d'utilisation du pont élévateur à 2 colonnes TW242E /TW242E-G

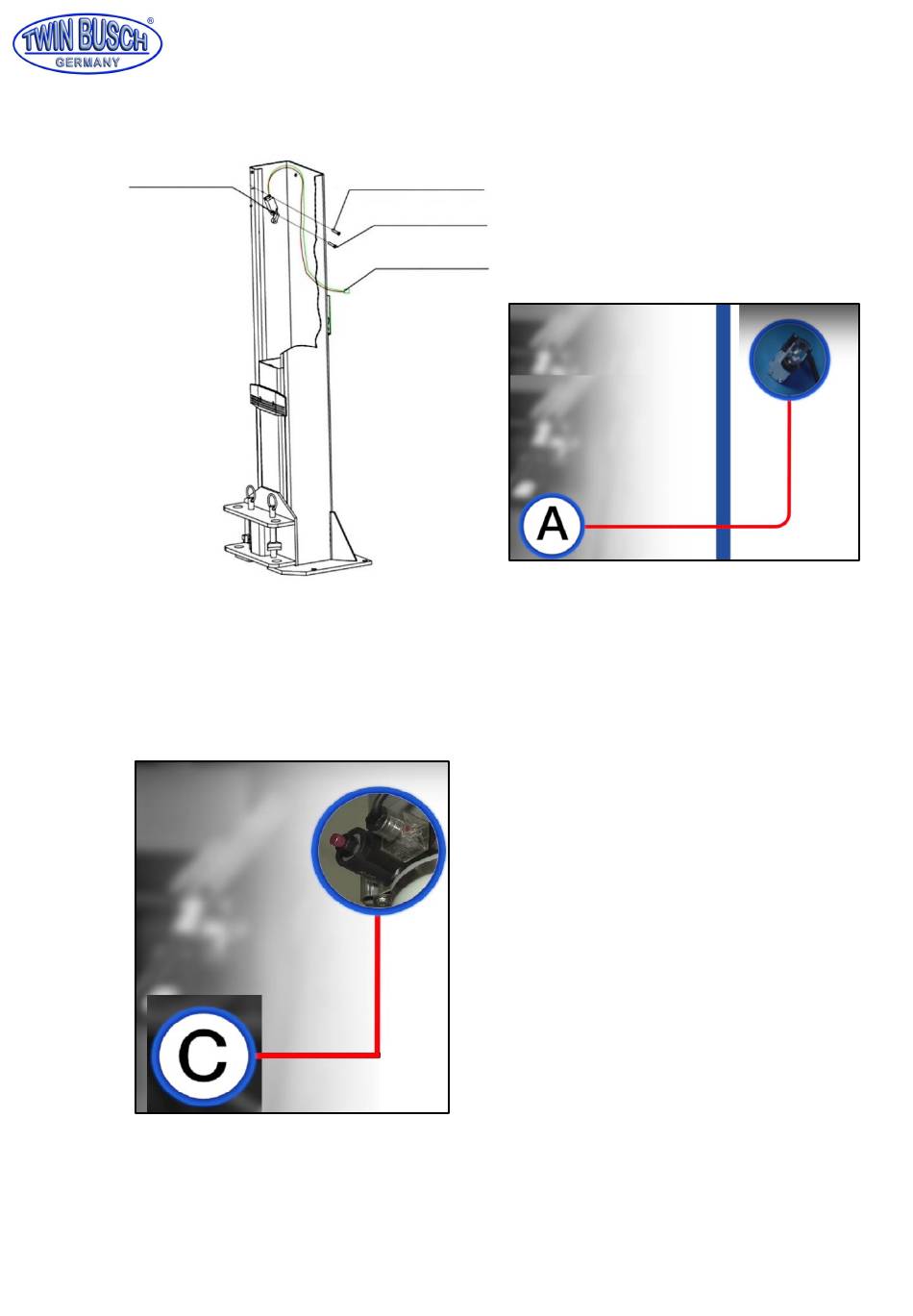

10) Montez l'interrupteur de fin de course en haut du montant principal, comme illustré ci-dessous.
Interrupteur
de fin de
course
11) Montez la bobine de vidange et connectez le connecteur C (mâle) dans la boîte de dérivation.
Sous réserve de fautes d'impression, d'erreurs et de modifications.
M4x12 Vis cruciforme
M4x12 Vis cruciforme
Connexion à l'unité de commande (connecteur A)
Interrupteur
de fin de
course
Figure : Montage de l'interrupteur de fin de course
Connexion à l'unité de commande (connecteur A)
page | 12
