GuaRdboX
IOM
(
La certification repose sur les matériaux suivants utilisés dans sa construction. Le logement du boîtier est fait d'un corps et d'un couvercle
en acier inoxydable AISI316L ou en alliage d'aluminium EN AB ed AC 44300 AI Si 12 (Fe) (a). En vue de se conformer aux exigences
relatives aux niveau de protection des équipements (EPL), le matériau du logement doit être choisi comme suit:
EPL
(niveau de protection contre l'explosion)
Ga
Gb / Gc
Le joint du boîtier est en caoutchouc silicone. L'utilisateur devra se conformer à toutes les consignes de sécurité et exigences en matière
de santé essentielles et observer tous les avertissements
3.1
Le technicien doit lire les consignes attentivement avant l'installation du boîtier de fin de course et conserver le manuel en
lieu sûr pour référence ultérieure.
3.2
L'installation doit se faire par un personnel bien formé et compétent conformément à un code de pratique applicable (ex.
IEC/EN60079-14 & IEC/EN61241-14).
3.3
Si le boîtier est intégré dans un système ou dans une usine, le client doit s'assurer que l'installation se conforme aux normes
de sécurité locale.
3.4
Avant le câblage, s'assurer que les caractéristiques du raccordement électrique sont compatibles aux paramètres de
fonctionnement électrique
3.5
Ne pas excéder la limitation de performance du boîtier de fin de course. Le dépassement de la limitation peut causer des
dommages à la fin de course, à l'actionneur et à la vanne.
3.6
Utiliser le câblage approprié pour la température supérieure à la température ambiante déclarée du dispositif de la série GI
maximum +9°C.
3.7
La connexion du boîtier de fin de course doit être fournie avec un câble de stabilité thermique au moins à la température
ambiante maximale de la configuration particulière +9°C et la surface transversale minimum de 0,14 mm
3.8
L'utilisation du boîtier au-delà des limites de température endommagera les composants intérieurs et extérieurs.
3.9
RISQUE DE BLESSURES GRAVES ! Ne pas ouvrir le boîtier lorsqu'il est sous tension ou en présence d'atmosphères
explosifs.
3.10
Les produits Guardbox sont fournis avec des capuchons en plastique insérés aux entrées de câbles selon les exigences du
client. Leur rôle est de protéger les circuits internes des produits entre la fabrication et la mise en service. Le personnel
d'installation est chargé de remplacer les capuchons de protection par des presse-étoupes à l'indice de température certifié
et des bouchons obturateurs pour l'utilisation avec des enceintes à sécurité intrinsèque ATEX/IECEx.
3.11
L'indice IP du produit n'est assuré que par l'utilisation des presse-étoupes et bouchons à l'indice IP approprié.
3.12
Tous les dispositifs à entrées de câbles doivent être certifiés dans le type de protection contre l'explosion 'i' et appropriés
pour la classification de zone conformément au Code National Électrique.
Eisenbau s.r.l. a socio unico
Via T.A:Edison, 16 20090 Cusago (MI) Italie
Téléphone : +390293562116 Fax: +390293567735
Unité de production de Guardbox : Via XXIV
Maggio, 13 25017 – Sedena di Lonato (BS)
Téléphone : +390309131240 Fax: +390309130946
Manuel d'installation, d'utilisation et d'entretien ) 0101-FR

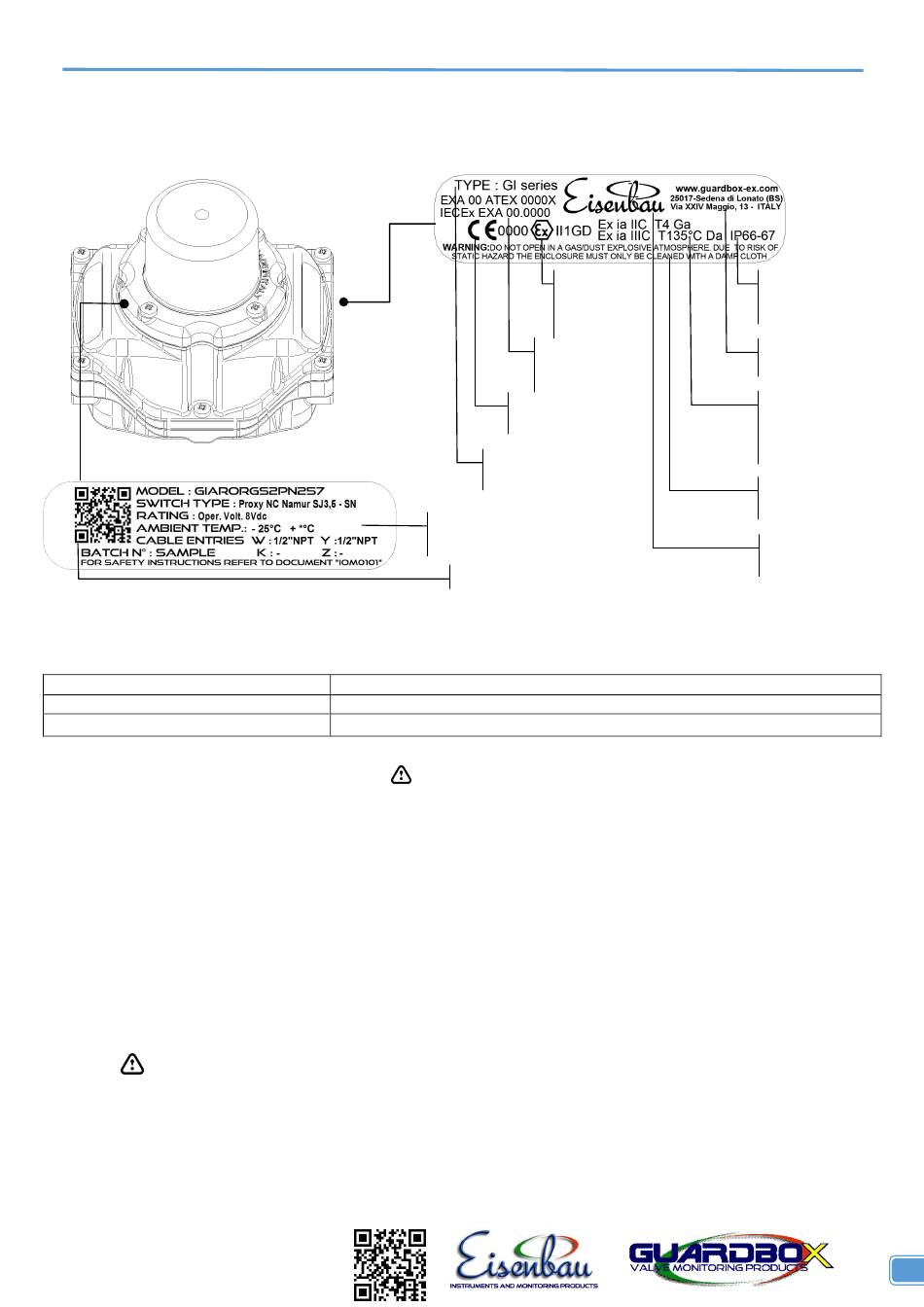

Ex – Marquage de l'équipement
Tableau 1 – Relation entre EPL et le type de matériau du logement
Alliage d'aluminium EN AB ed AC 44300 Al Si 12 (Fe) (a) ou acier inoxydable 316L (CF3M)
applicables à l'utilisation du
-
Symbole de la
protection
contre
l'explosion
Acronymes
ExNB et numéro
de certificat
Symbole de
conformité
Identification
du produit
Plage d'utilisation
du produit
Code QR
Matériau de l'enveloppe
Acier inoxydable 316L (CF3M)
lors de l'installation, l'utilisation et l'entretien du produit :
boîtier.
www.eisenbau.it
GI
série
2
.
www.guardbox-ex.com
rev.5
Degré de
protection IP
Contacts du
fabricant
Marque du groupe,
catégorie et concept de
protection appliquée
Marquages
d'avertissement
Nom du
fabricant
2
