22
CLA-200
LINE ARRAY COMPACT 200W - 8 Ω
14.2 SPÉCIFICATIONS
Modèle
Puissance nominale
100 V line : 50 Ω (200 W), 83 Ω (120 W), 167 Ω (60 W), 330 Ω (30 W)
Impédance primaire
70 V line : 25 Ω (200 W), 50 Ω (100 W), 83 Ω (60 W), 167 Ω (30 W), 330 Ω (15 W)
Impédance secondaire
Protection contre l'eau
Finition
Dimensions
Poids
Accessoires (inclus)
* Chaque module de haut-parleur doit être orienté horizontalement ou vers le bas pour conserver sa capacité de
résistance à l'eau.
Note : La conception et les spécifications peuvent être modifiées sans préavis à des fins d'amélioration.

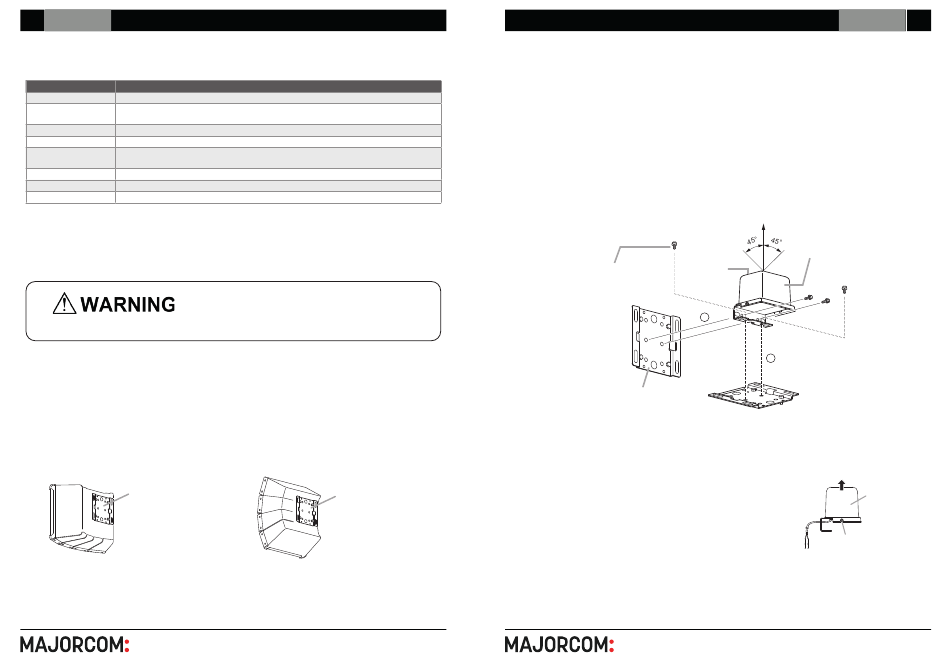

14.3 INSTALLATION
Les boulons peuvent être serrés à l'aide d'un tournevis Phillips ou
d'une clé, mais veillez à terminer le serrage à l'aide de la clé pour
garantir un serrage optimal. Dans le cas contraire, l'enceinte risque
de tomber et d'être endommagée et/ou de blesser quelqu'un.
Lorsque le transformateur CLA-200TR est installé sur l'enceinte, le support de montage CLA-200CBK ne
peut pas être utilisé.
POSITION DE MONTAGE
Montez le transformateur correspondant CLA-200TR dans la plaque de montage arrière du système de haut-parleurs.
MONTAGE
HAUT-PARLEURS
POSITIONNÉS HORIZONTALEMENT
Plaque de fixation arrière
Utiliser la plaque de montage arrière dont
l'orientation a été fixée en usine.
Manuel d'utilisation
5 6 , c h e m i n d e l a F l a m b è r e • 3 1 3 0 0 To u l o u s e • F R A N C E • T é l . 3 3 ( 0 ) 5 6 1 3 1 8 6 8 7
F a x 3 3 ( 0 ) 5 6 1 3 1 8 7 7 3 • c o m m e r c i a l @ m a j o r c o m . f r • w w w . m a j o r c o m . f r
CLA-200TR
200 W
8Ω
IPX4 (l'angle d'inclinaison doit être inférieur à 45°)*
Couvercle : Polypropylène, noir
Support de montage : Acier inoxydable (SUS304)
140 (w) x 129 (h) x 129 (d) mm
2.8 kg
2 x boulons à tête hexagonale M8 x 15 (avec rondelles)
MONTAGE
HAUT-PARLEURS
POSITIONNÉS VERTICALEMENT
Plaque de fixation arrière
Retirez et fixez la plaque de montage arrière
de manière à ce que son orientation soit
conforme à l'illustration.
LINE ARRAY COMPACT 200W - 8 Ω
MONTAGE SUR LA PLAQUE DE FIXATION ARRIÈRE
Montez le CLA-200TR dans le sens (A) ou (B) comme illustré ci-dessous.
Note
Lorsque vous montez le haut-parleur à l'extérieur, choisissez le sens (A) ou (B) de manière à ce que l'inclinaison de
la surface supérieure du CLA-200TR ne dépasse pas 45° par rapport à l'axe vertical.
Le dépassement de cette plage d'angles peut détériorer la capacité de résistance à l'eau du CLA-200.
Conseil
Lorsque l'enceinte est montée à l'intérieur, les deux sens (A) et (B) sont autorisés.
Surface
Boulon à tête hexagonale
supérieure
M8 x 15 avec rondelle
(accessoire)
Plaque de fixation arrière
14.4 CONNEXIONS
Étape 1.
• Retirer le couvercle.
• Desserrer les 4 vis de fixation du couvercle pour retirer le couvercle,
comme indiqué par la flèche.
5 6 , c h e m i n d e l a F l a m b è r e • 3 1 3 0 0 To u l o u s e • F R A N C E • T é l . 3 3 ( 0 ) 5 6 1 3 1 8 6 8 7
F a x 3 3 ( 0 ) 5 6 1 3 1 8 7 7 3 • c o m m e r c i a l @ m a j o r c o m . f r • w w w . m a j o r c o m . f r
CLA-200
Haut
Transformateur
CLA-200TR
A
B
Couvercle
Vis de fixation du
couvercle
Manuel d'utilisation
23
