Connecteurs De Puissance - TYVA MODULOO A Série Mode D'emploi

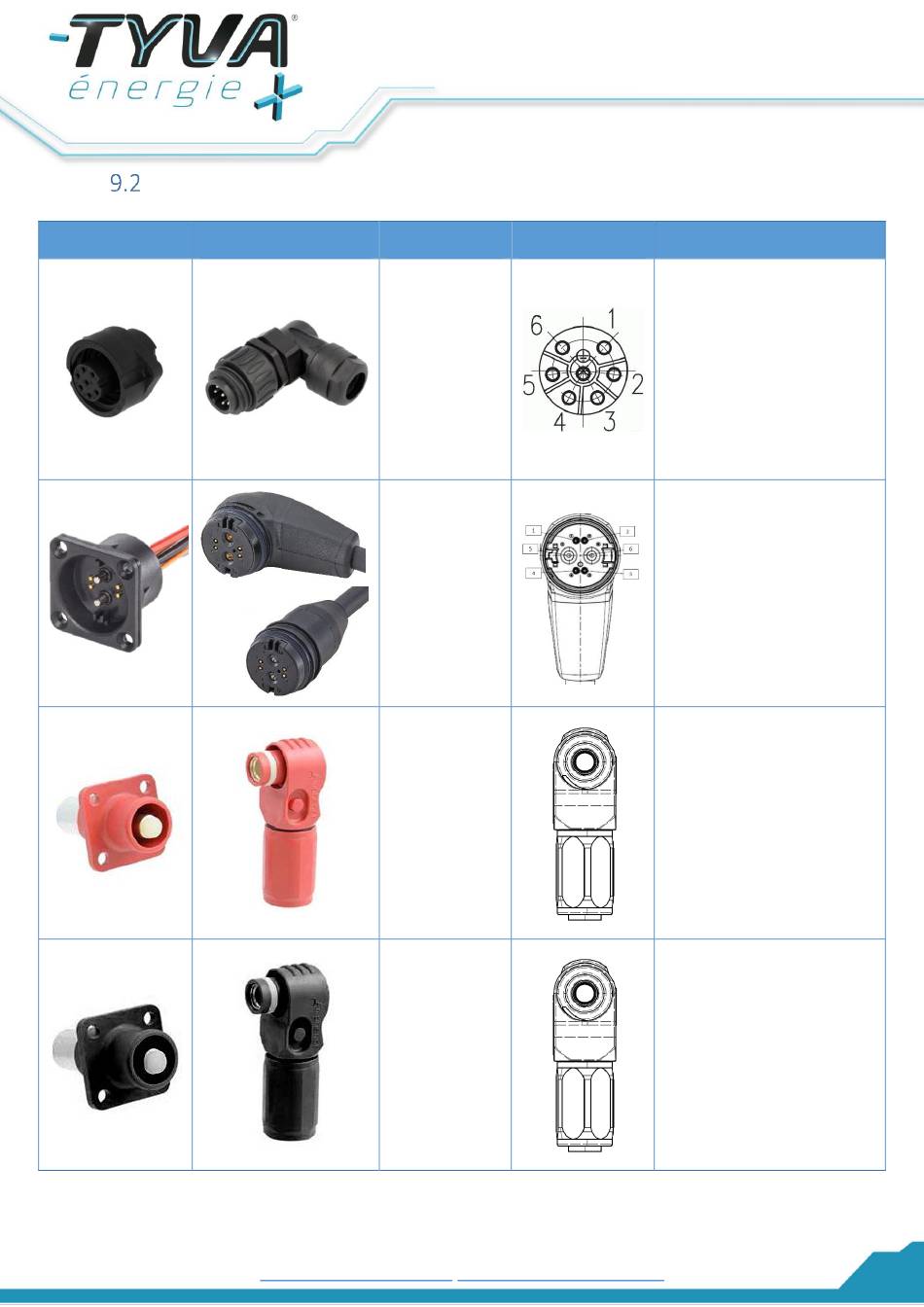

Connecteurs de puissance

Embase sur platine
OU
Connecteur vers Méthode de
application raccordement
Vissage avec
détrompage
Magnétique
détrompage
Push-pull avec
verrouillage et
déverrouillage
Push-pull avec
verrouillage et
déverrouillage
Zone activité GROSBERTY, 188 Avenue Ferdinand Janvier,
07100 Annonay
info@tyva-energie.com https://tyva-moduloo.fr/
MODE D'EMPLOI
BATTERIE TYVA MODULOO A(x)
Plan fiche de
raccordement
avec
mécanique
mécanique
TYVA ENERGIE
Plan de câblage
Connecteur 7 points
1 : + batterie / fil AWG18
rouge
2 : + batterie / fil AWG18
rouge
3 : + batterie / fil AWG18
rouge
4 : - batterie / fil AWG18 noir
5 : - batterie / fil AWG18 noir
6 : - batterie / fil AWG18 noir
Connecteur 4 points
5 : + batterie / fil 2.5 mm²
rouge
6 : - batterie / fil 2.5 mm²
noir
Connecteur 1 pôle
+ Batterie
Connecteur 1 pôle
- Batterie
11/15
