Smart Operations – Guide d'Installation / Adeunis Analog et Current Sensor
3.2.3 Fixation sur Rail-DIN

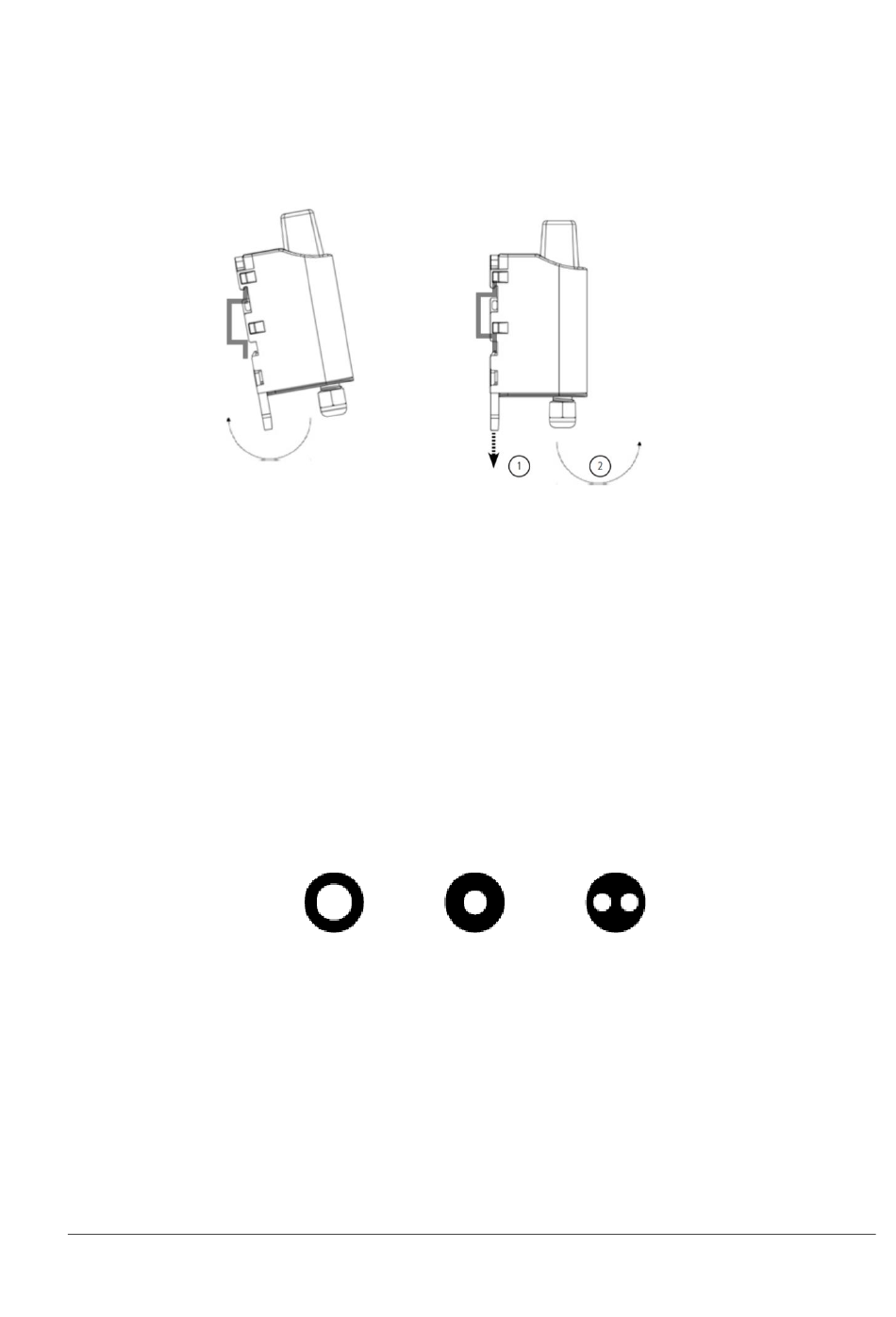

Ce système, intégré au boîtier, permet de fixer le produit sur un rail standard de 35mm :
Pour installer le boîtier, placer les inserts supérieurs sur le rail et abaisser le produit pour le clipser
Pour retirer le produit, tirer le levier de déverrouillage vers le bas et désengager le produit du rail.
3.3 Câblage du modem
L'émetteur est livré démonté, de sorte à pouvoir accéder à la partie basse de l'électronique. Cette partie
permet le branchement du ou des capteurs sur les borniers à vis.
3.3.1 Installation du joint presse étoupe
Avant de connecter les brins du câble de votre capteur aux borniers à vis du produit, vous devez insérer
l'écrou du presse-étoupe et le joint adapté à votre configuration.
Trois types de joints sont fournis avec le produit : pour un câble diamètre 5 mm, pour un câble de diamètre
3 mm, pour deux câbles de diamètres 2.2 mm.
Procédure de montage :
Verrouillage sur Rail-DIN
Joint 1 câble
diamètre 5 mm
Déverrouillage
Joint 1 câble
Joint 2 câbles
diamètre 3 mm
diamètre 2.2 mm
page 8
