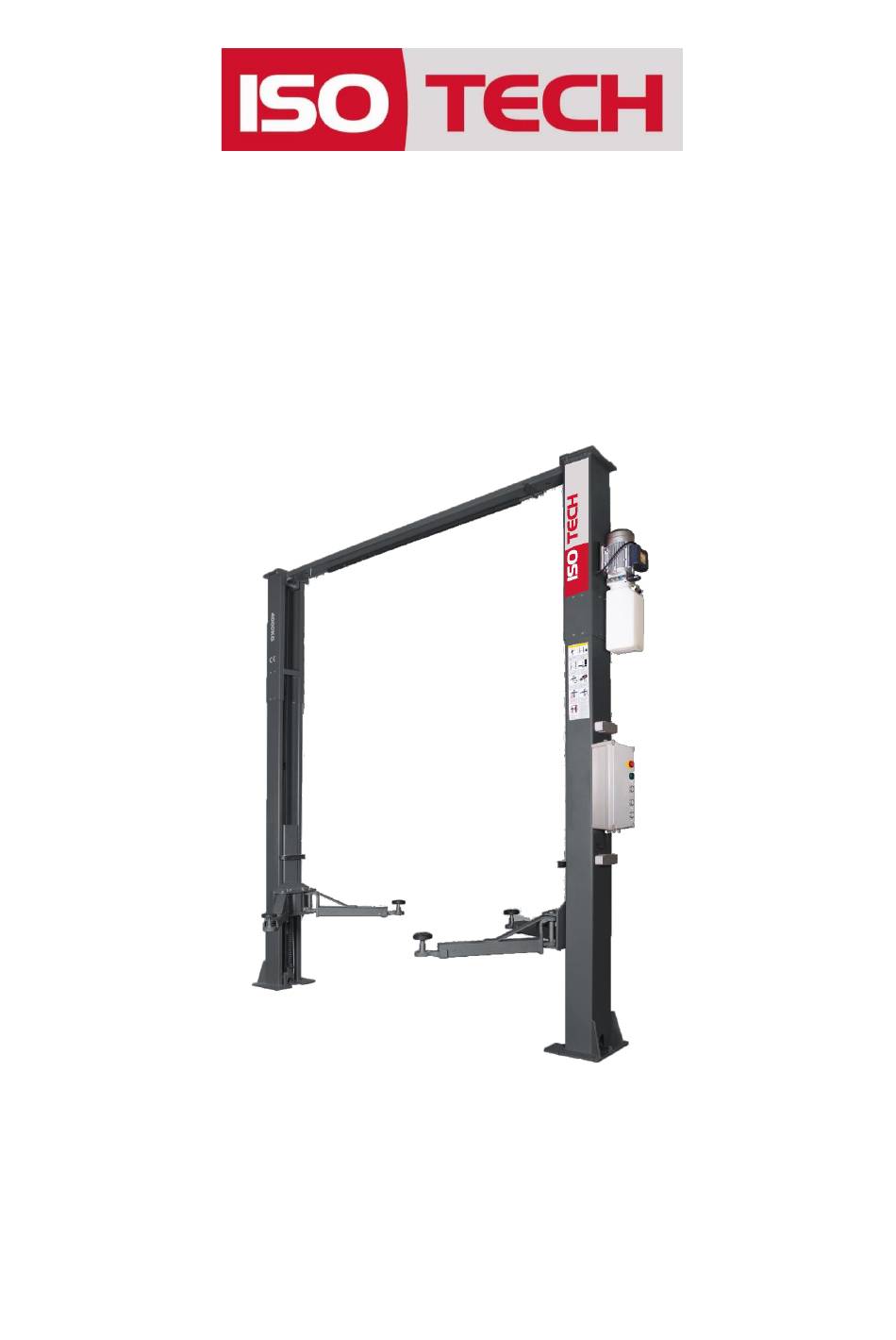

- Page 1 PONT ÉLÉVATEUR 2 COLONNES 3,7T IEQ1017 MANUEL D´INSTRUCTION ET ENTRETIEN REV.2022-11-21...
- Page 2 IEQ1017 - Pont élévateur 2 colonnes à arcade CHAPITRE 8 VUE ÉCLATÉE COLONNE LE CHARIOT BRAS DE LEVAGE POUTRE SUPÉRIEURE VÉRIN CÂBLE FLEXIBLE GROUPE HYDRAULIQUE BOÎTIER DE COMMANDE EXTENSION COLONNE...
- Page 3 IEQ1017 - Pont élévateur 2 colonnes à arcade...
- Page 4 IEQ1017 - Pont élévateur 2 colonnes à arcade NUMÉRO RÉFÉRENCE DESCRIPTION 1017A1 COLONNE PRINCIPALE 1017A2 COLONNE SECONDAIRE 1017A3 POULIE 1017A4 1017A5 CIRCLIP 1017A6 GUIDE CÂBLE EN ACIER 1017A7 BOULON M5×10 1017A8 ÉCROU M6 1017A9 RONDELLE PLATE Ø6 1017A10 SUPPORT DE COLONNE SUPÉRIEUR 1017A11 BOULON M6×20...
- Page 5 IEQ1017 - Pont élévateur 2 colonnes à arcade 1017B1 CHARIOT 1017B2 GLISSIÈRE 1017B3 PLAQUE COULISSANTE 1017B4 VIS M8×16 1017B5 ANNEAU 1017B6 RESSORT DE L’AXE DE VERROUILLAGE 1017B7 AXE DE VERROUILLAGE 1017B8 BLOC DEMI-LUNE 1017B9 GOUPILLE 1017B10 CIRCLIP POUR ARBRE Ø22...
- Page 6 IEQ1017 - Pont élévateur 2 colonnes à arcade 1017C1 GOUPILLE DE BRAS 1017C2 VIS M10×20 1017C3 DEMI-LUNE 1017C4 RONDELLE PLATE Ø6 1017C5 VIS M6×12 1017C6 PROTÈGE PIEDS 1017C7 BOULON M8×16 1017C8 RONDELLE PLATE Ø8 1017C9 SECTION 1 BRAS 1017C10 VIS M6×18...
- Page 7 IEQ1017 - Pont élévateur 2 colonnes à arcade 1017D1 BOULON À M10×35 1017D2 RONDELLE PLATE Ø10 1017D3 RONDELLE ÉLASTIQUE Ø10 1017D4 ÉCROU M10 1017D5 CONTRE-ÉCROU M6 1017D6 RONDELLE PLATE Ø6 1017D7 ÉCROU HEXAGONAL M6 1017D8 PLAQUE 1017D9 ENSEMBLE POUTRE SUPÉRIEURE 1...
- Page 8 IEQ1017 - Pont élévateur 2 colonnes à arcade...
- Page 9 IEQ1017 - Pont élévateur 2 colonnes à arcade 1017E1 VIS À TÊTE CYLINDRIQUE À SIX PANS CREUX M6×12 1017E2 ENSEMBLE D'ARBRE DE ROULEAU DE CHAÎNE 1017E3 GRAISSEUR 1017E4 CIRCLIP Ø25 1017E5 DÉFLECTEUR DE CHAÎNE 1017E6 SUPPORT POULIE 1017E7 POULIE DE CHAÎNE...
- Page 10 IEQ1017 - Pont élévateur 2 colonnes à arcade 1017F1 CÂBLES EN ACIER SEUL 1017F-N SET DE DEUX CÂBLES 1017F2 RONDELLE PLATE Ø16 1017F3 ÉCROU HEXAGONAL M16 1017F4 GOUPILLE FENDUE Ø2.5×40...
- Page 11 IEQ1017 - Pont élévateur 2 colonnes à arcade 1017G1 TUYAU D'HUILE HAUTE PRESSION 7970MM 1017G2 CONNECTEUR À TROIS VOIES 1017G3 ÉCROU G1/4 1017G4 FLEXIBLE 300MM 1017G5 FLEXIBLE 2860MM...
- Page 12 IEQ1017 - Pont élévateur 2 colonnes à arcade...
- Page 13 IEQ1017 - Pont élévateur 2 colonnes à arcade 1017H1 MOTEUR 3PH 1017H2 ÉCROU HEXAGONAL M8 1017H3 RONDELLE ÉLASTIQUE Ø8 1017H4 COUSSIN MOTEUR 1017H5 RONDELLE PLATE Ø8 1017H6 BOULON M8×35 1017H7 ACCOUPLEMENT 1017H8 DOUILLE 1017H9 RONDELLE D'ÉTANCHÉITÉ COMBINÉE Ø8 1017H10 RONDELLE D'ÉTANCHÉITÉ COMBINÉE Ø14...
- Page 14 IEQ1017 - Pont élévateur 2 colonnes à arcade...
- Page 15 IEQ1017 - Pont élévateur 2 colonnes à arcade 1017I1 VIS M5×12 1017I2 RONDELLE ÉLASTIQUE Ø5 1017I3 RONDELLE PLATE Ø5 1017I4 RACCORD À VIS DE CÂBLE 1017I5 BOÎTIER DE COMMANDE 1017I6 COUVERCLE DU BOÎTIER DE COMMANDE 1017I7 INTERRUPTEUR 1017I8 1017I9 INTERRUPTEUR D'ARRÊT D'URGENCE...
- Page 16 IEQ1017 - Pont élévateur 2 colonnes à arcade...
- Page 17 IEQ1017 - Pont élévateur 2 colonnes à arcade 1017J1 BOULON M10×20 1017J2 ÉCROU 1017J3 COLONNE SECONDAIRE 1017J4 BOULON M10×35 1017J5 RONDELLE PLATE Ø10 1017J6 RONDELLE ÉLASTIQUE Ø10 1017J7 ÉCROU HEXAGONAL M10 1017J8 PLAQUE SUPÉRIEURE 1017J9 RONDELLE PLATE Ø6 1017J10 RONDELLE ÉLASTIQUE Ø6 1017J11 ÉCROU HEXAGONAL M6...
- Page 18 IEQ1017 - Pont élévateur 2 colonnes à arcade Équipement : IEQ1017 Année : 20___ Fiche d'entretien préventif Fabriquant : # de série : Firme d'entretien : 20… 20… 20… 20… Activité 1 Contrôle étanchéités des verins 2 État des flexibles hydrauliques et raccords 3 Niveau d’huile du groupe hydraulique...
- Page 19 IEQ1017 - Pont élévateur 2 colonnes à arcade Équipement: IEQ1017 Année: 20___ Fabriquant: # de série: Firme d’entretien: Défaillance constatée ou Responsable Date réparation effectuée...
- Page 20 IEQ1017 - Pont élévateur 2 colonnes à arcade Déclaration de conformité Declaration of Conformity Importateur / Importer: Suministros Dama RL Spain S.L. Adresse / Address: Avd. Primero de Mayo, 39, El Palmar, Murcia, España. Description du produit: Pont pour vehicles Product description: Lift for vehicles.
