Manuel d'installation et d'utilisation

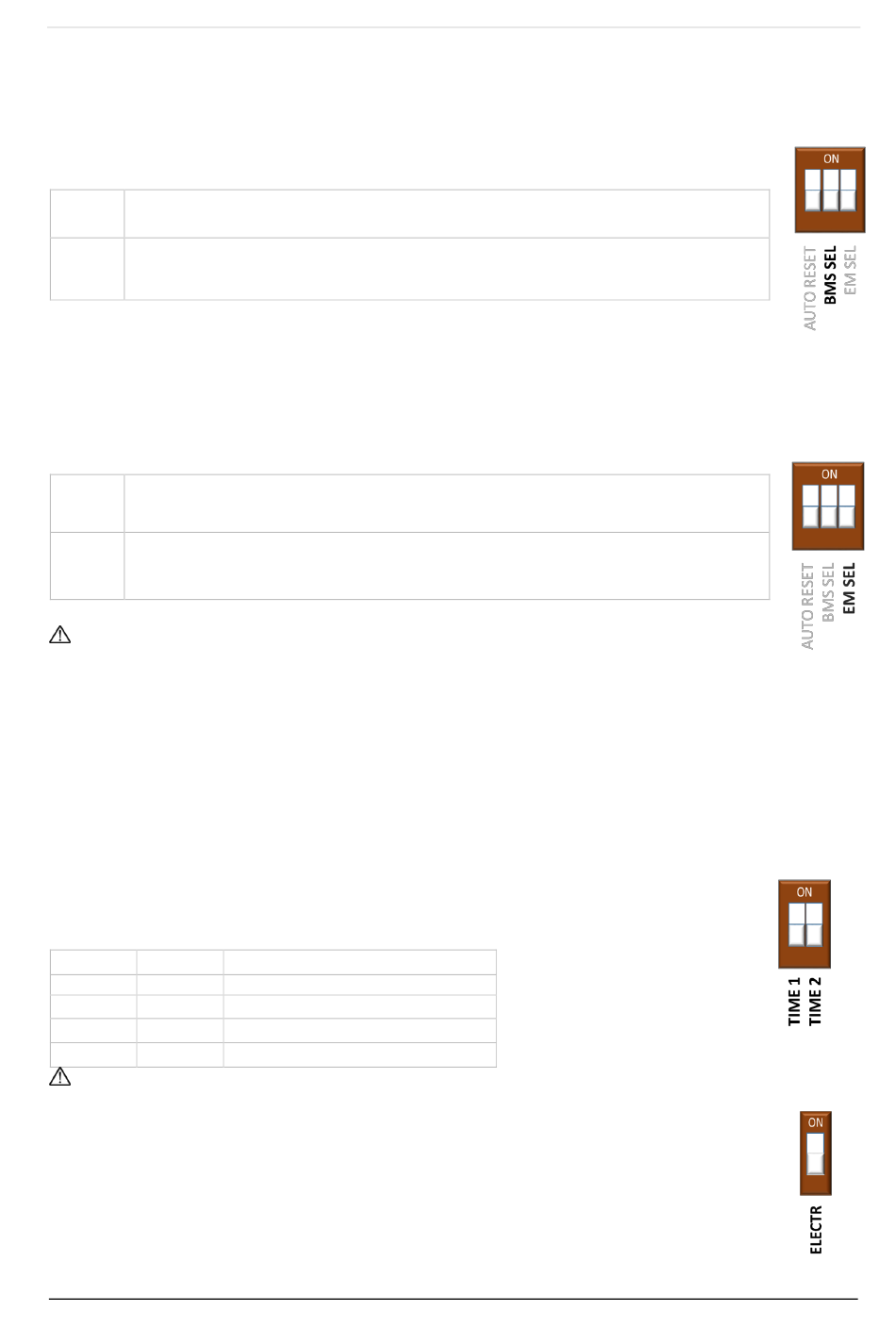

Intégration du système de gestion des bâtiments [BMS SEL].
Le panneau peut être intégré à un BMS pour établir ou interrompre un circuit lorsque le gaz est en
marche ou à l'arrêt, (vanne ouverte ou vanne fermée).
Cela indiquera au BMS si l'énergie est envoyée ou non à l'électrovanne.
OFF
Signale au BMS que le gaz est allumé ou éteint. (Par défaut)
Signale au BMS un défaut, c'est-à-dire la détection de niveaux de gaz élevés,
ON
l'activation d'un arrêt d'urgence, etc.
Intégration des commutateurs de ventilateur
Il est possible de brancher un interrupteur de ventilateur.
Un interrupteur de ventilateur (Merlin FS1 ou FS2 - vendu séparément) permet de mettre en marche
le(s) ventilateur(s) lorsque le panneau 1000S+i est allumé et de couper l'alimentation du(des)
ventilateur(s) lorsque celui-ci est éteint.
Donne l'instruction au système d'arrêter le(s) ventilateur(s) et l'alimentation en
OFF
gaz lors de l'activation du(des) bouton(s) d'arrêt d'urgence. (Par défaut)
Donne l'instruction au système de ne laisser les ventilateurs en marche et de ne
ON
couper l'alimentation en gaz qu'en cas d'activation du ou des bouton(s) d'arrêt
d'urgence.
Cette option n'est pas disponible si un interrupteur de ventilateur n'est pas installé.
Intégration du panneau incendie
Le Merlin 1000S+i peut être intégré avec une alarme incendie pour fermer automatiquement
l'alimentation en gaz en cas d'incendie. Le signal d'alarme d'incendie sans tension peut être câblé en
série avec n'importe quel bouton d'arrêt d'urgence à distance. Si aucun bouton d'arrêt d'urgence à
distance n'est installé, branchez-le directement sur le terminal marqué [EM REMOTE].
Arrêt automatique - Période de temporisation
Le système est doté d'une fonction d'arrêt automatique après un certain temps.
Il y a deux interrupteurs situés sur le circuit imprimé, étiquetés [TIME1] et [TIME2].
Ils peuvent être configurés pour sélectionner la période d'arrêt requise.
TIME 1
TIME 2
OFF
OFF
ON
OFF
OFF
ON
ON
ON
En cas d'interruption, l'alimentation en gaz sera coupée, sauf si d'autres services publics sont
configurés.
Arrêt automatique - Service sélectionnable
Il y a deux interrupteurs sur le circuit imprimé, intitulés [ELECTR].
Ils sont réglés en usine sur « Off ».
Lors de l'installation, ils peuvent être mis en marche ; le système doit alors également couper les
services d'électricité et/ou d'eau en cas d'arrêt automatique ou de temporisation.
Rév : 1
01-21
Période de temporisation
2 heures (par défaut)
4 heures
8 heures
Désactivé
Merlin 1000S+i
7
