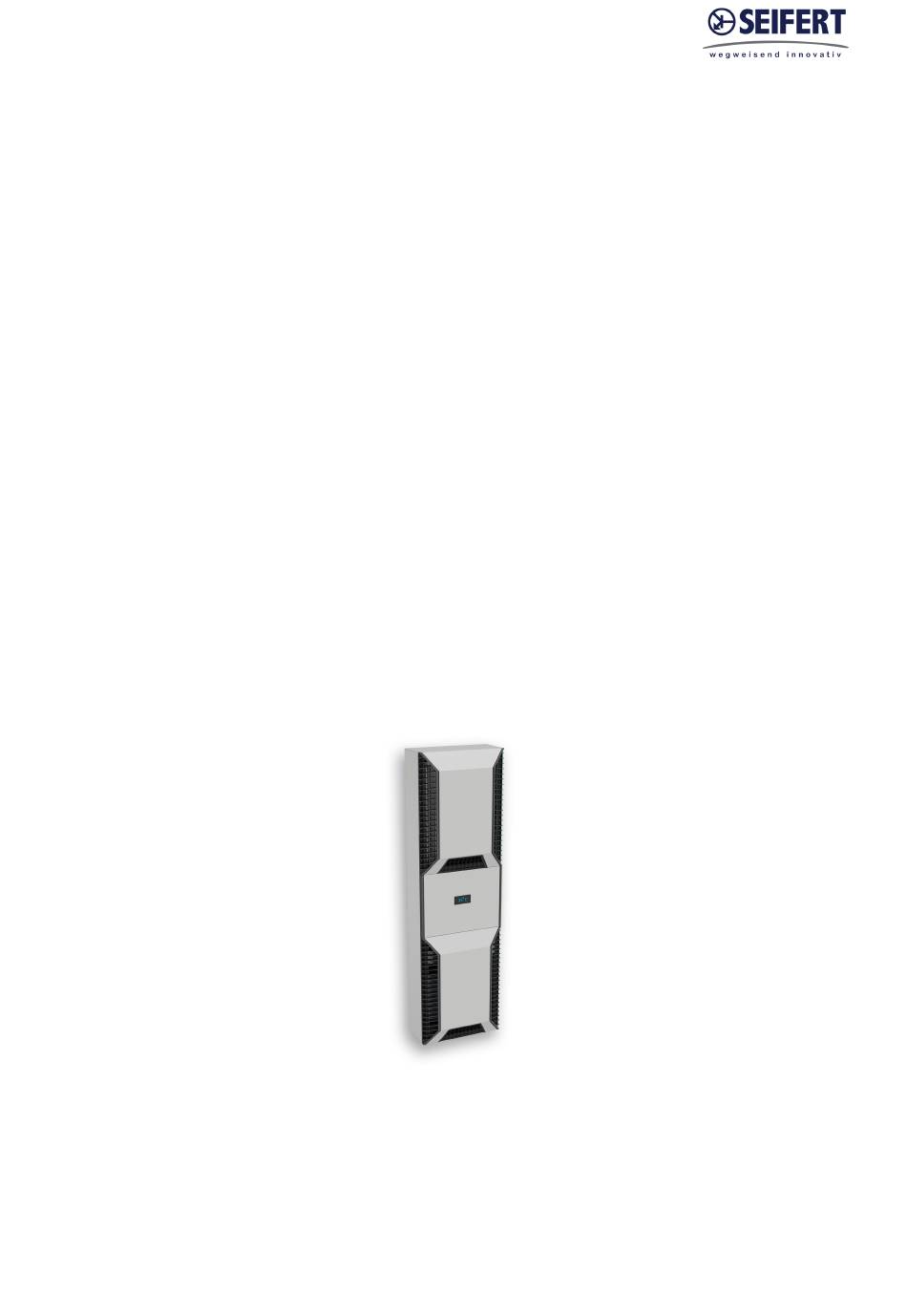

Seifert 852520001 Manuel D'utilisation
Table des Matières
Liens rapides
Table des matières 852520001
.........................................................................................................................................
...............................................................................................................................
.....................................................................................................................................
................................................................................................................................
Revisions Nr. 1-13 - 09.03.2024
.....................................................................................................................
.....................................................................................................................
..............................................................................................................
...................................................................................................................
.......................................................................................................
........................................................................................................
.........................................................................................................
............................................................................................................
...............................................................................................................
..............................................................................................................
..................................................................................................................
.........................................................................................................................
.....................................................................................................
............................................................................................................
Doc. nr. 99852520001
.................................................
2
2
3
4
5
6
7
8
12
13
14
15
17
24
25
26
27
28
29
1 / 30
Table des Matières
Manuels Connexes pour Seifert 852520001
Sommaire des Matières pour Seifert 852520001
-
Page 1: Table Des Matières
Table des matières 852520001 1. Manuel d'utilisation ........................2. Dispositions légales ........................3. Instructions de sécurité ......................4. fonctions techniques ........................5. Principe de fonctionnement ....................... 6. Caratéristiques techniques ......................7. Graphique de performance ......................8. Montage ............................9. Gestion des condensats ...................... -
Page 2: Manuel D'utilisation
1. Manuel d'utilisation Ce manuel d'utilisation contient des informations et des iindications afin que le personnel qualifié puisse travailler den manière économique avec l'unité et en faire bon usage. Uniquement après connaissance du contenu de ce manuel il vous sera possible de: Éviter les dangers. -
Page 3: Instructions De Sécurité
Le fournisseur est seulement responsable des erreurs et des omissions comme exposées dans les conditions de garantie contenues dans l'accord contractuel principal. Les réclamations pour des dommages sur tout autre motif sont exclues. 3. Instructions de sécurité À la livraison, l'unité répond déjà aux normes techniques actuelles, c'est pourquoi elle peut être exploitée en toute sécurité. -
Page 4: Fonctions Techniques
4. fonctions techniques Ce climatiseur est conçu en tant qu'accessoire complémentaire d'équipement industriel de grande taille. Il est utilisé lorsque la chaleur doit être dissipée des armoires électriques ou des équipements similaires afin de protéger les composants sensibles à la chaleur. Il n'est pas conçu pour un usage domestique. Ce climatiseur est équipé... -
Page 5: Principe De Fonctionnement
5. Principe de fonctionnement L'unité de refroidissement pour les enceintes fonctionne sur la base d'un circuit de réfrigération consistant en quatre principaux éléments : le compresseur, l’évaporateur, le condenseur et le dispositif d'expansion. Le circuit est scellé hermétiquement et le réfrigérant R134a circule à l'intérieur (R134a est sans chlore et a un potentiel de destruction de l'ozone [PDO] de 0 et un potentiel de réchauffement global [PRG] de 1430). -
Page 6: Caratéristiques Techniques
6. Caratéristiques techniques Numéro de commande 852520001 2.5 kW @ 50 Hz Capacité de refroidissement à L35L35 2.5 kW @ 60 Hz 2.1 kW @ 50 Hz Capacité de refroidissement à L35L50 2.1 kW @ 60 Hz EER L35L35 2.06 Compresseur compresseur à... -
Page 7: Graphique De Performance
7. Graphique de performance Revisions Nr. 1-13 - 09.03.2024 Doc. nr. 99852520001 7 / 30... -
Page 8: Montage
8. Montage Déballez l'appareil : Lors du déballage de l'appareil, veuillez procéder comme suit : Étape 1: Placez le climatiseur en position verticale avec l'ouverture d'emballage prédécoupée vers le haut. Étape 2: Retirez l'ouverture de l'emballage. Étape 3: Accrochez la boucle de transport du climatiseur au crochet de transport et soulevez légèrement l'appareil. Étape 4: Retirez l'emballage et sortez le compartiment avec le matériel de montage et la version courte du mode d'emploi... - Page 9 Montage: L'alimentation électrique nominale sur la plaque signalétique doit se conformer à l'alimentation nominale. Veuillez toujours débrancher l'alimentation électrique avant d'ouvrir l'unité. La charge de chaleur à dissiper dans l'enceinte ne doit pas excéder la puissance de refroidissement spécifique de l'unité à aucune condition. Lors de la sélection de l'unité de refroidissement, veuillez toujours prévoir une marge de sécurité...
- Page 10 Conduit de circulation d'airt: Si vous utilisez un conduit de circulation d'air, veuillez suivre les étapes ci-dessous Installation du filtre: Si vous installez / remplacez un filtre, veuillez suivre les étapes ci-dessous. Desserrez (ne tirez pas) les 4 vis sur la partie inférieure du capot avant. Retirez le couvercle inférieur. Procédez ensuite comme indiqué.
- Page 11 Installez le ruban d'étanchéité inclus : Pour KG 8562 uniquement: Revisions Nr. 1-13 - 09.03.2024 Doc. nr. 99852520001 11 / 30...
-
Page 12: Gestion Des Condensats
9. Gestion des condensats Une humidité élevée et des températures basses dans l'armoire de commande peuvent entraîner la formation de condensation sur l'évaporateur. Les condensats s'écoulant dans l'armoire de commande peuvent endommager définitivement l'électronique de commande sensible et entraîner des dysfonctionnements. Les unités de refroidissement SLIMLINE PRO sont équipées d'une évaporation électrique automatique des condensats avec un élément chauffant PTC autorégulant. -
Page 13: Principe De Montage
10. Principe de montage Notes: • ne pas utiliser dans les 15 premières minutes après l'installation! • utilisez le matériel de montage fourni exclusivement • serrage des vis à 4,5 Nm • renforcez la surface de montage dans le cas ou elle se déformerait lors du montage Vis M6 Rondelles crantées M6 Rondelles plates M6... -
Page 14: Dimensions
11. Dimensions Revisions Nr. 1-13 - 09.03.2024 Doc. nr. 99852520001 14 / 30... -
Page 15: Connexion Électrique
fluorescentes à commande électronique ou sans condensateurs de déphasage peuvent être utilisées. SCCR Consultez le supplément SB de la norme UL508A et le document de Seifert Systems intitulé Short Circuit Current Rating (SCCR) sur les méthodes permettant de modifier le courant de court-circuit disponible dans un circuit du cabinet électrique. - Page 16 Connecter l'appareil: Connectez le dispositif de refroidissement conformément aux instructions ci-dessous. La section du câble doit correspondre à la puissance requise pour la consommation de courant, mais max. 2,5 mm² / AWG 14. Revisions Nr. 1-13 - 09.03.2024 Doc. nr. 99852520001 16 / 30...
-
Page 17: Contrôle
13. Contrôle Au démarrage, l'écran affiche la température intérieure de l'appareil de refroidissement et sert de menu principal pour la commande. Boutons Fonctions LED ◻ Menu LED bleue: allumée en continu - mode refroidissement LED bleue: clignotement - temps d'arrêt compresseur ◯... - Page 18 Tous les paramètres sont triés dans 3 menus distincts. Menu 1 Paramètre Description Gamme Sbrd Lecture du capteur embarqué Lecture du capteur S1 Lecture du capteur S2 0: Ouvert Entrée numérique 1 lecture 1: Fermé 0: Ouvert Entrée numérique 2 lecture 1: Fermé...
- Page 19 Menu 3 Paramètre Description Entrée Plage de réglage △ ou ▽ augmente/diminue l'adresse Adresse Modbus nombre entre 1 et 254 Modbus 0: Déverrouillé SLoc Verrouillage consigne △ ou ▽ verrouillé / déverrouillé 1: Verrouillé △ augmente le nombre, ▽ changer le CPSS Changer mot de passe nombre entre 0 et 9998...
-
Page 20: Fonctionnalité Maître / Esclave Et Redondance
Mode d'essai Le mode test est démarré en appuyant simultanément sur △ et ▽ pendant 3 secondes à partir de l'écran d'accueil. Lorsque le test est actif, tESt clignote à l'écran. Procédure d'essai lorsque la température interne est comprise entre 10°C et 49°C 0 à... - Page 21 Paramètres unité maître Montrer Description Marche / Arrêt modes maîtres: aucun, identique, alimentation mode d'alimentation Delta T MS2: modes maîtres Aucun: Toutes les unités sont indépendantes les unes des autres. Chaque unité fonctionne en utilisant son propre point de consigne et sa propre température interne. Le maître communique toujours avec les unités esclaves pour recueillir des informations au cas où...
-
Page 22: Mode De Redondance
ii) Mode de redondance Paramètres de redondance Montrer Description Modes de redondance : Aucun, Mode A, Mode B Mode de démarrage Durée d’attente de basculement en minutes rS1: Modes de redondance: Aucun: Pas de redondance, toutes les unités fonctionnent normalement. Mode A: Dans ce mode, il y aura 2 ensembles d'unités qui basculeront de l'un à... -
Page 23: Communication Modbus
rS3 durée d’attente de basculement en minutes indique la durée de chaque cycle. Il peut s'agir d'une valeur comprise entre 1 et 9999 minutes. Si un esclave doit exécuter le mode chauffage, l'opération de redondance est ignorée. Si le maître a besoin d'exécuter le mode chauffage, les esclaves continueront à fonctionner sur la base de l'algorithme de redondance. -
Page 24: Schéma De Câblage
14. Schéma de câblage Connecteur d'alimentation Connecteur signaux Alarm (NC) Alarm (COM) Alarm (NO) contact de porte contact de porte Connecteur de RS 485 Revisions Nr. 1-13 - 09.03.2024 Doc. nr. 99852520001 24 / 30... -
Page 25: Mise En Service
15. Mise en service Attention ! L'unité peut être endommagée par un manque de lubrifiant. Afin de garantir que le compresseur soit correctement lubrifié avec l'huile, qui a été déplacée durant le transport, elle doit pouvoir refluer dedans. L'unité doit, de ce fait, être laissée au repos pendant au moins 30 minutes avant d'être connectée au réseau et remise en fonctionnement. -
Page 26: Réparation
16. Réparation Erreur État Cause Solution Le ventilateur intérieur ne Pas de tension électrique Contrôlez l’alimentation électrique fonctionne pas Pas de panne de l’appareil. Pour le contrôle des fonctions de test, baissez la température de référence « St1 La température de l’armoire »... -
Page 27: Maintenance Et Nettoyage
17. Maintenance et Nettoyage Veuillez toujours débrancher l'alimentation électrique avant de commencer tout travail sur l'unité. Généralement le climatiseur n’a pas besoin d’un entretien régulier, et peut être utilisé sans filtre dans la plupart des environnements. Si l'air ambiant est extrêmement poussiéreux et/ou huileux, nous vous recommandons d'utiliser des filtres en aluminium (voir accessoires). -
Page 28: Transport Et Stockage
Mise au rebut L'unité de refroidissement contient un réfrigérant R134a et de petites quantités d'huile de graissage. Le remplacement, les réparations et la mise au rebut finale doivent être faits conformément aux réglementations de chaque pays pour ces substances. 18. Transport et Stockage Durant le transport et le stockage, l'unité... -
Page 29: Contenu De La Livraison / Pièces Détachées / Accessoires
19. Contenu de la livraison / pièces détachées / accessoires Description Image Manuel d'instructions Déclaration CE M6 * 16 boulons A6.4 rondelles dentées A6.4 rondelle M4 * 12 boulons Bornier 5 pôles pour signaux Bornier à 4 pôles pour le raccordement électrique 1 Bornier à... -
Page 30: Pièces De Rechange
Kit de joints Type 4/4X AC-8515/20/25-R-1 Seifert Systems GmbH Seifert Systems Ltd. Seifert Systems AG Seifert Systems GmbH Seifert Systems Ltd. Seifert Systems Inc. Seifert Systems Pty Ltd. Albert-Einstein-Str. 3 HF09/10 Wilerstrasse 16 Bärnthal 1 Rep. Office 75 Circuit Drive 105 Lewis Road...
