3.2
Installation
3.2.1
Considérations relatives au placement
L'emplacement d'unités intérieures doit tenir compte des considérations suivantes :
» Les unités MDA+ ne doivent pas être installées dans des endroits où la poussière ou
la saleté peuvent affecter les échangeurs de chaleur.
» Les appareils MDA+ ne doivent pas être installés dans des endroits où ils risquent
d'être exposés à de l'huile ou à des gaz corrosifs ou nocifs, tels que des gaz acides
ou alcalins.
» Les unités MDA+ ne doivent pas être installées dans des endroits exposés à la
salinité, à moins que le traitement anticorrosion pour les zones à forte salinité ne
soit ajouté.
» Il doit y avoir suffisament d'espace pour la tuyauterie d'évacuation et pour l'accès
lors de l'entretien et de la maintenance.
» Pour garantir un bon effet de refroidissement/chauffage, la ventilation par court-
circuit (ou l'air évacué retourne rapidement vers l'entrée d'air d'un appareil) doit
être évité.
» Si l'appareil est utilisé pour le refroidissement, un drain de condensation doit être
ajouté. L'évacuation des condensats doit être conforme aux réglementations locales
et nationales. L'utilisation d'une pompe à condensats intégrée est facultative.
» Un siphon d'une hauteur d'au moins 50 mm doit être intégré à l'unité.
3.2.2 Espacement
Les unités intérieures ne fonctionnent correctement que s'il y a suffisament d'air
circulant à travers l'échangeur. Lors de la détermination de la distance entre les
unités intérieures, il faut tenir compte du fait qu'une quantité suffisance d'air peut

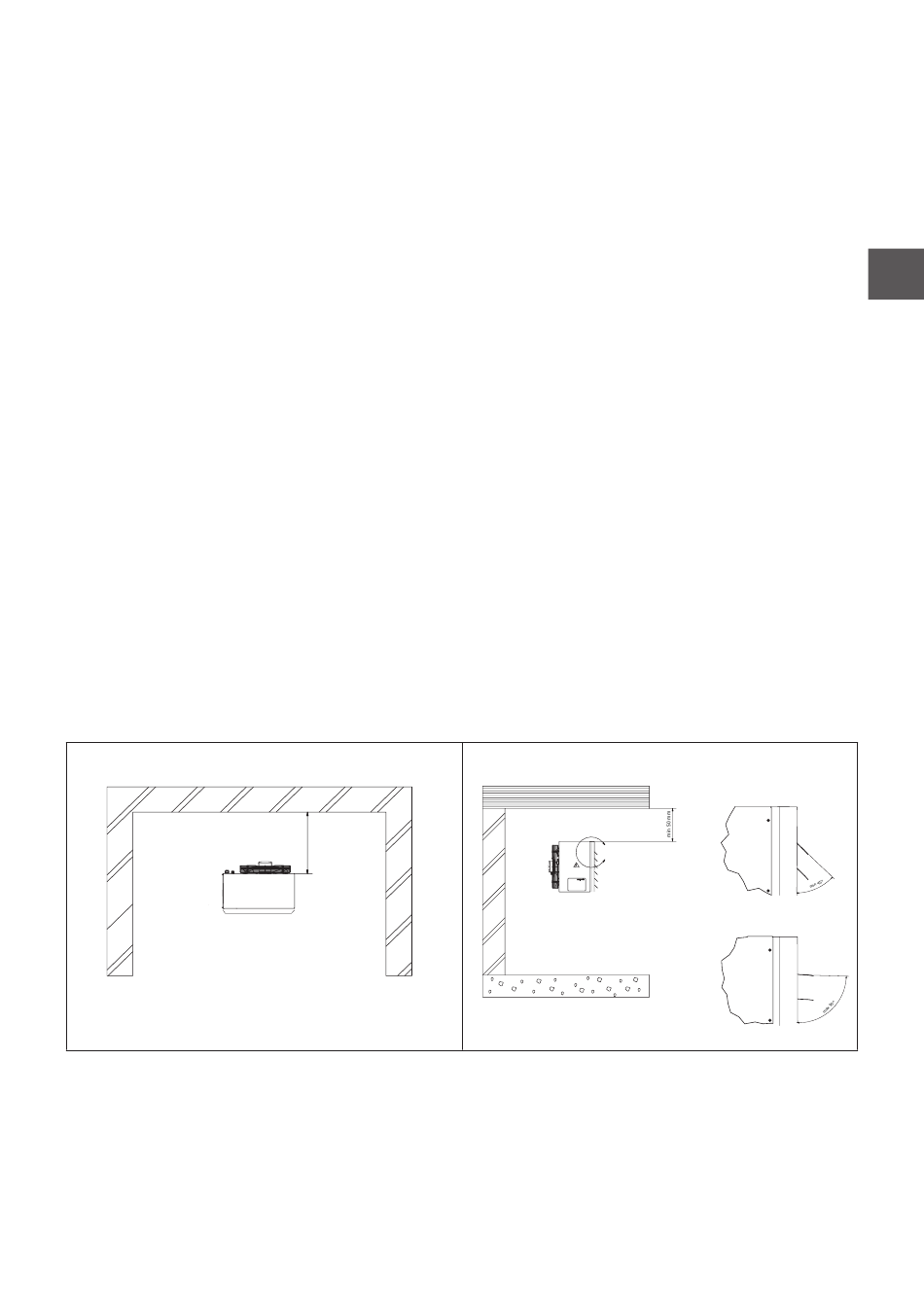

circuler à travers chaque unité. Les figures 3.1 à 3.3 montrent les exigences en matière
d'espacement dans trois scénarios différents.
TOPVIEW
TOPVIEW
Image 3.1
Vue du dessus
min 600 mm
min 600 mm
SIDEVIEW
SIDEVIEW
Image 3.2
Vue de côté
A
A
EN
A
A
A
A
5
