Manuel Adaptateur réseau sécurisé (43-9607B) / Adaptateur portier sécurisé (43-9606)
F
Adaptateur réseau sécurisé
1.3. Mise en service

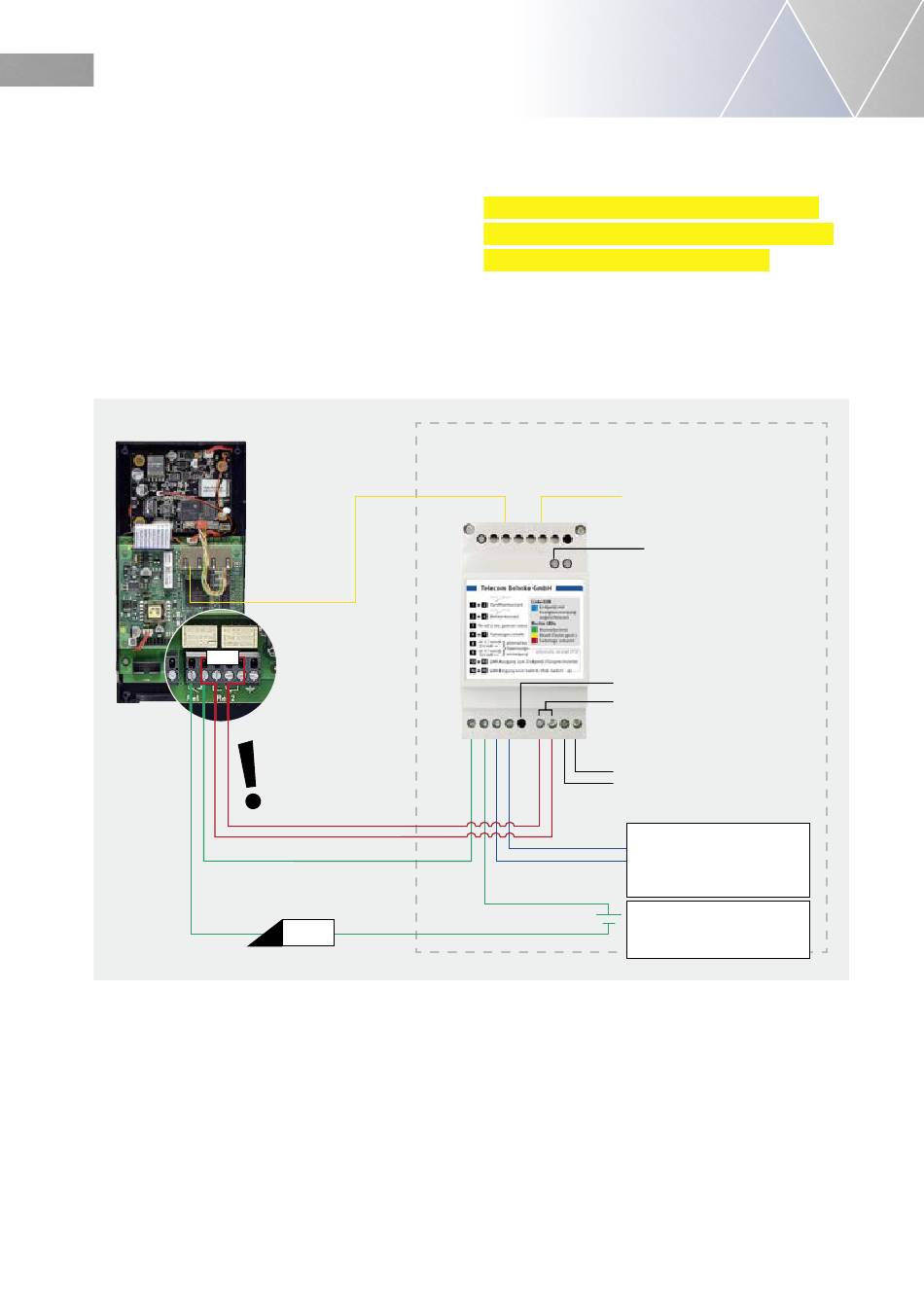

Schéma de câblage Série 5-IP / 10-IP
Le schéma ci-dessous montre une installation
typique avec un portier téléphonique extérieur
(5-IP/10-IP) en combinaison avec un circuit
électrique d'ouverture de porte.
Extérieur
5,1*
kΩ
*
La gâche électrique n'est pas comprise dans la livraison.
Après un montage correct, s'assurer que la
valeur de résistance est bien de 5,1 kΩ. Ensuite,
le relais 2 doit être configuré en conséquence
dans l'interface Web de la station d'appel SIP.
Voir à ce sujet la « fonction d'aide » dans l'inter-
face Web du poste SIP de la série 5-IP/10-IP. Ce
fonctionnement n'est garanti que si l'appa-
54
Intérieur (sécurisé)
vers poste du
portier
Résistance 5,1 kΩ
*
(incluse à la livraison)
Commuter en parallèle
avec le relais à ferme-
ture 2.
*
Gâche
Attention : le poste SIP série 5/10 doit impé-
rativement disposer de la version de firmware
R238.55.201809101313 BT 3 Build 216.
vers
switch
LAN avec PoE
10 11 12 13 14 15 16 17
19
Bouton de réinitialisation
Vers contact « détection sabo-
tage » sur le poste du portier
1 2 3 4 5
6 7 8 9
+
Alimentation alternative au lieu de
PoE-Class 0
–
48 V / min. 350 mA =
(par exemple, 20-9599)
Gâche à potentiel isolé, par
ex. pour un dispositif d'alerte
ou une commande de gâche
supplémentaire
Alimentation en tension
pour la gâche (à fournir par
le client)
reil de la série 5-IP/10-IP est installé dans un
boîtier Behnke encastré ou en saillie adapté à
la série 5-IP/10-IP ou dans une colonne Behnke
adaptée à la série 5-IP. En cas de montage en
cloison creuse, le client doit veiller à ce que le
contact « détection sabotage » de l'appareil
Série 5-IP/10-IP ait un point de contact défini.
LED de fonctionnement
