Installation des sondes de température
Le régulateur travaille avec des sondes de température Pt1000 qui assurent une acquisition de température au degré près afin
de garantir le fonctionnement optimal de l'installation en termes de réglage technique.
Les câbles des sondes Pt1000 pourront être rallongés à 30 m, si nécessaire, à l'aide d'un câble de min. 0,75 mm².
Tout en faisant attention qu'il n'y ait pas de perte à cause de la résistance. Positionner les sondes à l'endroit exact où
il faut mesurer. Utiliser à chaque application la sonde adaptée(immergée, contact-tuyau, contact surface plane) avec
la plage de mesure correcte.
Les câbles basse tension sous tension comme les câbles des sondes de température doivent être posés séparément
des câbles secteur haute tension. Introduire les câbles des sondes uniquement par le côté gauche et les câbles d'ali-
mentation de haute tension uniquement par le côté droit de l'appareil.
Le régulateur et la sonde VFS doivent avoir le même potentiel de masse. Le sonde VFS dispose d'une mise à la terre
fonctionnelle (PELV). La borne PE du régulateur doit être connectée au système de canalisation à proximité de la
sonde.

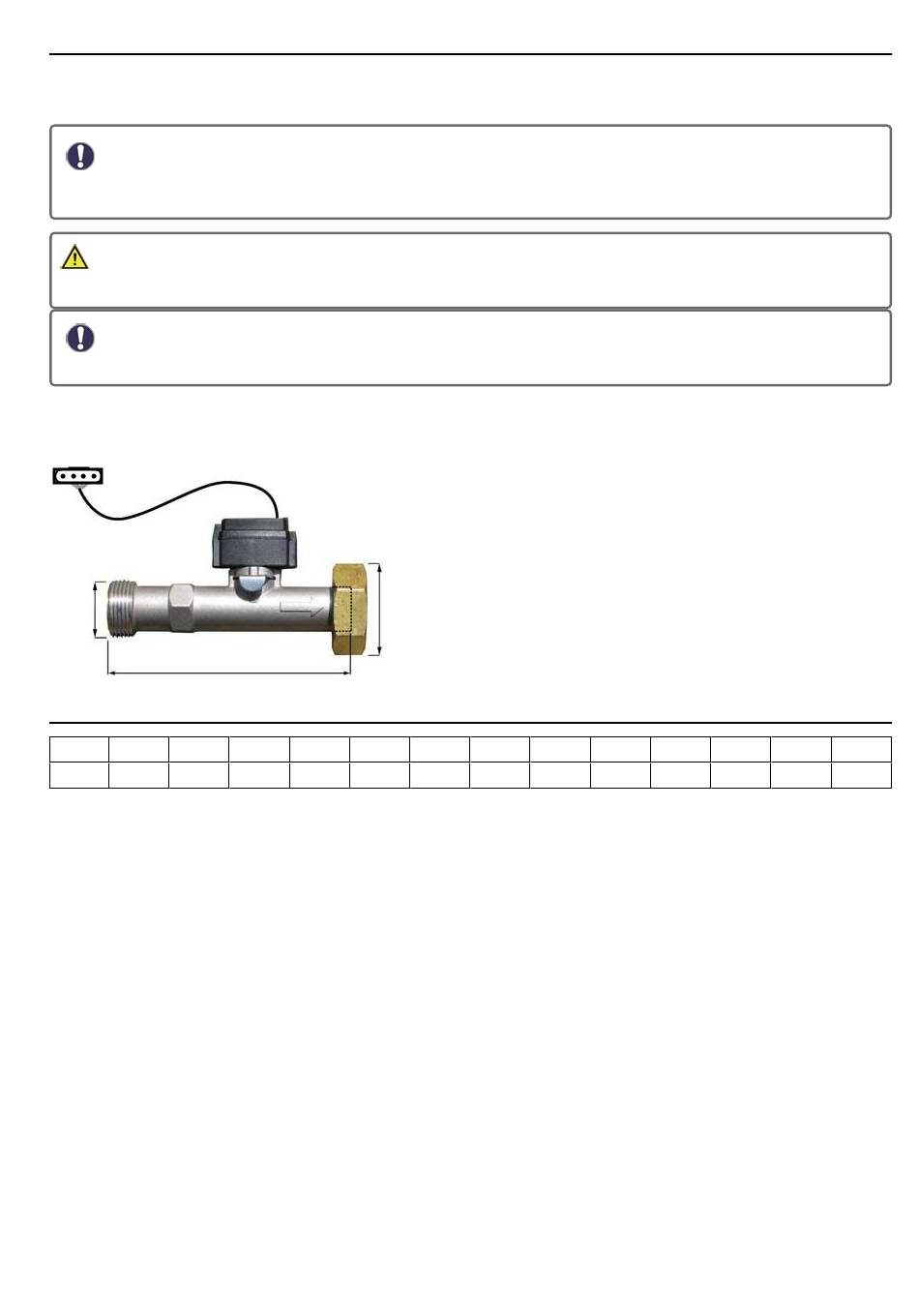

Exemple:
Affectation des raccords et dimensions du capteur de débit Vortex VFS2-40 en 3/4 "version acier inoxydable".
Tableau de résistance à la température pour sondes Pt1000
°C
-20
-10
Ω
922
961
0
10
20
1000
1039
1077
30
40
50
1116
1155
1194
60
70
80
1232
1270
1308
90
100
1347
1385
