3.18.1 Pression
Les soupapes de décharge de sécurité sont divisées en 4 catégories de pression de service,
soit 4, 6, 10 et 16 indiquant la pression de service maximale pour la soupape. Chaque catégorie
correspond à une pression standard réglée à 1 bar au-dessus de la pression de service
maximale indiquée. La pression définie peut être réduite sur demande, mais jamais augmentée.
Plage de pression de service
Pression standard pré-réglée (bar)
Plage de pression de service (bar)
Plage de pression pré-réglée (bar)
3.18.2 Chauffage
La soudure du boîtier à ressort est fournie avec deux raccords filetés. Les raccords
à bride ne sont pas disponibles.
Température maximale :
Pression maximale :

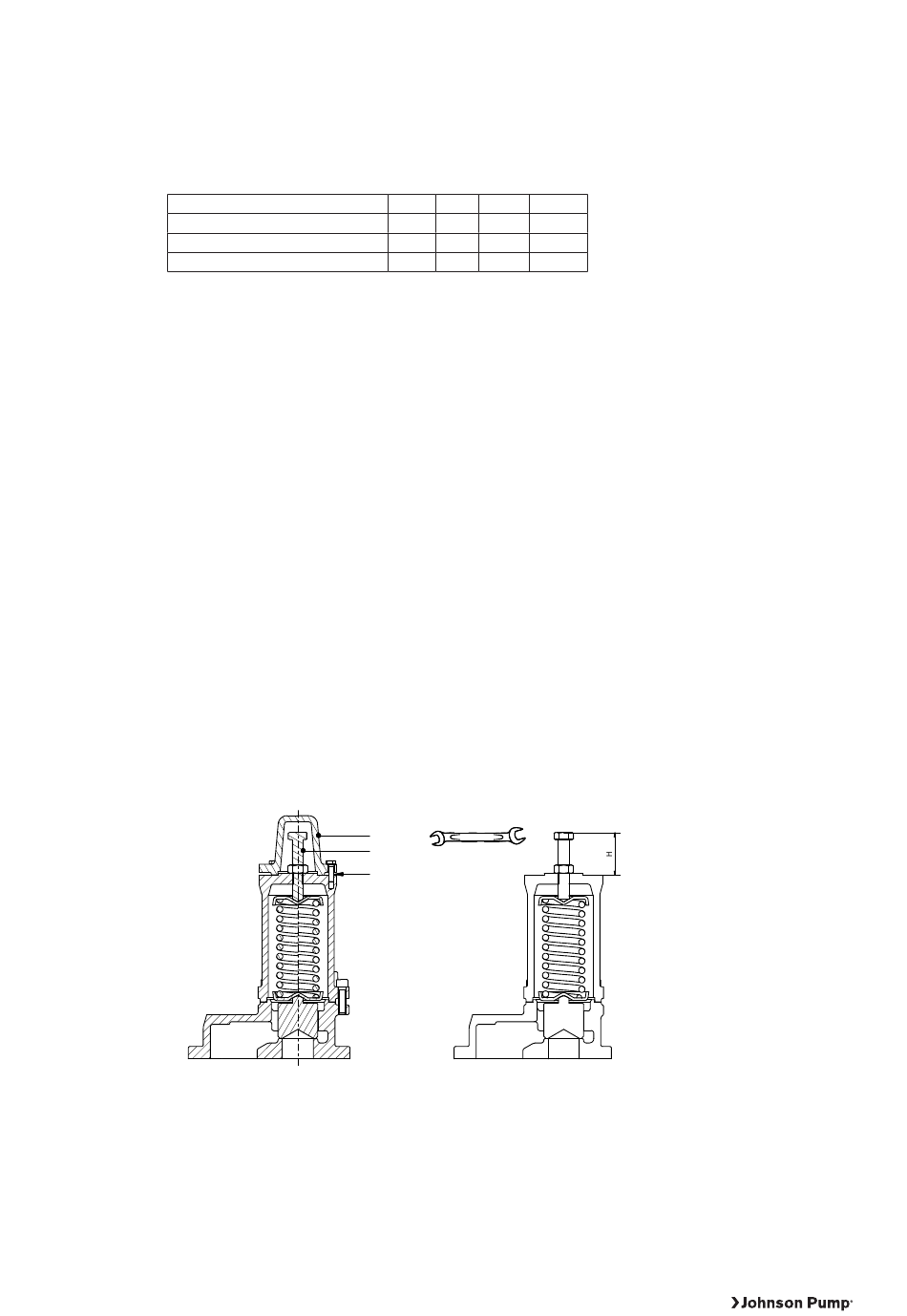

3.18.3 Soupape de décharge – Réglage relatif
L'ajustement de la pression de réglage standard est effectué en usine.
Remarque ! En testant la soupape de décharge montée sur la pompe, vérifiez que
la pression ne dépasse jamais la pression définie de la soupape + 2 bar.
Pour régler la pression d'ouverture standard, procédez comme suit :
1. Desserrez les vis (7310).
2. Retirez le couvercle (7050).
3. Mesurez la cote H.
4. Lisez les indications relatives au ressort dans le tableau ci-dessous et déterminez
la distance à partir de laquelle la vis de réglage (7320) doit être dévissée ou vissée.
Soupape de décharge verticale
26 | A.0500.453 - IM-TGGP/07.04 FR (10/2023)
4
6
10
5
7
11
1-4
3-6
5-10
2-5
4-7
6-11
200 °C
10 bar
7050
7320
7310
Modification de la pression pré-réglée
16
17
9-16
10-17
