8.3.3

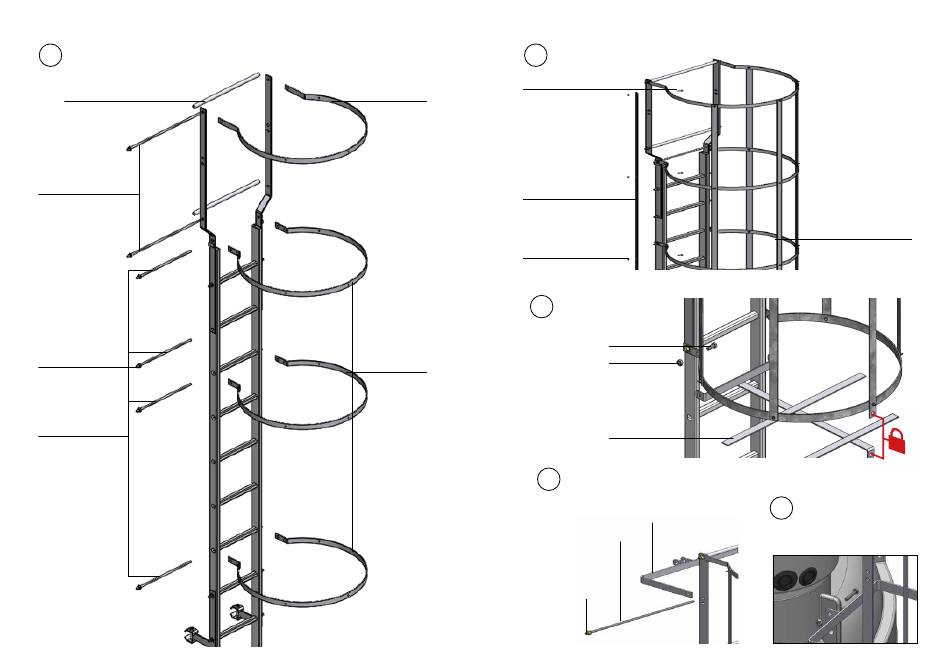

MONTAGE DES ARCEAUX
Entretoise
Tige filetée M12x560 (x2)
Ecrou à embase
M12 (x12)
Tige filetée M12x420 (x2)
26
8.3.4
Vis M6 (x20)
Arceau supérieur
Plat vertical x4
Ecrou M6 (x20)
8.3.5
Arceau inferieur
8.3.6
MONTAGE DES PLATS VERTICAUX
MONTAGE DE LA FERMETURE
Vis M12x30 (x2)
Ecrou M12 (x2)
Fermeture (x1)
MONTAGE DU SUPPORT HORIZONTAL
Support
horizontal x1
Tige filetée
M12x560
(x1)
Ecrou à
embase
M12 (x2)
Plat vertical avec trou
de verrouillage (x1)
Prévoir un cadenas
pour sécuriser la crinoline
8.3.7
RACCORDEMENT SUR LA CUVE
Une fois assemblée au sol, l'échelle doit
être levée à l'aide d'un engin de manu-
tention adapté
27
