NextBase NBDVRS2OBD Guide Rapide page 2

INSTALLATION
Localisez le connecteur OBD-II dans votre véhicule. Les positions
diffèrent selon les fabricants et les modèles, mais elles se
trouvent généralement sous le tableau de bord du côté
conducteur du véhicule. La référence au manuel du propriétaire
de votre véhicule peut vous aider à localiser le port OBD-II.
L'installation du câble d'alimentation de la caméra nécessite
une planification minutieuse pour le passage du câble et la
position finale de la caméra embarquée dans le véhicule.
Consultez le manuel de la caméra embarquée pour une
position optimale de la caméra. Étudiez le véhicule pour
déterminer le passage de câble le plus approprié vers le port
OBD-II, en particulier si cela nécessite de passer par la
cloison dans le compartiment moteur.
CE QUI SUIT FOURNIT DES DIRECTIVES POUR L' E MPLACEMENT
LE PLUS TYPIQUE DE LA PRISE OBD-II
À partir de l'extrémité du câble de la caméra embarquée
(avec la mini fiche USB), glissez le câble derrière le pavillon de
toit du véhicule et la garniture du montant latéral « A »
jusqu'à ce que le câble descende vers le plancher, puis
utilisez soigneusement l'outil de rangement du câble fourni
avec votre caméra embarquée de la série 2 pour écarter la
garniture et cacher le câble si nécessaire. Assurez-vous qu'il
y a encore suffisamment de câble disponible pour
connecter la caméra embarquée, lorsqu'elle est installée
correctement sur son support de pare-brise.

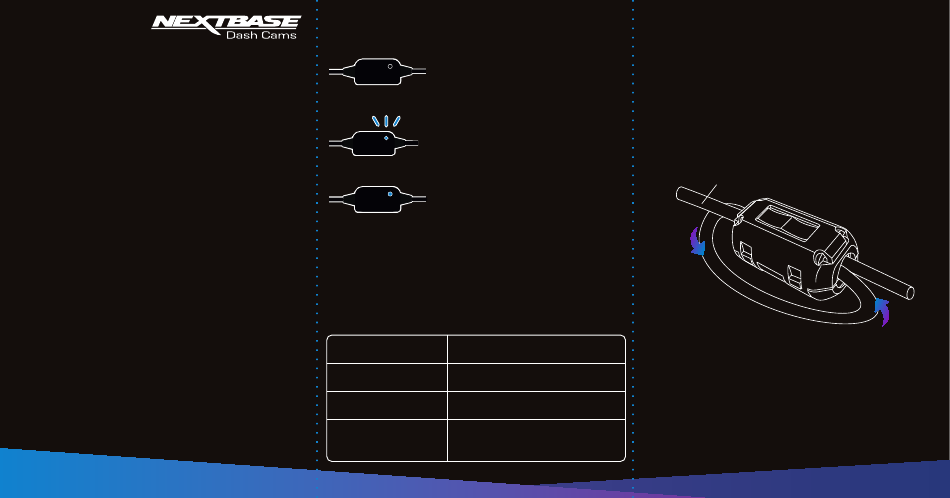

Voyant LED
Aucune alimentation OU
Aucune LED
protection de la batterie
Alimentation établie,
caméra embarquée non
LED clignotante
connectée
Alimentation établie,
caméra embarquée
LED fixe
connectée
Branchez le câble d'alimentation OBD-II dans le port
OBD-II de votre véhicule. Il y a une lumière LED sur le
côté du boîtier du convertisseur sur votre câble
d'alimentation OBD-II (situé vers le centre du câble),
ce qui confirme que le câble d'alimentation OBD-II
reçoit correctement l'alimentation.
Température de
-20 °C à 45 °C
fonctionnement
Entrée 12 – 24 Vcc
Sortie 5 Vcc, 1,5 A
Protection de batterie 11 V pour les véhicules de 12 V
faible
23 V pour les véhicules de 24 V
Un noyau de ferrite est fourni avec le câble d' a limentation
OBD-II, qui peut être utilisé pour supprimer toute interférence
pouvant être entendue sur la radio FM ou DAB.
Ouvrez le noyau de ferrite et bouclez le câble d'alimentation
OBD-II au milieu (voir l'illustration ci-dessous) à une distance
d'environ 20 cm de la caméra embarquée. Fermez le noyau
de ferrite pour fixer le câble.
20 cm jusqu'à la caméra embarquée
Remarque : dans le cas peu probable où l' i nstallation du kit de
câblage devrait nécessiter le perçage de trous, l' i nstallateur DOIT
s' a ssurer qu' a ucun composant du véhicule ou autre pièce vitale
ne pourrait être endommagé par le processus de perçage.
Vérifiez les deux côtés de la zone avant de commencer le
perçage. Débouchez tous les trous et enlevez les restes
métalliques. Installez un passe-câble en caoutchouc dans les
trous de passage de câble, avant de faire passer les câbles.
NBDVRS2OBD-R3
