Tuyauterie de refoulement et d'arrivée d'eau
Utilisez le tube renforcé fourni 12ID mm x 18mmOD pour connecter l'unité principale à la vanne de distribution.
La tubulure d'arrivée d'eau standard est BSP 3/4'' femelle (2 mètres fournis).
1. Fixez le tube au distributeur avec des colliers de serrage métalliques.
2. Vissez l'écrou à une extrémité du tube à la conduite d'eau (BSP 3/4'' mâle) et l'autre à l'entrée d'eau de l'unité principale
(BSP 3/4'' mâle)
1

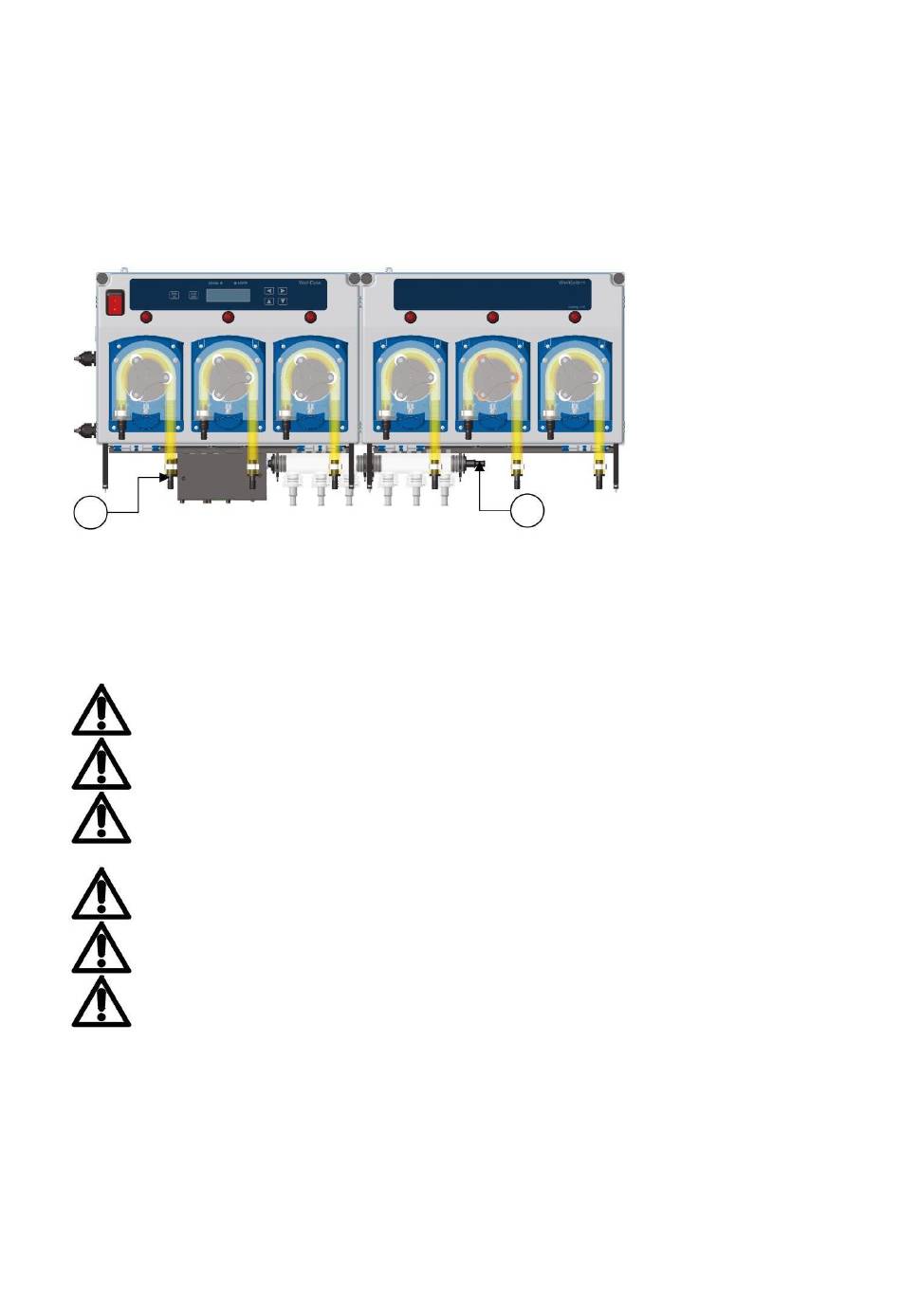

Fig. 4 Installation de la tubulure d'entrée/de sortie
Installation électrique
Lors de l'installation du câblage d'alimentation à travers un raccord de conduit, une isolation électrique doit être
fournie pour empêcher les fils de s'user contre d'éventuelles arêtes vives du raccord.
Utilisez une protection de circuit de dérivation supérieure à 4 A.
Un disjoncteur doit être inclus dans le bâtiment de l'installation. Il doit être installé à proximité immédiate de
l'équipement et à portée de main de l'opérateur et il doit être marqué comme dispositif de déconnexion de
l'équipement.
Les bouchons de trou doivent être utilisés sur les trous à travers lesquels vous n'avez pas acheminé de fils.
Câble flexible recommandé pour l'alimentation électrique 3 conducteurs 1 mm minimum ou plus conformément
aux réglementations locales en matière de câblage
Câble flexible recommandé pour la communication CANbus 4 conducteurs 0,5 mm minimum
0000138273
2
Rév. 1.1
1. Entrée d'eau
2. Tube de livraison
dix
