I
Raccordement électriques de la commande
• Le raccordement de la commande se fait sur les bornes 4 et 5 des pompes
à chaleur CAPTERRE, GEOMODUL et SPLIT'AIR ou en parallèle de la commande du
compresseur sur d'autres pompes à chaleur. Ce raccordement devra se faire à l'aide de deux
fils d'une section minimum de 0,75 mm2 et de couleurs différentes, bleu pour le neutre et
rouge pour la phase.

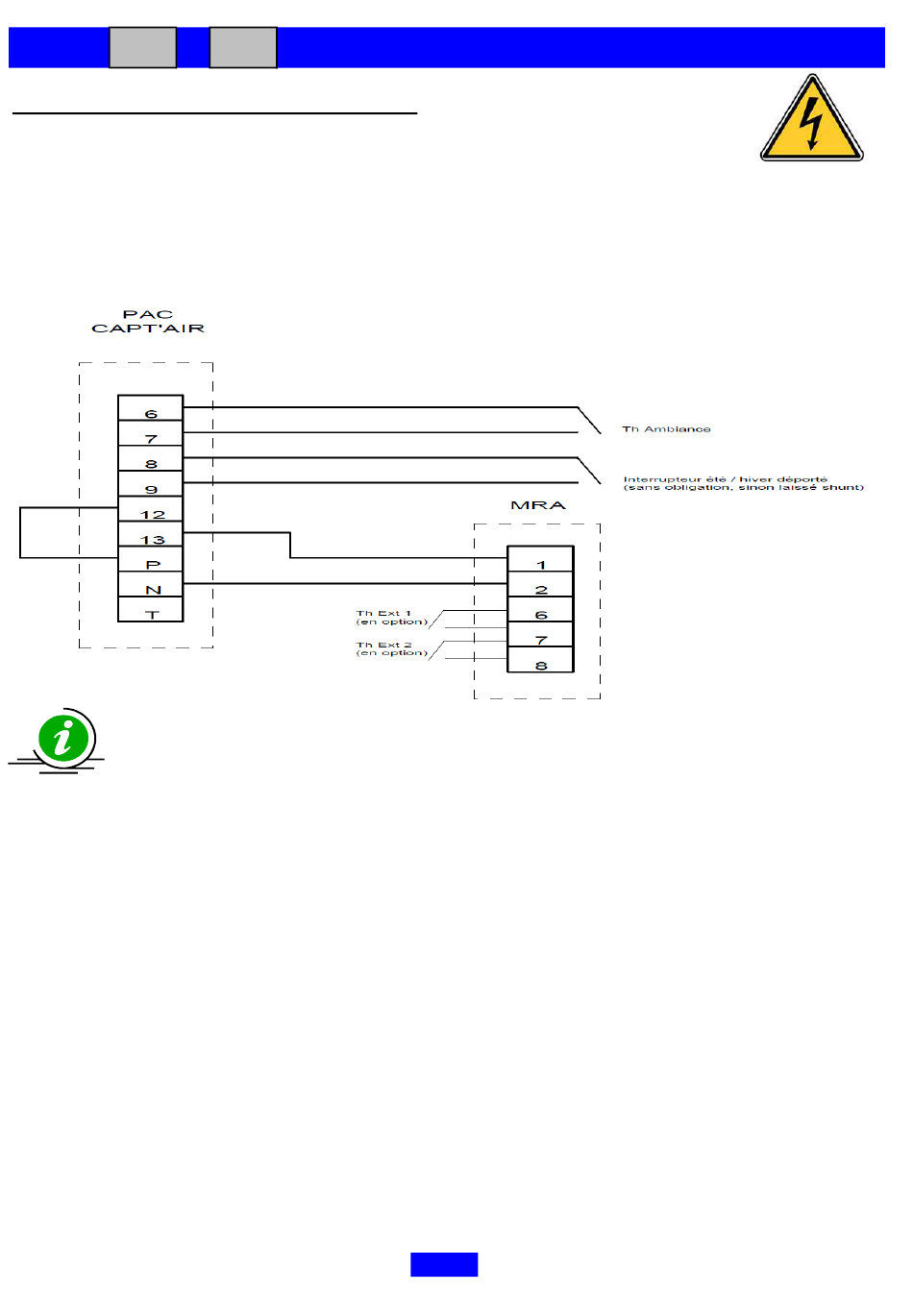

• Sur les pompes à chaleur air / eau CAPT'AIR procéder au raccordement suivant :
L'interrupteur été hiver n'est pas obligatoire, dans le cas ou il n'est pas installé,
laisser le shunt présent sur le bornier.
Si celui-ci est installé, modifier le paramètre H27 de la PAC (cf manuel CAPT'AIR).
Il est important de bien calculer l'appoint nécessaire afin d'éviter de piloter
toute la puissance disponible du module.
Exemple de pilotage des résistances :
- Appoint nécessaire 4 kW : mettre un shunt entre les bornes 6 et 7
Le thermostat sera réglé à la température à partir de laquelle l'appoint est nécessaire.
- Appoint nécessaire 6 kW : mettre un shunt entre les bornes 6, 7 et 7, 8
Le thermostat sera réglé à la température à partir de laquelle l'appoint est nécessaire.
Le module est conçu de façon à pouvoir piloter les résistances électriques de diverses façons,
il appartient à l'installateur de choisir le mode de pilotage afin de rendre son utilisation simple
et optimale.
Manuel d'installation et d'utilisation MRA 2
A
13
RACCORDEMENTS
version 1.2 24/09/2009
