1. Montage Structure
1.0. Semelles en béton
Mesurez les positions des poteaux sur le sol. Le montage sur le sol peut être réalisé de plusieurs
manières, en fonction de la situation. Par exemple: sur des semelles en béton, sur une fondation
ou un sol existant.
1.1. Montage du côté

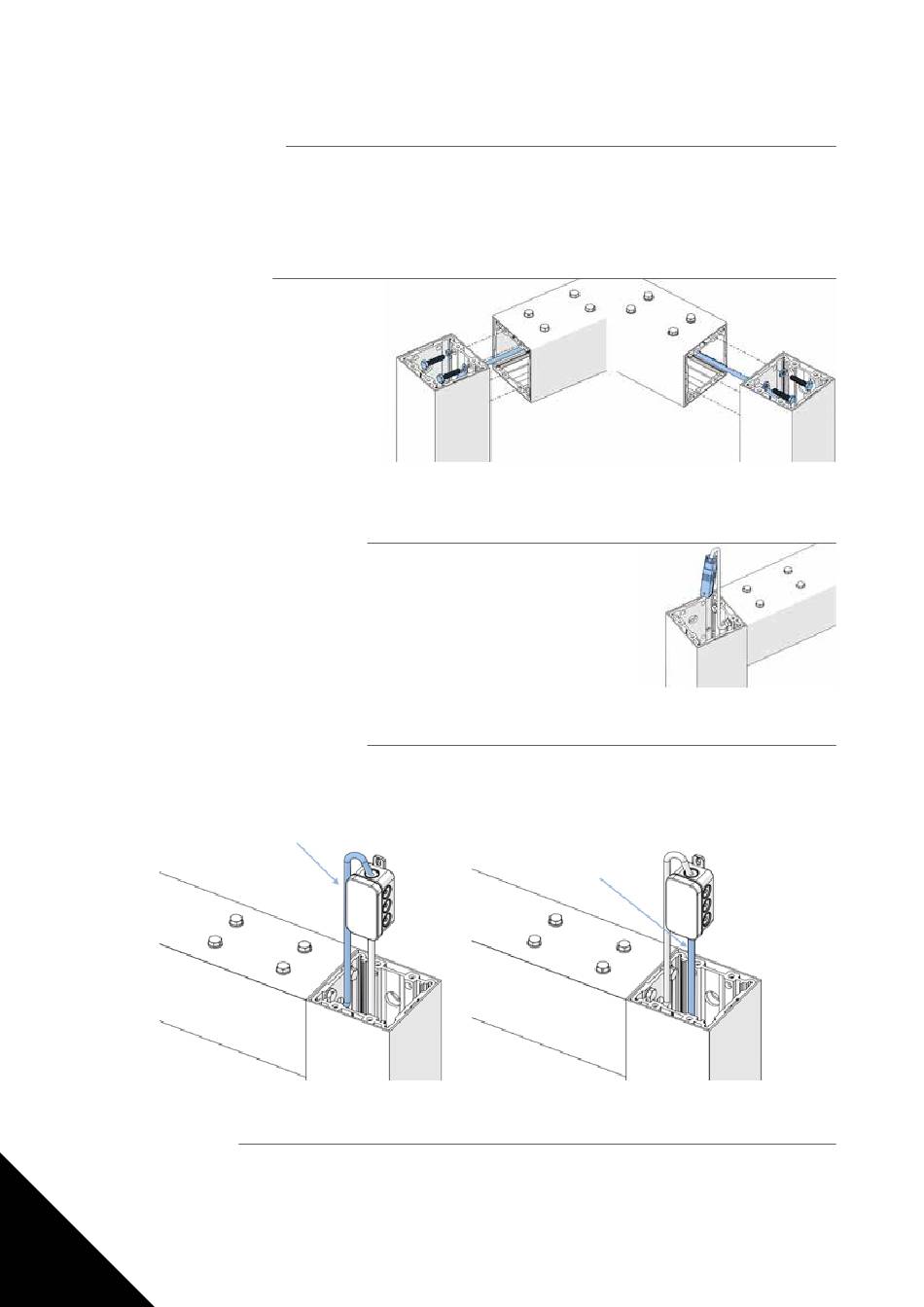

Fixez 2 poteaux à la poutrelle. Ce sera
le côté moteur principal de la Bio-T, par
où le câblage va passer. Assurez-vous
qu'un câble de commande du système
de lambrequin passe par la poutrelle.
8 x vis M8 x 35mm
8 x rondelles M8
1.2. Fixation de la prise rallonge
Connectez du côté avant du système une prise rallonge au câble pour
l'arrivée de l'alimentation 230V.
1.3. Pose de la boîte de jonction
Du côté de la cassette, le câble va à une petite boîte de jonction, qui s'emboîtera plus tard dans
le po teau. Un câble (de terre) est acheminé depuis la base du poteau, qui est connecté au secteur
jusqu'à la boîte de jonction en haut.
Câble alimentation 230V
Câble de Terre
1.4. Pose de l'arc
Poser l'arc assemblé sur 2 semelles en béton en s'assurant que le câble (de terre) est suffisamment libre
en bas (réglez le pied un peu plus haut que la semelle). Mettez l'arc de niveau et fixez-le aux 2 semelles
et béton.
