Les tableaux des § "3.1 Explication du code de marquage du produit", page 5 et § "6.4.1 Câbler toute
la commande ainsi que les reports d'information vers le CMSI", page 11 reprennent les caractéristiques
des entrées :
• E.ALIM (entrée alimentation) ; E.TELE (entrée télécommande) ; E (émission) ; I (intensité nominale) ;
• E.Réarm (entrée réarmement) et E.A.P. (entrée arrêt pompier).

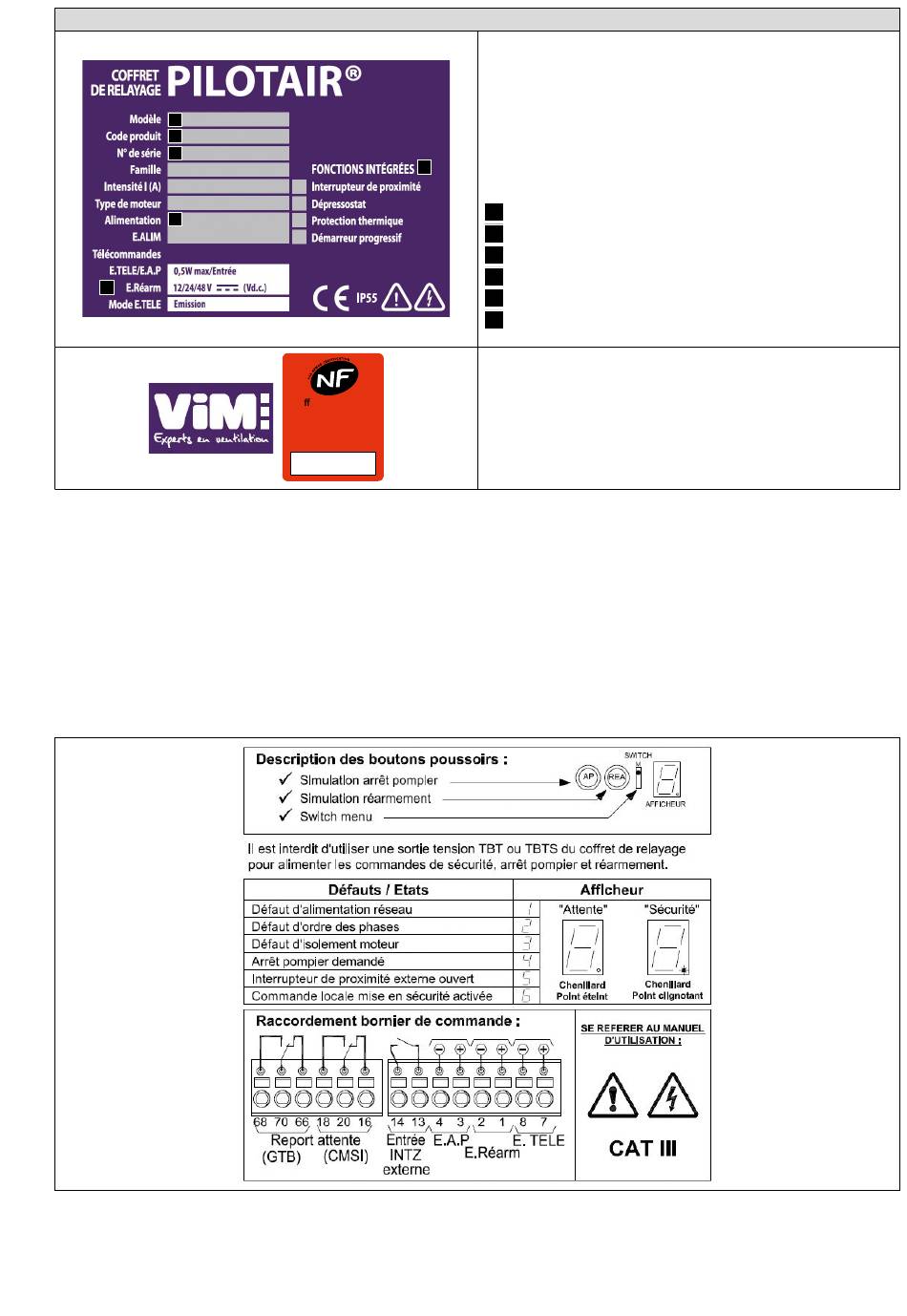

3.1.2 Sous le couvercle du coffret
Etiquette d'explication des indications d'états et défauts du coffret sur l'afficheur, et de raccordement sur
la carte électronique. Le contenu est fonction du modèle de coffret rencontré, voir exemple ci-dessous :
POUR TOUT PILOTAIR
6
Co rets de relayage
pour ventilateur
de désenfumage
NF 537
www.marque-nf.com
06
®
Les différents champs de l'étiquette sont complé-
tés des caractéristiques du produit correspondant.
N° de série composé de 7 chiffres : 2 derniers
chiffres de l'année de fabrication / 2 chiffres =
semaine de fabrication / 3 chiffres = numéro incré-
menté de « 001 » à « 999 ».
Exemple : le 154
ème
de l'année 2017 a pour N° de série : « 1723154 ».
1
Désignation du modèle
2
Référence commerciale
3
Numéro de série du produit
4
Caractéristiques des entrées d'alimentation
5
Caractéristiques des entrées de télécommandes
6
Fonction(s) supplémentaire(s) intégrée(s)
Cette estampille NF garantit la conformité du pro-
duit à la marque NF – Coffrets de relayage pour
ventilateur de désenfumage.
Les 2 chiffres correspondent au code titulaire attri-
bué par AFNOR Certification.
6/20
NT-508930-PILOTAIR-IDC-DP1V-16.6A305A-240215
coffret fabriqué en semaine 23
