Des pièces de rechange peuvent être achetées pour restaurer le
radiateur à son aspect d'origine chez Bromic Heating Pty Ltd (Référez-
vous à la liste de pièces dans ce manuel).

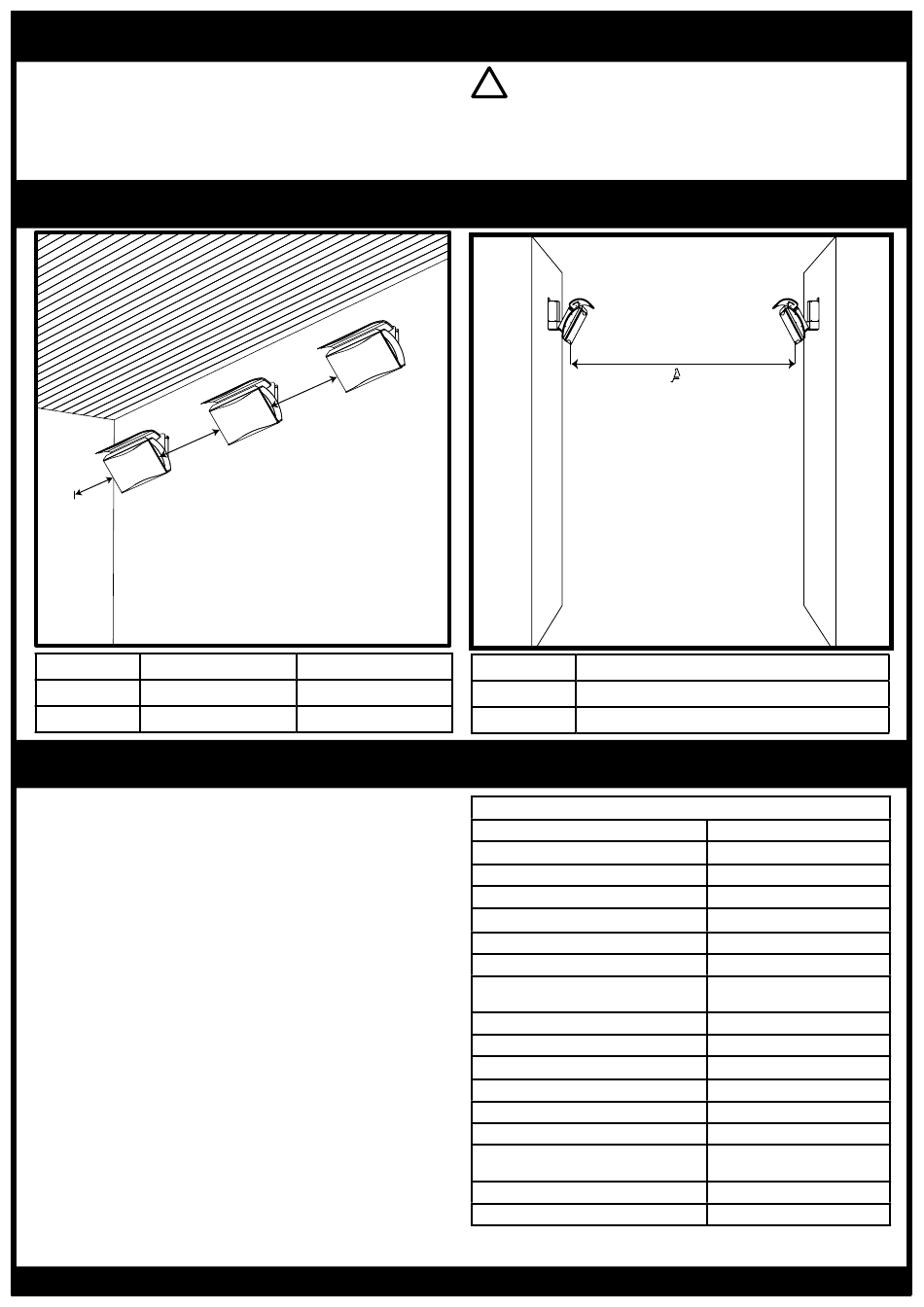

DISTANCE OPTIMALE DE MONTAGE

B
A
Modèle
Série 300 3' (90 cm)
Série 500 3' (90 cm)
DONNÉES DE FONCTIONNEMENT – BOÎTIER DE COMMANDE HONEYWELL
La séquence de fonctionnement qui suit n'est valide que là où les
composants ont été installés en conformité avec les instructions de
montage et d'installation du constructeur. Veuillez ne pas modifier
la configuration de câblage, le circuit de gaz ou toute autre partie
de l'ensemble de radiateur.
Application
Le système de contrôle électronique Honeywell pour brûleurs
à gaz convient pour des brûleurs à induction atmosphérique en
fonctionnement non permanent.
Bien que l'unité Honeywell soit disponible en verrouillage non
rémanent, sa configuration sur les radiateurs de Séries Platinum
Smart-Heat se limite au verrouillage rémanent, c'est-à-dire que
le redémarrage depuis cette condition n'est possible que par la
coupure puis le rétablissement de l'alimentation électrique.
Caractéristiques :
• Conformité avec la norme CSA sur les systèmes automatiques
de surveillance et contrôle de flamme de brûleurs au gaz
• Conformité avec la norme européenne EN298 sur les systèmes
automatiques de surveillance et contrôle de flamme de brûleurs
au gaz
• Conformité avec la norme australienne AGA sur les systèmes
automatiques de surveillance et contrôle de flamme de brûleurs
au gaz
• Surveillance de flamme basée sur la propriété de redressement
de courant de flamme (ionisation)
B
A B
8 – 10' (2,4-3 m)
8 – 10' (2,4-3 m)
www.bromicheating.com
ImPortant
!
N'appliquez en aucun cas aucun revêtement de surface additionnel au
radiateur. L 'utilisation de revêtement additionnel autre que ceux appliqués
durant la fabrication peut entraîner des réactions dangereuses telles
que des fumées toxiques ou un départ d'incendie. Des revêtements
additionnels annuleraient la garantie.
Modèle
Série 300
Série 500
donnÉes tecHnIQues
Tension d'alimentation
Température de fonctionnement
Humidité ambiante
Degré de protection
Minutages :
Durée d'auto-évaluation
Durée de sécurité (ST)
Délai de décrochage sur disparition
de flamme
Consommation au démarrage
Consommation en régime établi
Allumage
Tension d'allumage
Rythme de répétition d'étincelles
Longueur max. de câble
Écartement d'électrodes recom-
mandé
Consommation
Énergie d'étincelles
A
A
19 – 23' (5,7-6,9 m)
26 – 29' (7,8-8,7 m)
110 V-50/60 Hz
-20 à +60 °C
90 % max. à 40 °C
IPX4
1,5 s
25 s
1 s
10 VA
4 VA
15 kV avec charge de 40 pF
33 Hz
1 M
0,14" (3,55 mm)
2,5 VA
3 μAs
