7.7
Test du relais de sécurité
Ouvrez le capot de l'armoire électrique pour avoir accès au relais de sécurité.
Activez le commutateur de débit d'air pour être sûr que le bouton d'arrêt d'urgence n'est pas
enfoncé.
Le relais doit être activé ; mettez le circuit d'entraînement sous tension.
Mesurez la tension de la bobine du relais au niveau des bornes n°5 (A1) et n°104 (A2) ; la tension
doit être d'environ 24 V CC. Si une tension est présente mais le relais n'est pas actif, il est
défectueux.
Le relais de sécurité met sous tension le moteur pas-à-pas, le ventilateur de refroidissement, le
circuit de régulation de la température et le mécanisme central ; vérifiez ces composants si
nécessaire.
Dans des conditions de fonctionnement normal, les voyants de K1, K2, K3 et K4 seront allumés.
Veuillez tester le circuit courant en vous référant au diagramme du circuit.
Four à courroie XB

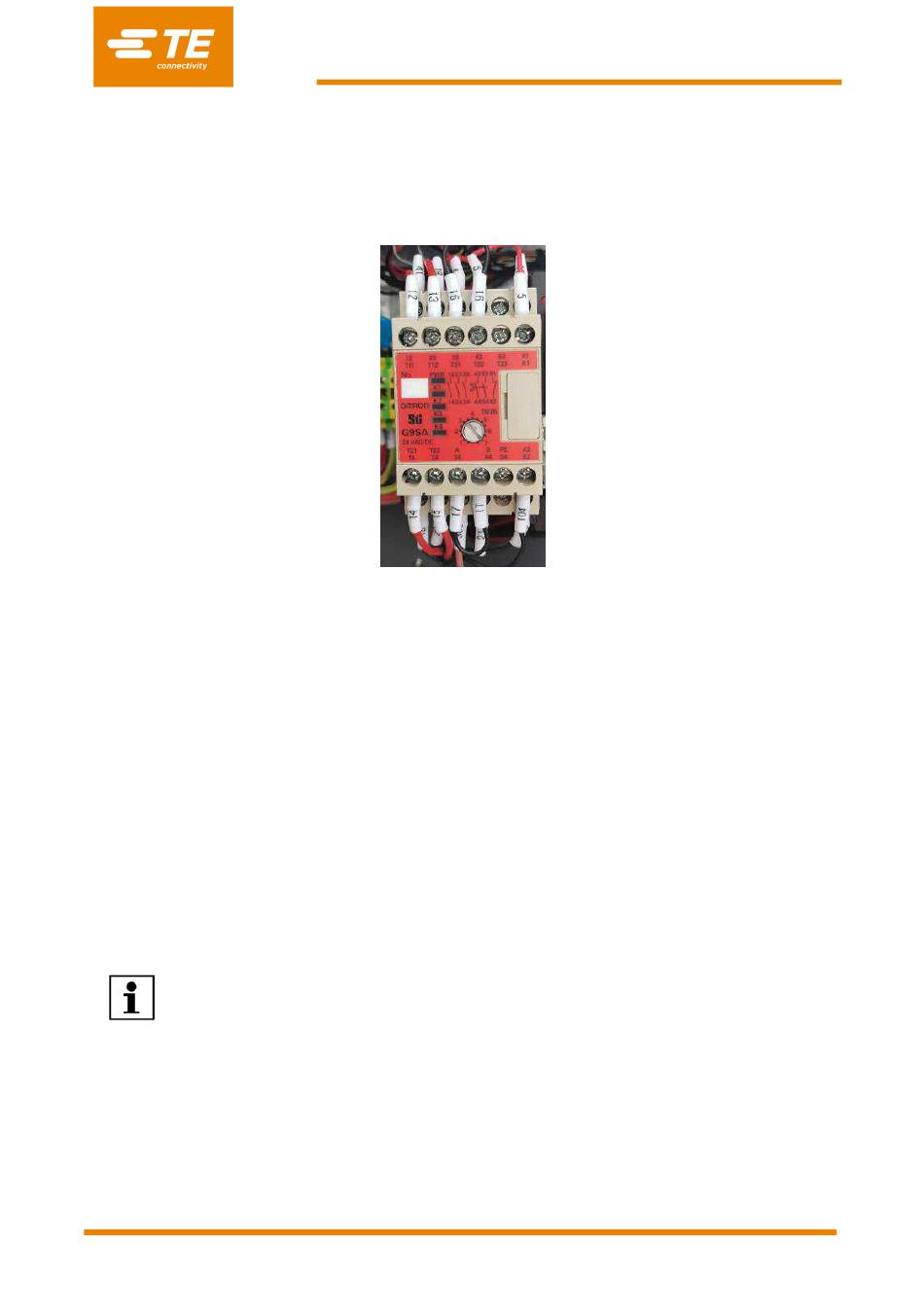

Fig.40 Relais de sécurité (KS1)
Page 57
Rév. A1
Déc. 2020
.
