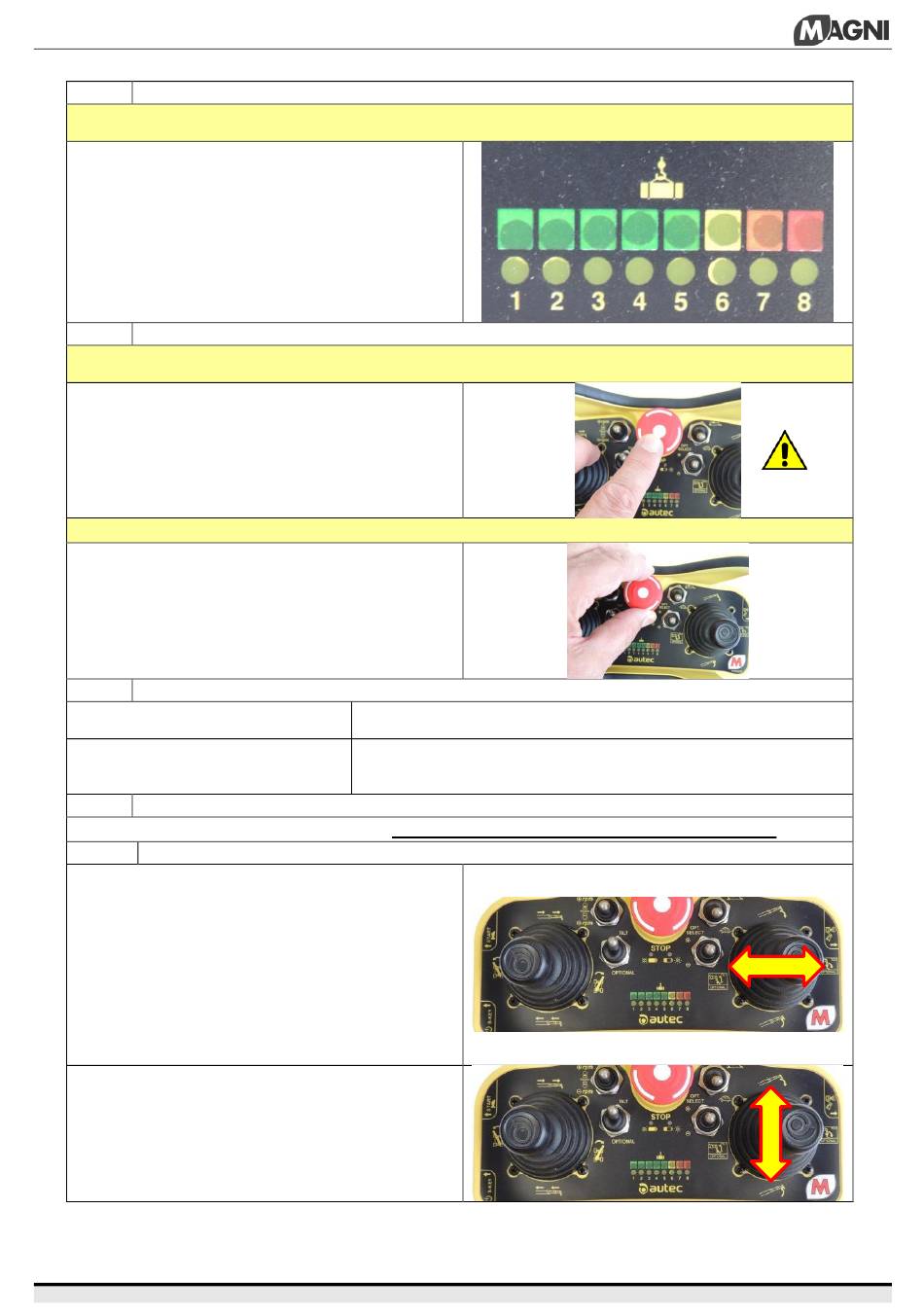

Les diodes LED colorées s'activent en fonction de la charge soulevée par le treuil et de la position de
celui-ci en simulant le diagramme de charge du chariot élévateur;
 les diodes LED vertes identifient une situation
sous contrôle ;
 la diode LED jaune identifie une situation de pré-
alarme ;
 les diodes LED rouges identifient une situation
d'alarme pour des charges excessives ;
5
Dans une quelconque situation d'urgence il est possible d'interrompre immédiatement tout
mouvement du chariot au moyen du bouton rouge au centre de la radio commande ;
 appuyer sur le bouton d'arrêt d'urgence ;
pour rendre opérationnel le bouton d'arrêt d'urgence il faut le réarmer ;
 tourner le bouton dans le sens horaire pour le
réarmer et le rendre à nouveau opérationnel
après une utilisation ;
6
 position lièvre
 position tortue
7
Gère les fonctions optionnelles l'accessoire : interrupteur pour l'usage du tablier porte-fourches.
8
inclinaison à gauche du levier
 interrupteur TILT/OPTION en position TILT:
inclinaison de l'équipement vers le haut ;
 interrupteur TILT/OPTION en position option
OPTIONAL: les fourches se rapprochent ;
inclinaison à droite du levier
 interrupteur TILT/OPTION en position TILT:
inclinaison de l'accessoire vers le bas ;
 interrupteur TILT/OPTION en position option
OPTIONAL: les fourches s'éloignent ;
inclinaison en haut du levier
 descente du bras télescopique ;
inclinaison en bas du levier
 montée du bras télescopique ;
Contrôle état et remplacement des batteries
FC6T-FR-S.1 R.0.docx
Diode LED d'indication diagramme de charge
Bouton d'arrêt d'urgence
interrupteur lièvre/tortue
Les mouvements impartis au chariot avec la console de commande
doivent être effectués à vitesse standard
Les mouvements impartis au chariot avec la console de commande
doivent être effectués à une vitesse réduite de moitié par rapport à la
position lièvre
Interrupteur OPT.SELECT
Joystick droit
