TTK FG-SYS Guide De Démarrage Rapide page 2

Powering FG-SYS
4
Mise sous Tension
All connections being finished, close the FG-SYS F Digital Unit.
EN
Connect the jumper cables, sense cables and accessories (including end
termination plugs) before powering the panel. Power up the FG-SYS digital unit.
When powered up, FG-SYS goes into TEST mode: an audible alarm sounds and
a luminous witness glows red. The luminous witness turns to green while the
digital unit is under TEST, shown on the display:
VERSION 1311/V1.6
SERIAL NUMBER
The digital unit tests one circuit after the other. The display indicates the length
of each sense cable, as well as the overall length of the circuit.
TESTING CABLES
CABLE EC # 1: 15 m
1-DATA HALL 1
TOTAL LENGTH: 15 m
Once the test is finished, the digital unit passes into MONITORING mode:
09/11/2020 11:29
-------SITE NAME-------
LEAK DETECTION
[H]ist [T]est [M]enu
Tous les raccordements étant terminés, fermer la centrale FG-SYS F.
FR
Lorsque tous les câbles - câbles de liaison, câbles détecteurs, câble
d'alimentation - et les accessoires - y compris les prises de terminaison - sont
raccordés, mettre la centrale FG-SYS sous tension.
La mise sous tension de la centrale déclenche une procédure de test général :
une alarme sonore retentit et le témoin lumineux s'allume au rouge. Le témoin
lumineux devient ensuite vert et l'afficheur indique que les circuits sont sous
test.
VERSION 1311/V1.6
NUMERO DE SERIE
La centrale teste un circuit après l'autre. L'afficheur indique la longueur de
chaque câble ainsi que la longueur totale du circuit.
CABLES SOUS TEST
CABLE EC # 1: 15 m
TOTAL LENGTH: 15 m
Une fois que le test est terminé, la centrale passe en mode SURVEILLANCE :
-------NOM DU SITE-------
DETECTION DE FUITES
[H]ist [T]est [M]enu
System Settings
5
Paramétrage du système
The Configuration Menu - accessible via the letter [M] - is used to set the parameters
EN
of the digital unit. To access it, you must enter your secret code. The factory access
code is: 1234. You can change it in this menu.
MENU CONFIGURATION
1-DESIGNATIONS
2-OPERATION
3-SYSTEM PARAMETERS
Sub-menu 1 'Designation' allows configurations of site name, cables names
and cable association*.
Sub-menu 2 'Operation' allows configurations of buzzer, dry contacts, serial
interface (RS232, 422, 485)*.
Sub-menu 3 'System parameters' allows configurations of language, time/
date and system access.
*: Detailed configuration refer to the complete «FG-SYS Digital Unit Operation &
Installation Guide».
All system settings can also be done from a computer, with 'FG-SYS Set Up'
software (downloadable from TTK websites).
SYSTEM TEST
1603-005
TEST SYSTEME
1603-005
1-SALLE DATA 1
09/11/2020 11:29
Le Menu de Configuration - accessible par la lettre [ M ] - permet de paramétrer
FR
la centrale. Pour y accéder vous devez indiquer votre code secret. Le code d'accès
d'usine est : 1234. Vous pourrez le modifier dans ce menu.
MENU CONFIGURATION
1-DENOMINATIONS
2-EXPLOITATION
3-PARAMETRES SYSTEME
Sous-menu 1 « Dénominations » permet de définir la dénomination du site et
des câbles détecteurs, ainsi qu'associer des câbles*.
Sous-menu 2 « Exploitation » permet de configurer le buzzer, les relais et
l'interface série (RS232, 422, 485)*.
Sous-menu 3 « Paramètres système » permet de choisir la langue utilisée,
d'initialiser l'heure, la date et de définir un mot de passe pour accéder au
système de configuration.*
* : Pour les configurations détaillées, reportez-vous au « Guide d'installation et
d'utilisation de la centrale FG-SYS ».
Tous les paramètres du système peuvent également être effectués à partir d'un
ordinateur, avec l'aide du logiciel « FG-SYS Set Up » (téléchargeable sur les sites
Web TTK.
Tests and Simulations of Leaks
6
Tests et Simulations de Fuites
The tests and simulations of leaks are important for:
EN
Verifying the operation of the system
Checking the designation of the cables
Verifying the correspondence between the «as-installed» drawings and the
actual floor plan of the installation.
It is recommended to carry out simulations throughout the installation on all
cables. In particular, a leak simulation is necessary in the areas deemed at-risk
(e.g. air-conditioning, valves, bathrooms, condensation, low points, etc.).
LEAK
DATA HALL 1
LOCALISATION: 58 m
03/12/2020 12:16
Les tests et simulations de fuites sont indispensables pour :
FR
Contrôler le fonctionnement du système
Vérifier la dénomination des câbles
Réaliser un synoptique précis de l'installation
Il est recommandé de réaliser des simulations sur les câbles. En particulier, des
simulations de fuite sont nécessaires dans les zones à risque (par exemple, l'air
conditionné, vannes, sanitaires, condensats, points bas...).
FUITE
SALLE DATA 1
LOCALISATION: 58 m
03/12/2020 12:16

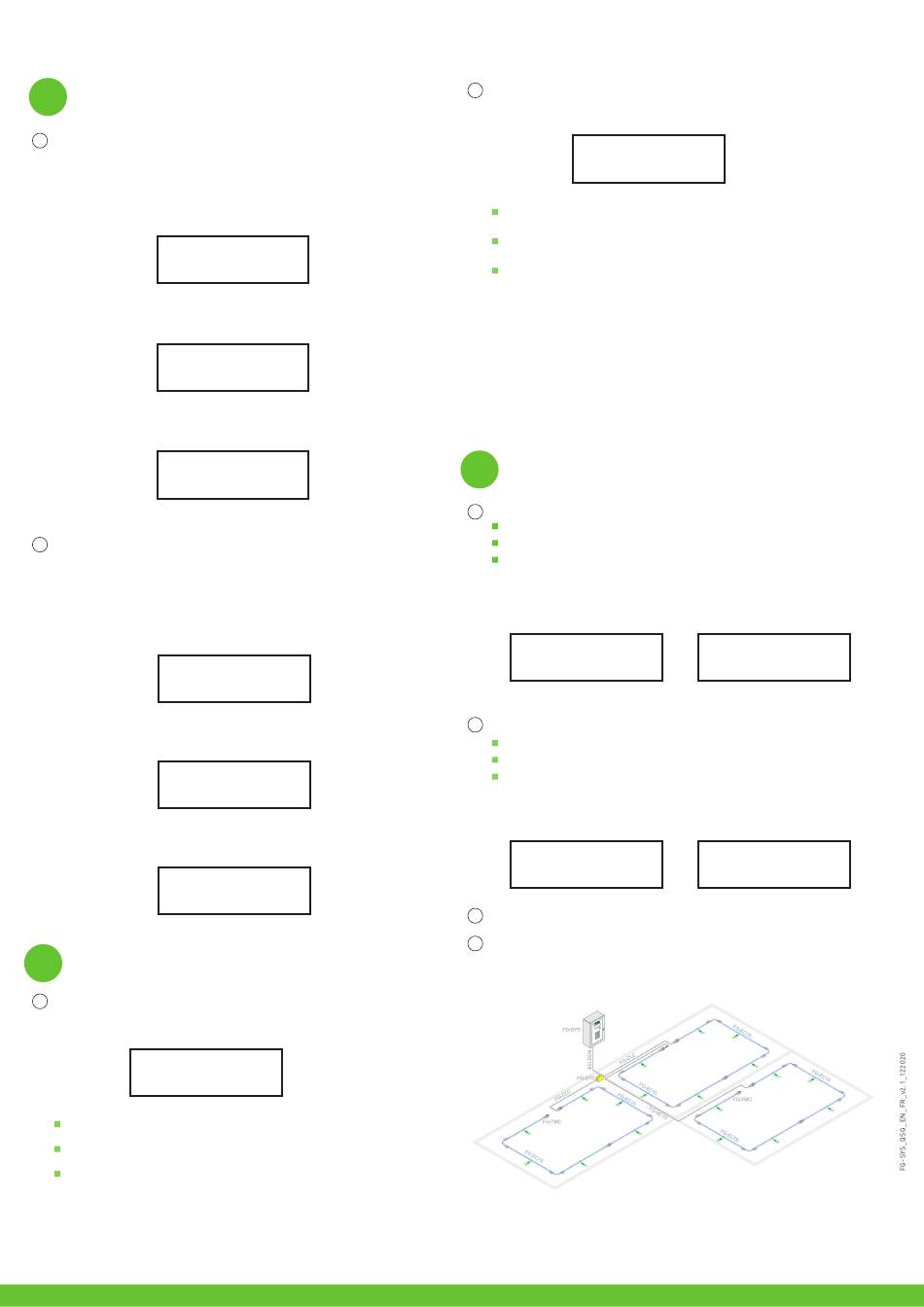

EN Below is an example of FG-SYS installation layout.
Le schéma ci-dessous est un exemple d'installation de la centrale FG-SYS.
FR
END OF FAULT
DATA HALL 1
LOCALISATION: 58 m
03/12/2020 12:49
FIN DE DEFAUT
SALLE HALL 1
LOCALISATION: 58 m
03/12/2020 12:49
