Vérifiez la tension d'alimentation à l'arrière de l'appareil par rapport à votre alimentation. Dans le cas
d'un changement de tension d'alimentation, procédez comme suit :
1)
Déconnectez l'instrument de toute source d'alimentation.
2)
Après avoir enlevé les vis retenant le boitier, retirez la partie haute du boitier.
3)
Changez les connexions du transformateur comme suit :
4)
Remontez l'instrument en suivant les opérations ci-dessus dans l'ordre inverse.
5)
Changez la référence de tension sur le panneau arrière (pour montrer le nouveau réglage) afin
d'être conforme avec la norme de sécurité.
6)
Changez le fusible avec un correspondant au bon calibre.
Fusible
Assurez-vous de la bonne compatibilité fusible-tension. Les références fusibles sont :
pour un fonctionnement en 230V : 250 mA (T) 250 V HPC
pour un fonctionnement en 100V ou en 115V : 500 mA (T) 250 V HPC
Pour remplacer le fusible, déconnectez le cordon secteur de la prise d'entrée et enlevez la
protection fusible sous les broches en abaissant les deux clips, avec des tournevis, pour que
l'emplacement soit ouvert facilement. Changez le fusible et replacez la protection.
Uniquement remplacer les fusibles par des fusibles d'intensité nominale requise et de type
spécifié. Il est interdit d'utiliser des fusibles bricolés et de court-circuiter des porte-fusibles.
Cordon Secteur
Lorsqu'un cordon secteur à trois conducteurs et aux extrémités dénudées est utilisé, celles-ci
doivent être connectées comme suit:
MARRON
BLEU
VERT/JAUNE -
Toute interruption du conducteur de terre, à l'intérieur ou à l'extérieur de l'instrument, rend cet
instrument dangereux. Toute interruption intentionelle est interdite. Les mesures de protection ne
doivent pas être annulées par l'utilisation d'un prolongateur non équipé d'un conducteur de
protection.
12

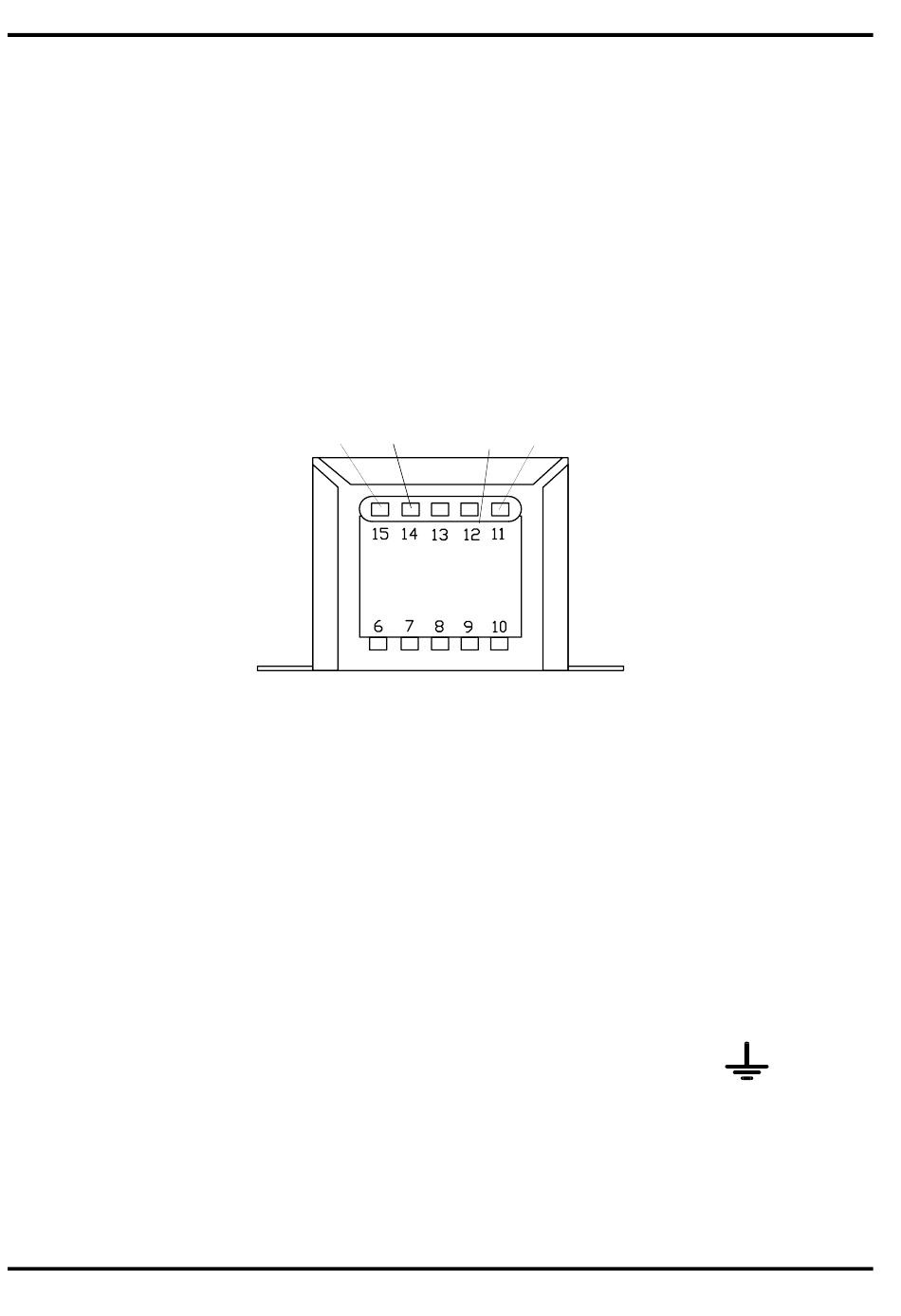

Pour un fonctionnement 230V, connectez le fil marron à la broche 15
Pour un fonctionnement 115V, connectez le fil marron à la broche 14
Pour un fonctionnement 100V, connectez le fil marron à la broche 13
230 V
-
SECTEUR-TENSION
-
SECTEUR-NEUTRE
TERRE
ATTENTION ! CET APPAREIL DOIT ETRE MIS A LA TERRE
115 V
100V 0V
0 V
Installation
Symbole de prise de terre de sécurité
