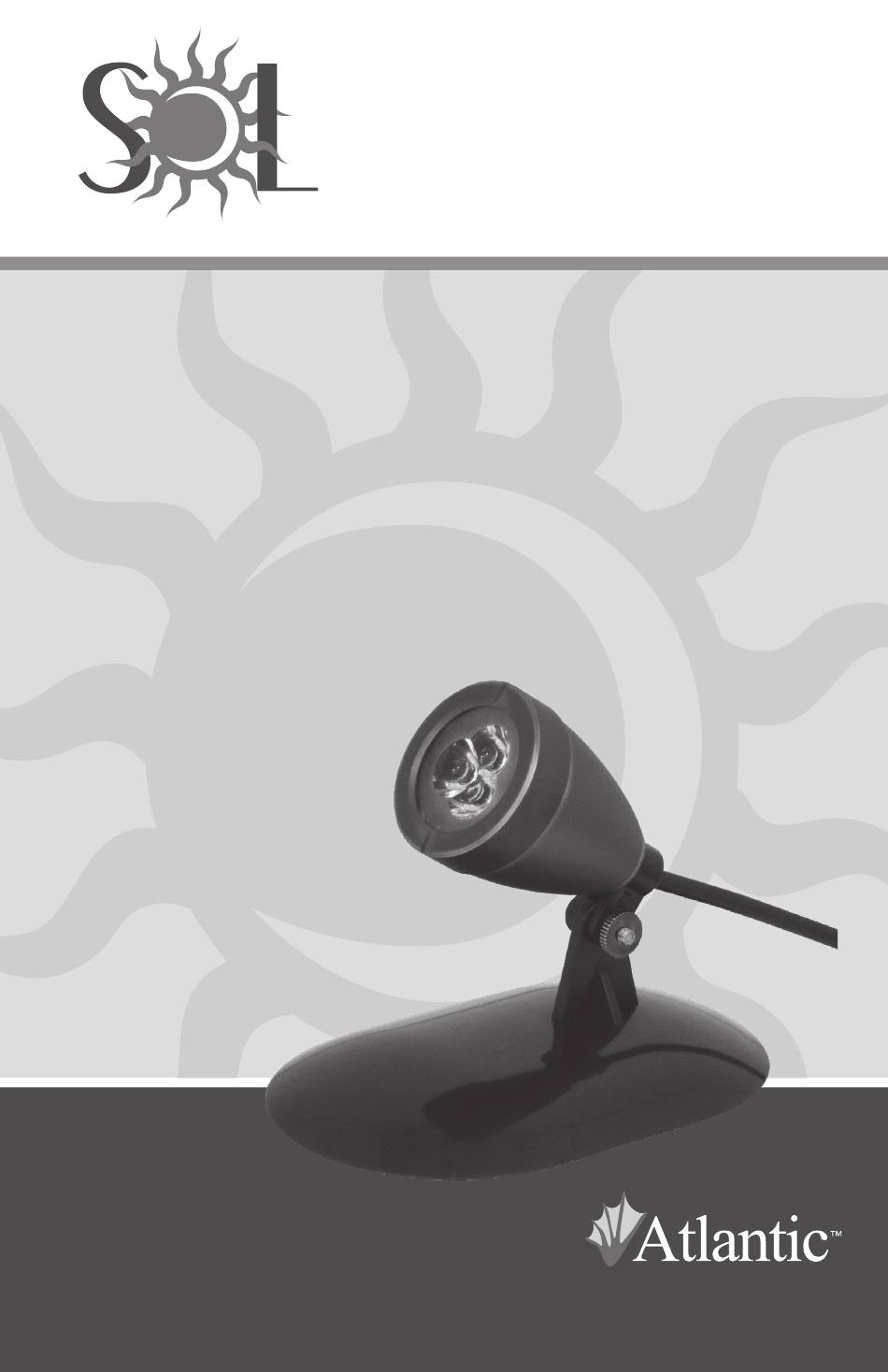

L I G H T I N G
Operating Manual
Manuel d'utilisation
Manual de operación
Color Changing Lighting
Éclairage à couleurs changeantes
Luminarias con cambio de color
Includes Models
Couvre les modèles
Modelos incluidos:
SOLCC2
SOLCC6
SOLCCLR
SOLCCMX3
SOLCCEXT
330.274.8317
www.atlanticwatergardens.com

Publicité

Table des Matières
loading

Sommaire des Matières pour Atlantic SOL Lighting SOLCC2

  • Page 1 L I G H T I N G Operating Manual Manuel d’utilisation Manual de operación Color Changing Lighting Éclairage à couleurs changeantes Luminarias con cambio de color Includes Models Couvre les modèles Modelos incluidos: SOLCC2 SOLCC6 SOLCCLR SOLCCMX3 SOLCCEXT 330.274.8317 www.atlanticwatergardens.com...
  • Page 2 Introduction Thank you for purchasing Color Changing SOL Lighting. Atlantic’s SOL lighting features solid brass bodies with an oil-rubbed bronze finish. These LEDs create a vibrant nighttime atmosphere with 48 different colors and 18 different pre-programed color changing combinations. Multiple LEDs can be connected to run through one transformer and be controlled by one remote.
  • Page 3 • Always verify that the lens cover is tightly secured before submersing the fixture. • Never cut or shorten the light cord between the Control Module and the light fixture. Altering the Light Cord will damage the LEDs and void warranty. •...
  • Page 4: Remote Control Functions

    Operation Technical Data (Control Module) Input Power: AC12V Working Temperature: Output Power: DC12V - 80 watts max 0ºF -140ºF (-20°C - 60ºC) Output Current: 2A /circuit Output: 3 circuits (R/G/B) Remote Control Functions Brightness (Down) On Button Touch and release to turn Speed (Up) the lights on.
  • Page 5 • To switch to the Preset Light Changing Modes: hold the B button for three seconds or until the light changes to Crystal White. Press the D button, and the light will return to the last preset mode displayed while in the Light Changing Modes.
  • Page 6 SOLCC6: Brass Lens Ring LED Bulb Brass Body Gasket Lens Slot Warranty All SOL Lighting carries a five-year limited warranty. This limited warranty is extended solely to the original purchaser commencing from the date of the original purchase receipt and is void if any of the following apply: •...
  • Page 7: Troubleshooting Guide

    Troubleshooting Guide Always turn off power before inspecting the Color Changing Fixture. Failure to observe this precaution can result in a serious accident. Before ordering repairs, carefully read through this instruction booklet. If the problem persists, contact your dealer. Problem Possible Cause Possible Solution Remote is not working...
  • Page 8: Avant L'installation Ou L'utilisation

    Introduction Merci de votre achat d’un éclairage SOL à couleurs changeantes. Tous les éclairages SOL d’Atlantic comportent des corps en laiton plein avec une finition bronze huilé. Ses diodes électroluminescentes créent une atmosphère nocturne vibrante avec 48 couleurs différentes et 16 combinaisons programmées à l’avance de changement de couleurs.
  • Page 9 • Un positionnement correct de l’éclairage est important pour chaque projet. Dans la mesure du possible les éclairages doivent être placés dirigés hors de la zone de visionnement pour minimiser les points d’aveuglement. • Quand vous camouflez le cordon de l’éclairage avec des cailloux et du gravier, laissez toujours assez de mou au cordon pour que l’éclairage puisse être sorti au-dessus du niveau de l’eau pour les interventions de service.
  • Page 10: Fonctionnement

    • La commande à distance nécessite deux (2) piles AAA (non incluses). Ne touchez pas la face de cette commande pendant l’installation de ses piles. Branchement des éclairages Suivez le schéma de raccordement ci-dessous pour brancher tous les câbles. Le module de commande SOLCCMX3 et le répartiteur 3 voies accepteront n’importe quelle combinaison de styles d’éclairage SOL à...
  • Page 11: Synchronisation De La Télécommande Avec L'unité De Commande

    Modes de changements d’éclairage prédéterminés Sélection des modes • Pour passer au disque des couleurs : Maintenez le bouton A pendant 2 secondes et l’éclairage va revenir à la dernière couleur affichée en étant dans le mode de disque des couleurs. Passez votre doigt autour du disque des couleurs pour sélec- tionner une nouvelle couleur.
  • Page 12: Garantie

    SOLCC2: Anneau de lentille en laiton Corps en laiton Lampe de Joint Fente Fente disque SOLCC6: Anneau de lentille en laiton Lampe DEL Corps en laiton Joint Fente Fente Garantie Tous les éclairages solaires portent une garantie limitée de cinq ans. Cette garantie limitée est accordée seulement à...
  • Page 13: Guide De Dépannage

    Guide de dépannage Coupez toujours l’alimentation électrique avant d’inspecter l’éclairage à DEL. Ne pas observer cette précaution peut entraîner un accident grave. Avant de demander des réparations, lisez attentivement ce tableau d’aide. Si le problème persiste, contactez votre revendeur. Problème Cause possible Solution possible La commande à...
  • Page 14 Introducción Gracias por comprar luminarias con cambio de color SOL. La línea de iluminación SOL de Atlantic cuenta con cuerpos de latón macizo con acabado en bronce aceitado. Estas luces LED crean una vibrante atmósfera nocturna con 48 colores distintos y 16 combinaciones diferentes de cambio de color predefinidas. También se pueden conectar varias luminarias LED a un solo transformador y controlarlas desde un control remoto.
  • Page 15 • Siempre que haya que camuflar el cable de la luminaria con rocas y grava, deje cable suficiente de manera que sea posible levantarla por encima del nivel del agua para realizar mantenimiento. • Siempre verifique que el aro de la lente esté firmemente asegurado antes de sumergir la luminaria.
  • Page 16: Funciones Del Control Remoto

    Conexión de las luces Conecte todos los cables de acuerdo a lo indicado en el siguiente diagrama de conexión. El módulo de control SOLCCMX3 y el repartidor de 3 salidas admite cualquier combinación de luminarias con cambio de color SOL. Si necesita más luces, se pueden conectar repartidores múltiples entre sí...
  • Page 17 Modos de cambio de luces preseleccionados Selección de modo • Para conmutar a la Rueda de colores: retenga el botón A durante dos segundos. La luz volverá al último color exhibido cuando estaba en el modo Rueda de colo- res. Recorra la rueda de colores con su dedo para seleccionar un nuevo color. •...
  • Page 18 SOLCC2: Aro de latón de la lente Cuerpo de latón Disco de Junta Lente Ranura lámparas SOLCC6: Aro de latón de la lente LED Bulb Cuerpo de latón Junta Lente Ranura Garantía Todos los artefactos de iluminación SOL cuentan con una garantía limitada por 5 años.
  • Page 19: Guía De Solución De Problemas

    Guía de solución de problemas Siempre apague la alimentación eléctrica antes de inspeccionar las luminarias con cambio de color. El incumplimiento de esta precaución puede resultar en un accidente grave. Antes de solicitar una reparación, lea atentamente este manual de instrucciones. Si el problema persiste, comuníquese con el distribuidor de su localidad.
  • Page 20 1-877-80-PONDS www.atlanticwatergardens.com...
