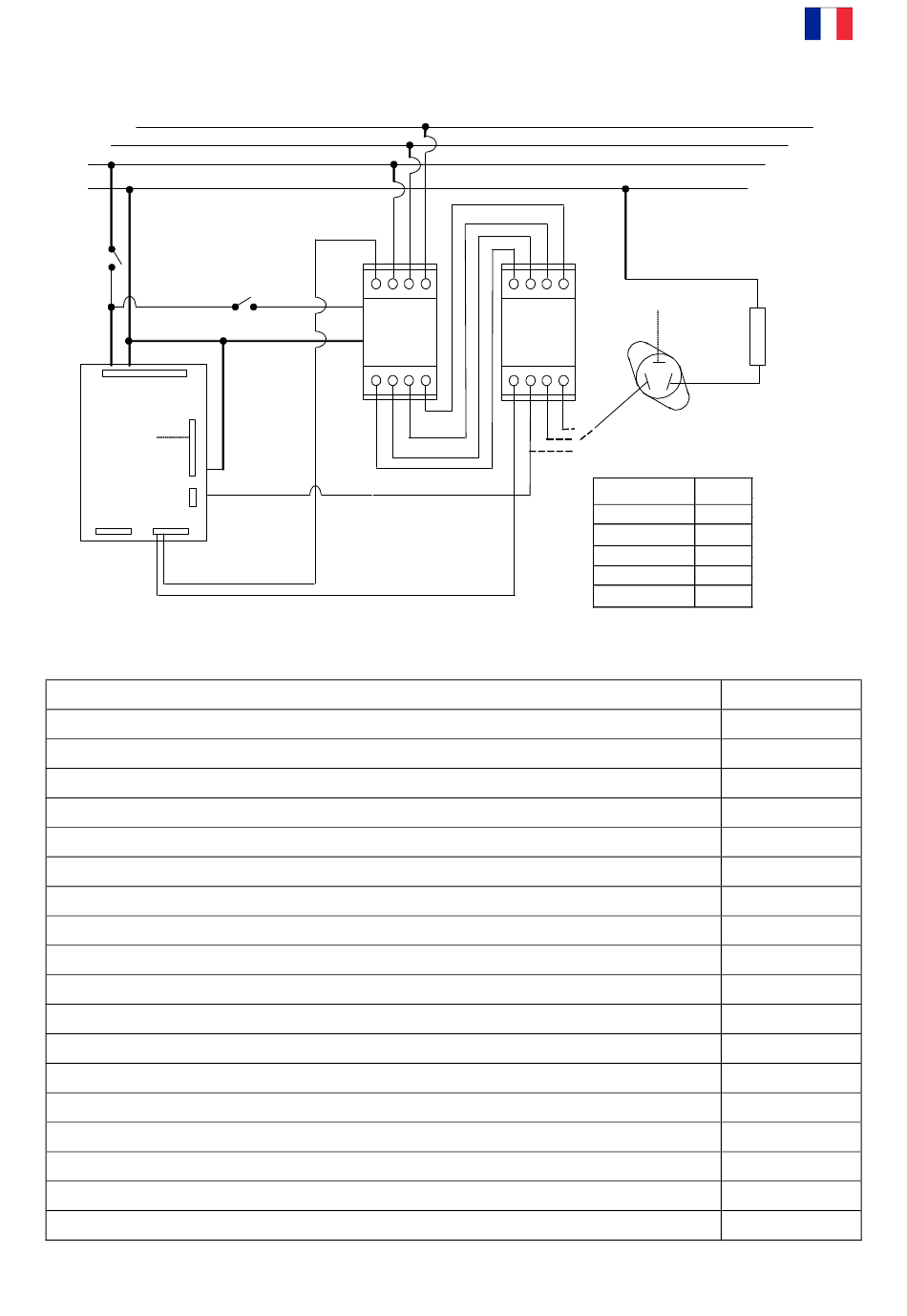

SCHÉMA DE CÂBLAGE - PUISSANCE (triphasé)
T
S
R
N
ON/OFF
960ELT
GX
Conta t
TS
Légende du schéma de câblage
Phase
Neutre
Phase sectionnée par le contacteur
Pompe de l'installation
Phases sélectionnées par un contacteur
Commande du gate triac n°1
Commande du gate triac n°2
Commande du gate triac n°3
Commande du gate triac n°5
Commande du gate triac n°5B
Sonde départ
Sonde externe
Pressostat d'eau
Thermostat de sécurité
Thermostat d'ambiance (bornes pré-réglées)
Connexion du contrôle à distance OpenTherm (en option)
Interrupteur principal (retire également l'alimentation de la carte)
Terre fonctionnelle dérivée du point de mise à la terre
Point de mise à la terre de sécurité sur l'application
TS
N
FT
G1
G2
G3
G4
G5
G5B
14
GX
R
A1
A2
R
R
S
S
T
T
F
N
FT
PI
FT-RT-ST-TT
G1
G2
G3
G5
G5B
SM
SE
PSA
TS
TA
OT
ON/OFF
F.E.
PE
triac-
