10.4.5.
ÉTAPE 5

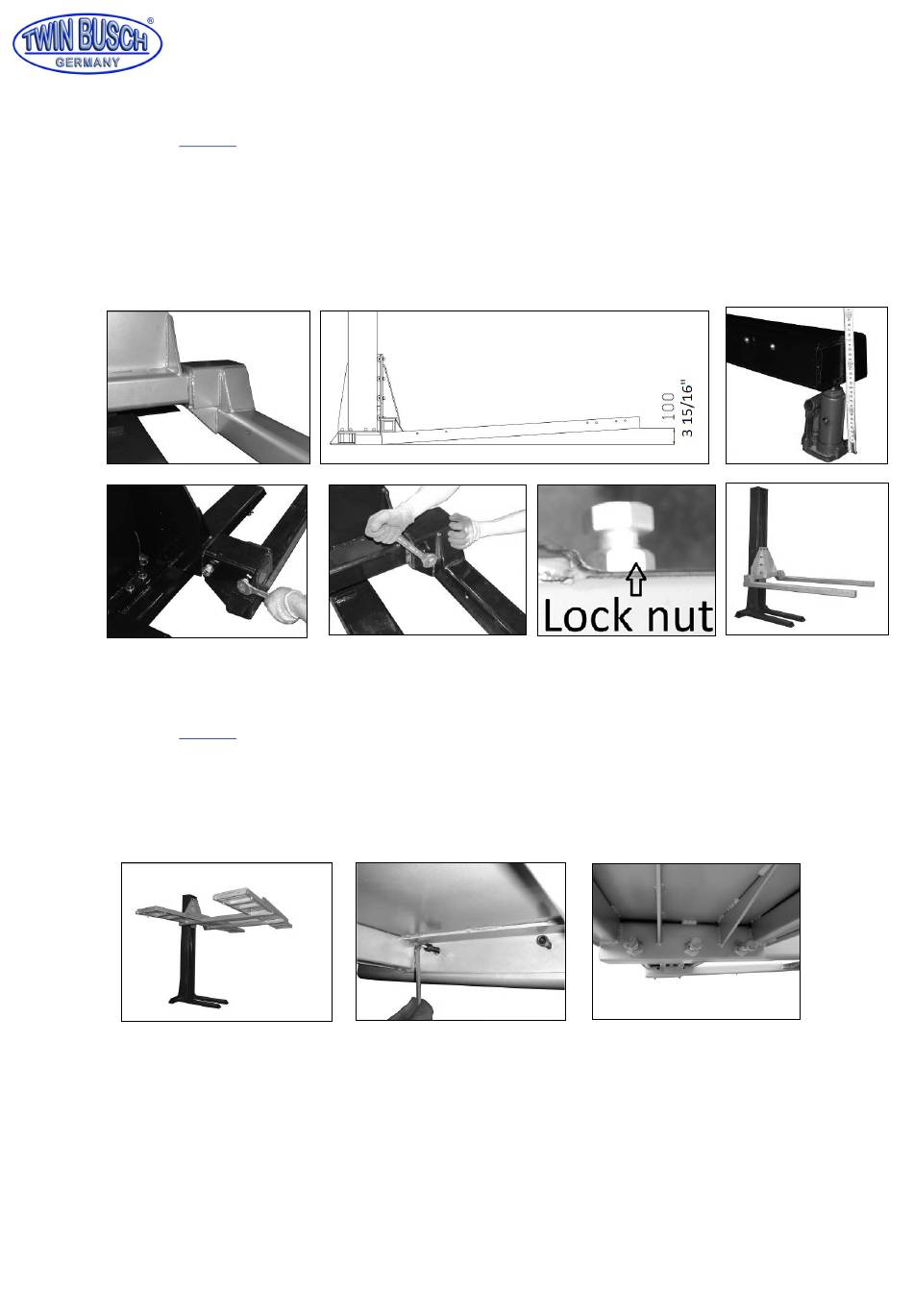

Positionnez ensuite les deux bras sur le cadre de l'élévateur (fig. 9-A). Pour que les plates-formes
deviennent horizontales lorsque des voitures y sont garées, vous devez prérégler les bras comme suit :
Soulevez d'abord les extrémités arrière des bras à l'aide d'un cric à 100 mm (fig. 9-B, C). Serrez ensuite
les deux vis à l'arrière et la vis avant (fig. 9-D & E). Serrez ensuite l'écrou dans la bonne position.
Fig. 9-A, B, C, D, E, F, G Mise en place des bras
10.4.6.
ÉTAPE 6
Montez les pistes sur les bras de l'élévateur. Si elles sont difficiles à déplacer, vous pouvez utiliser une
chaîne et un tendeur pour vous aider. Positionnez les plates-formes en fonction des trous de fixation sur
les bras. Vissez ensuite les traces sur les bras de levage et les écrous de réglage. (fig. 10-A, B, C)
Fig. 10-A, B, C Fixation de la piste
Sous réserve de fautes d'impression, d'erreurs et de modifications.
Manuel Pont élévateur de parking à 1 colonne TW 127 P-G
Page | 12
