Sommaire des Matières pour FRISQUET HYDROMOTRIX EVOLUTION 25kW

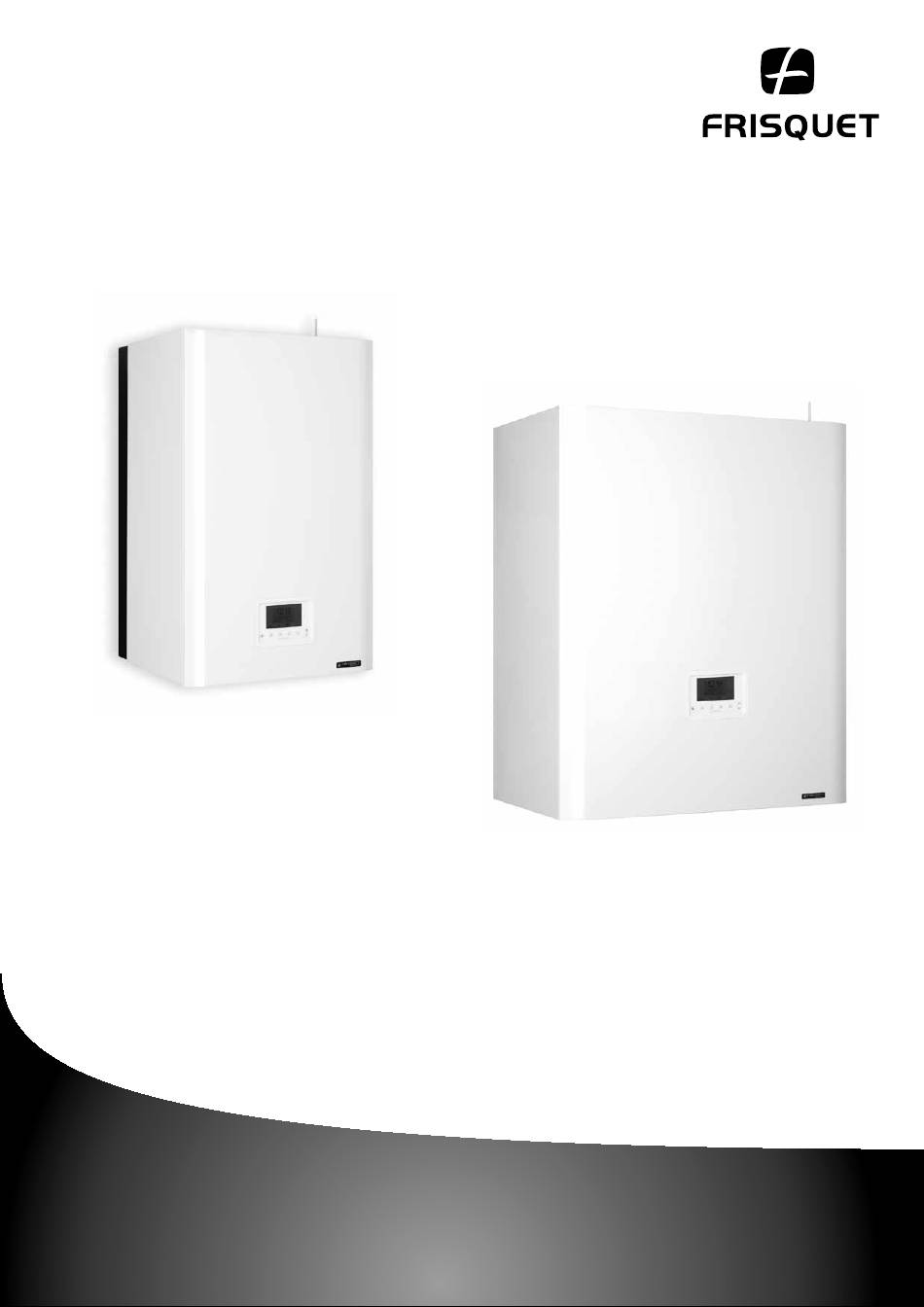

- Page 1 ECO RADIO SYSTEM Visio ® HYDROMOTRIX - HYDROCONFORT EVOLUTION 25/30kW Cheminée (B1) INSTALLATION Français...
-
Page 2: Table Des Matières
SOMMAIRE 1 - INSTALLATION Éléments dimensionnels ............. . . 4 Mise en place de la barre d’accrochage de la chaudière Évolution Hydromotrix - Hydroconfort . -
Page 3: Chaudière À Tirage Naturel
A LIRE EN PREMIER Une chaudière type [HYDROMOTRIX EVO VISIO...+ UPECM...] doit impérativement être associée à un UPEC. L’ensemble est indissociable et constitue une «Chaudière Mixte». L‘alimentation électrique d’une ligne dédiée doit être protégée par un disjoncteur différentiel 30mA associé à une protection contre les surintensités calibre 16A. -
Page 4: Installation
1 - INSTALLATION ÉLÉMENTS DIMENSIONNELS HYDROMOTRIX ÉVOLUTION 25 kW 30 kW Évacuation des produits de combustion: 25 kW Ø125 30 kW Ø139 Poids en charge 25 kW 72 kg 30 kW 88 kg HYDROCONFORT ÉVOLUTION Poids en charge 25 kW 173 kg... -
Page 5: Mise En Place De Le Barre D'accrochage
MISE EN PLACE DE LE BARRE D’ACCROCHAGE • Déterminer sa position en fonction de l’emplacement final de la chaudière et de ses dimensions. • Vérifier sa mise à niveau et la sceller avec des fixations de Ø 9 mm 8 mm. 9 mm •... -
Page 6: Raccordement Des Accessoires Hydraulique Et Gaz Pour Hydromotrix - Hydroconfort
2 - RACCORDEMENT DES ACCESSOIRES HYDRAULIQUE ET GAZ RACCORDEMENT DES ACCESSOIRES HYDRAULIQUES ET GAZ pour Hydromotrix, Hydroconfort Accessoires fournis • Vanne Départ .....M20x27-3/4” •... -
Page 7: Mise En Service
3 - MISE EN SERVICE Le circuit électrique de la chaudière est sous tension dès que la prise est raccordée et quelque soit la position du bouton «marche / arrêt». PARAMÉTRAGE DES SWITCHS Avec ballon Chaufferie Modulaire (Condensation uniquement) Position impérative Position impérative La chaudière est livrée dans une situation “Installation”. -
Page 8: Eau Chaude Sanitaire
(suite du chapitre 3.4) La chaudière va effectuer un auto contrôle avec un affichage sur l’écran «calibration en cours» pendant quelques minutes. La température de la zone 1 (Z1) s’affiche et correspond au réseau de chauffage principal. Fixer la consigne de température de départ chauffage souhaitée en appuyant sur la touche du tableau de bord (réglage de 5°C en 5°C).Votre sélection faite, cette... -
Page 9: Menu Utilisateur
4 - INITIALISATION ECO RADIO SYSTEM Visio® MENU UTILISATEUR Vacances Date Heure Eté / Hiver Auto Voir notice Mise à l’heure d’utilisation Eco Eau Chaude Choix des séquences Language Contraste MENU PROFESSIONNEL : Mise en service Radio Tester la communication radio Effacer un appareil radio Remplacer un appareil radio Régulation Chauffage... - Page 10 Un circuit avec un Satellite d’Ambiance (mise en service rapide)
-
Page 11: Circuit Avec Une Sonde Extérieure Avec Ou Sans Influence D'ambiance
Un circuit avec une Sonde Extérieure Avec ou Sans influence d’Ambiance... - Page 12 ème Circuit Chauffage Direct avec Circulateur (Zone 2)
-
Page 13: Ème Ou 3 Ème Circuit Chauffage Avec Module(S) Hydraulique(S) Zone 2 Ou 3
ème Circuit Chauffage avec Module(s) Hydraulique(s) Zone 2 / 3... -
Page 17: Contact Externe
Contact externe... -
Page 21: Changement De Gaz
5 - CHANGEMENT DE GAZ Les chaudières sont transformables en Gaz Naturel H (Lacq), Gaz naturel L (Groningue) et Propane. Cette opération est simplifiée INJECTEUR GAZ (Gaz Naturel (Gaz Naturel L (Gaz par le seul remplacement de l’injecteur gaz. H Lacq ) Groningue) Propane) La chaudière est livrée pour utilisation au Gaz Naturel H. -
Page 22: Vidange De La Chaudière
7 - VIDANGE DE LA CHAUDIERE Retirer le bouchon de vidange A. Vidanger la chaudière en dévissant l’écrou B. Ouvrir le purgeur manuel. 8 - PROTECTION CONTRE LE GEL Vidanger totalement l’installation de chauffage et la chaudière ou les protéger par un antigel chauffage. Vidanger totalement le circuit d’eau sanitaire dans tous les cas. -
Page 23: Caractéristiques Techniques
11 - CARACTÉRISTIQUES TECHNIQUES HYDROMOTRIX HYDROCONFORT Modèle Unité EVOLUTION EVOLUTION VISIO VISIO 25.80 Catégorie II 2Esi 3P Dispositif de chauffage mixte Puissance thermique nominale Prated A la puissance thermique nominale et en régime haute température Puissance utile A 30 % de la puissance thermique nominale et en régime basse température η... -
Page 24: Schéma Électrique Hydromotrix Hydroconfort
12 - SCHÉMA ELECTRIQUE HYDROMOTRIX / HYDROCONFORT SCHÉMA DE CÂBLAGE GÉNÉRAL Tableau de bord Interrupteur marche / arrêt Antenne Carte électronique Électrodes Manostat Terre 230V différenciel Sauf VMC Moteur de ventilateur Sonde départ Sécurité de surchauffe Transformateur d’allumage Sonde corps de chauffe Bloc gaz Capteur de pression d’eau... - Page 25 13 - NOMENCLATURE HYDROMOTRIX ÉVOLUTION 25 VISIO 1 - Silencieux d’admission HM 25 VISIO EVO II 2 - Antenne 3 - Électrodes (allumage et ionisation) 4 - Robinet gaz 5 - Bloc gaz 6 - Vanne d’isolement départ chauffage 7 - Vanne d’isolement retour chauffage 8 - Manostat 9 - Vidange 10 - Vase d’expansion...
- Page 26 15 - NOMENCLATURE HYDROCONFORT ÉVOLUTION 25.80 VISIO 1 - Silencieux d’admission 2 - Antenne HC 25 80 VISIO EVO II 3 - Électrodes (allumage et ionisation) 4 - Robinet gaz 5 - Bloc gaz 6 - Vanne d’isolement retour chauffage 7 - Vanne d’isolement départ chauffage 8 - Manostat 9 - Vidange...
-
Page 27: Anomalie : Aide Au Diagnostic
16 - ANOMALIE : Aide au diagnostic SONDES DE TEMPÉRATURE (CTN) HYDRAULIQUE GAZ BRÛLÉS RÉGULATION GAZ ÉLECTRIQUE... -
Page 28: Garantie
20, rue Branly ZI Beauval 77109 MEAUX Cedex Tel : 01 60 09 91 00 - Fax : 01 60 25 38 50 Réf. 310704_15 FRISQUET S.A. se réserve le droit de modifier à tout moment, sans préavis, les caractéristiques données dans ses catalogues, dépliants et tarifs...
