3 - Mode d'utilisation de la machine

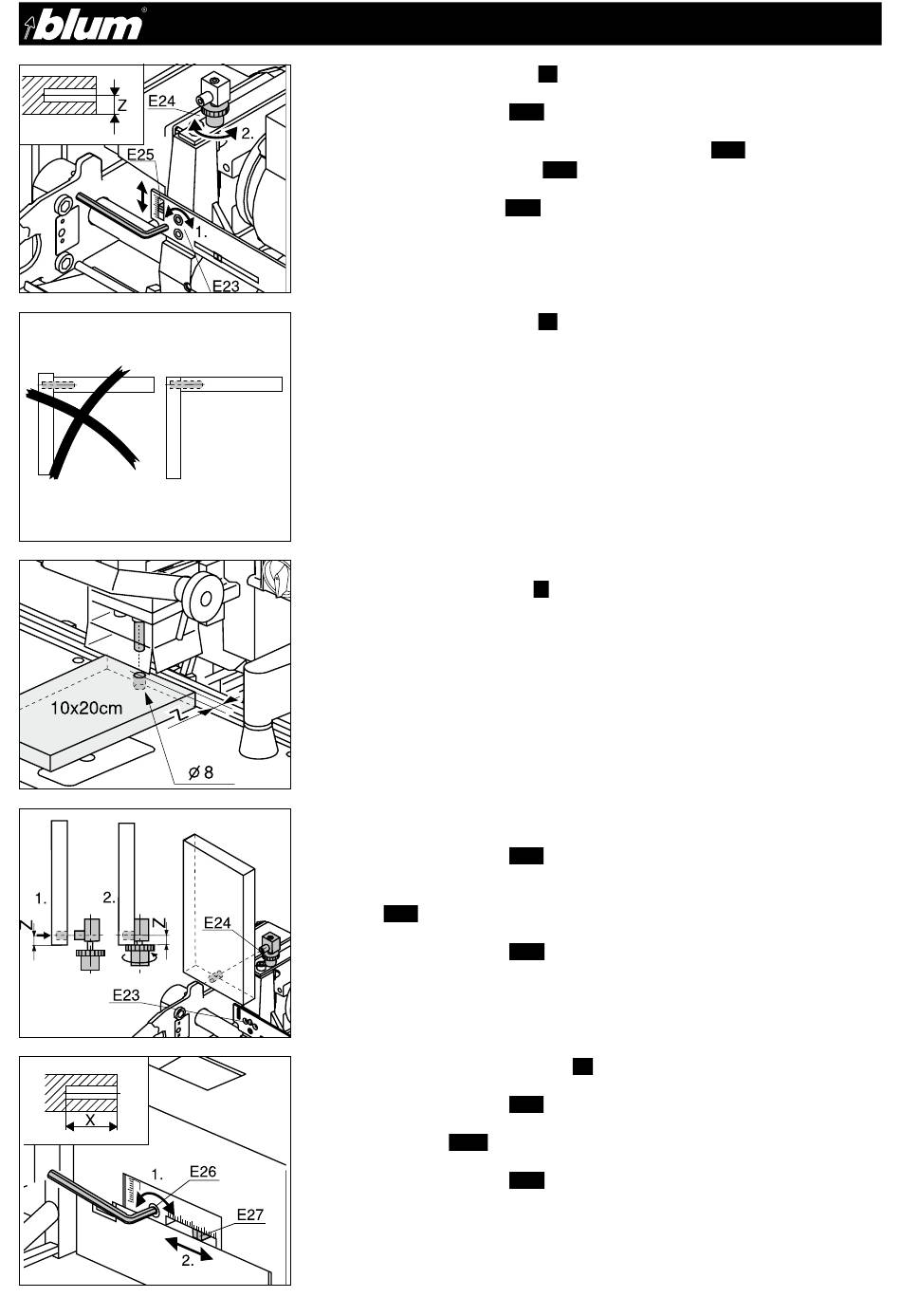

3.7.6) Régler la cote de perçage
• Desserrer la vis de serrage
• Régler à la mesure souhaitée en tournant la vis de réglage (E24). (la mesure peut-
être lue directement sur l'échelle (E25))
• Resserrer la vis de fixation
• Fermer le capot de l'unité de perçage horizontal
3.7.7) Régler la cote de perçage
• Pour les assemblages d'angle affleurants
• Effectuer un perçage vertical (8 mm) dans la plaque échantillon (env.10 cm x 20 cm)
à la cote de perçage souhaitée (z).
• Ouvrir le capot de l'unité de perçage horizontal
• Desserrer la vis de serrage (E23).
• Glisser la plaque échantillon sur les goujons de délimitation et tourner la vis de
réglage
(E24)
jusqu'à butée.
• Resserrer la vis de serrage
• Retirer la plaque échantillon
• Fermer le capot de l'unité de perçage horizontal
3.7.8) Régler la profondeur de travail
• Desserrer la vis de serrage (E26).
• Placer l'indicateur
(E27)
• Resserrer la vis de serrage
23
(Z)
(réglage approximatif)
(E23)
de l'unité de perçage horizontal.
(E23)
(Z)
(réglage de précision)
(E23)
(X)
sur la mesure souhaitée
(E26)
BA-077/1FR M6X.20XX
