5
Fonctionnement

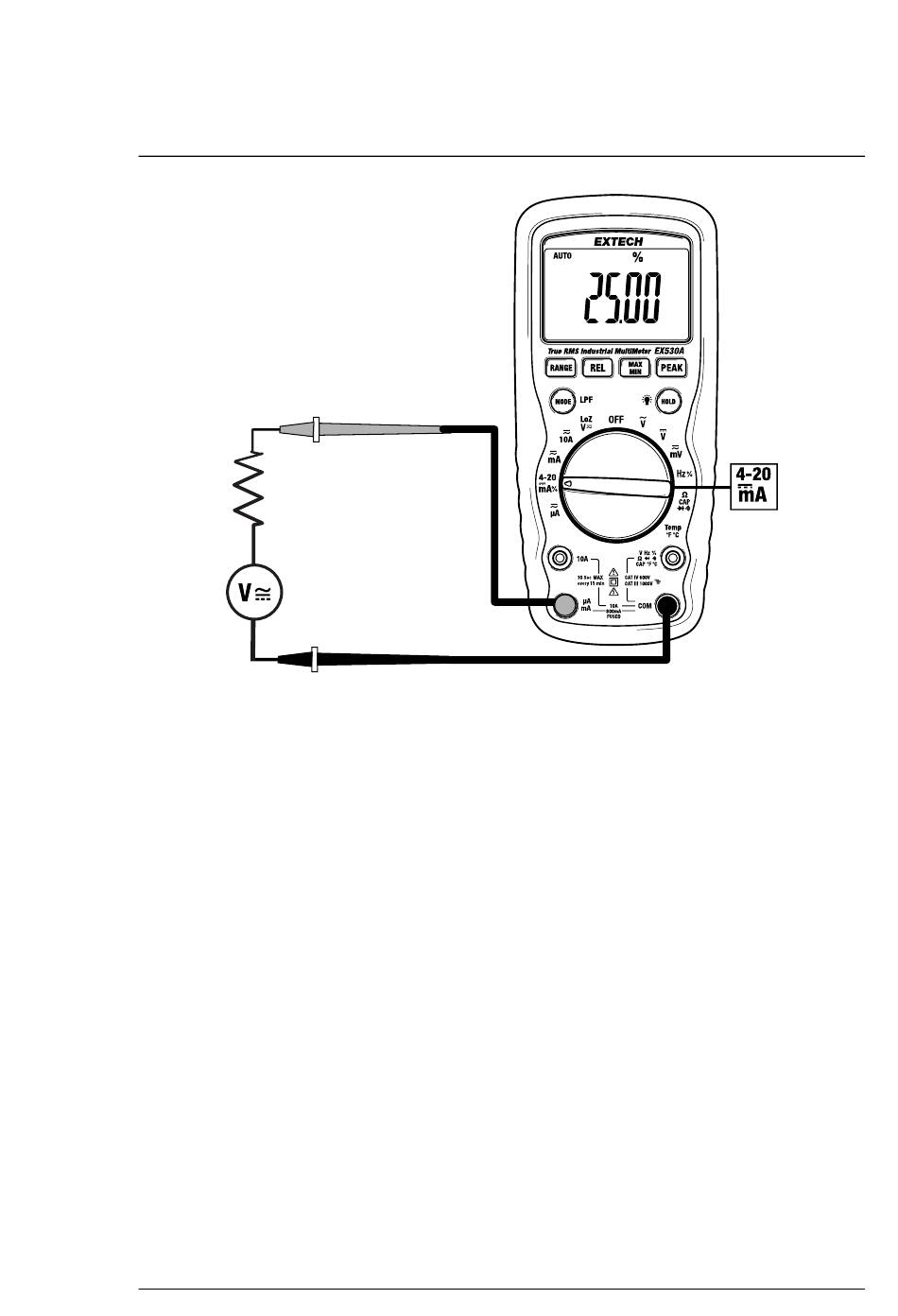

Figure 5.5 Configuration de la mesure de contrôle de processus 4 à 20 mA.
1. Mettez le circuit testé hors tension.
2. Tournez le commutateur de fonction de l'appareil sur la position 4–20.
3. Insérez la fiche noire du cordon de mesure dans la prise de cordon de me-
sure COM.
4. Insérez la fiche rouge du cordon de mesure dans la prise de cordon de
mesure mA.
5. Placez les extrémités des cordons de mesure en série avec le circuit en
cours de test.
6. Mettez le circuit testé sous tension.
7. Vérifiez le pourcentage sur l'affichage.
#NAS100180; r. AA/97577/97616; fr-FR
21
