3. Installation
3.1 Remarques
FlowJam doit être monté selon un angle de 45° à 90° par rapport au sens de déplacement du matériel.
Le détecteur doit être monté dans un endroit sans vibration et aucune pièce en mouvement ne doit être dans
la zone de détection, cela pourrait être interprété comme un flux de matière.
Si nécessaire, les pièces en mouvement sont à isoler de la zone de détection par un écran, et l'électronique
du capteur est à encapsuler.
3.2 Installation du capteur en général
L'installation du capteur dépend des conditions du site.
Par exemple le capteur peut être :
vissé directement sur un manchon fileté G 1 1/2" (fig. 3)
•
fixé par une bride (fig. 4)
•
fixé à l'aide d'un collier (fig. 5)
•
S'assurer avant le montage que la température et la pression dans la tuyauterie ou le réservoir ne
nécessitent pas la mise en place d'un système de protection supplémentaire perméable aux micro-ondes
(fig. 6).
Lors de la mise en place sur des conduites en produit non conductible (PVC par exemple), la mesure se fait à
travers les parois de la tuyauterie. Il n'est donc pas nécessaire d'aménager une fenêtre dans cette dernière.

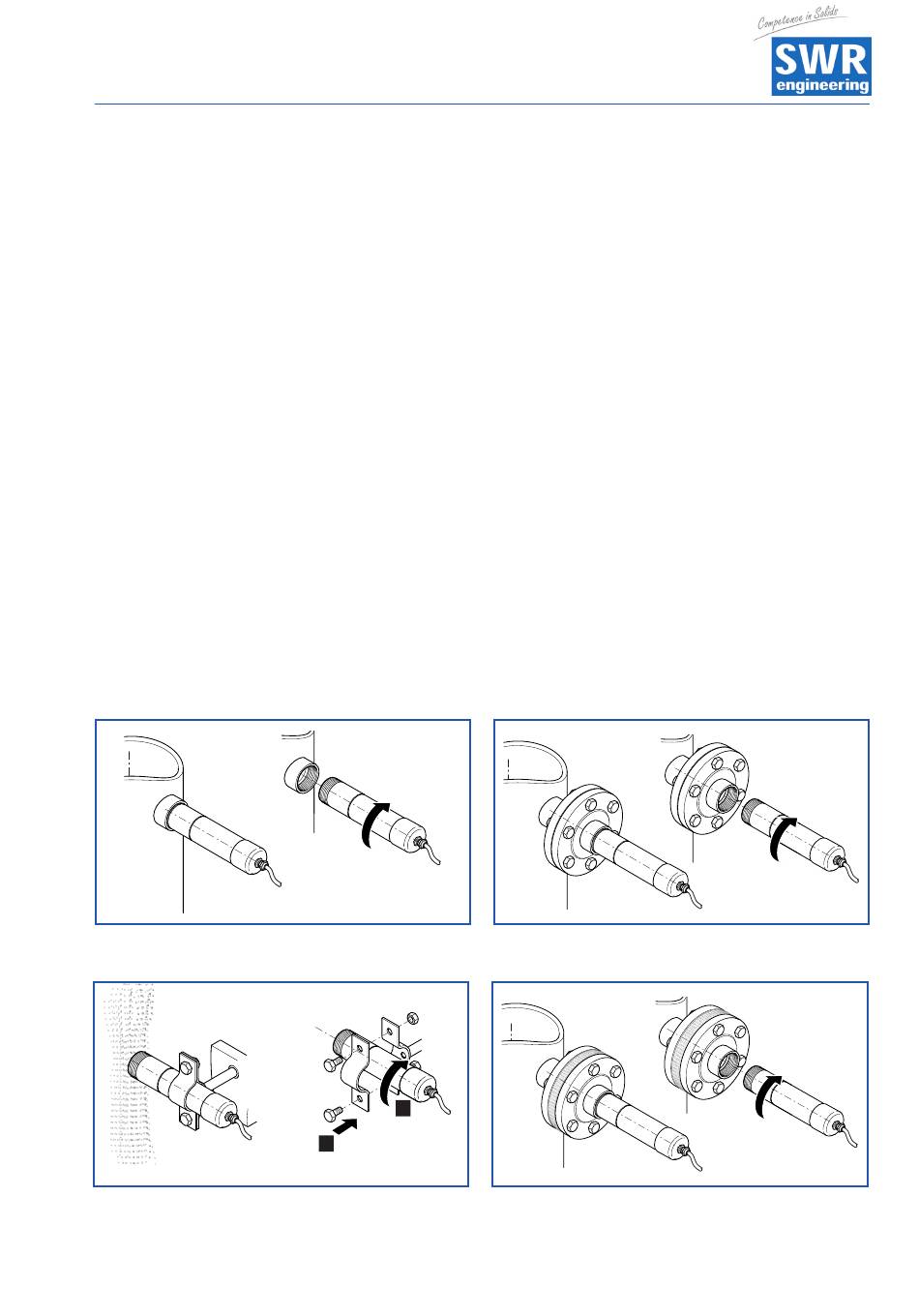

Fig. 3 : Vissé sur un raccord
Fig. 5 : Montage par collier
Fig. 4 : Montage par bride
A
B
Fig. 6 : Montage avec bride de séparation
5
