Danfoss Optyma Plus INVERTER Guide D'application page 24

Guide d'applications
4.8 Raccord de transmetteur
haute pression
24
FRCC.PC.044.A4.04
Installation
Il est obligatoire d'e ectuer le brasage avec une
atmosphère protectrice d'azote à l'intérieur de la tuyauterie.
L'azote déplace l'air et empêche la formation d'oxydes
de cuivre dans le système.
(L'oxyde de cuivre pourrait bloquer les tubes capillaires
et les détendeurs thermostatiques et entraîner des
dommages au compresseur).
AVIS
N'ouvrez pas la vanne Rotalock de bouteille
entièrement, elle doit être tournée d'un tour (360°)
dans le sens de la fermeture pour fournir la pression du
système au transmetteur.
A) Vanne complètement fermée (tige de la vanne
entièrement tournée dans le sens des aiguilles
d'une montre).
• 1, 3 et 4 raccordés.
• 2 n'est raccordée à aucun autre port.
B) Vanne partiellement ouverte (tige de la vanne placée
entre la position d'ouverture et de fermeture).
• 1, 2, 3 et 4 raccordés.
C) Vanne complètement ouverte (tige de la vanne
entièrement tournée dans le sens inverse des aiguilles
d'une montre).
• 1, 2 et 3.
• 4 n'est raccordé à aucun autre port.
En outre, il est recommandé d'isoler le tuyau
d'aspiration jusqu'à l'entrée du compresseur.
(L'isolation doit être d'au moins 19 mm d'épaisseur
et n'est pas fournie par Danfoss). Utilisez uniquement
des composants et des tuyaux secs a n d'éviter toute
humidité dans le système.
AVIS
La pression de test maximum est de 28 bar.

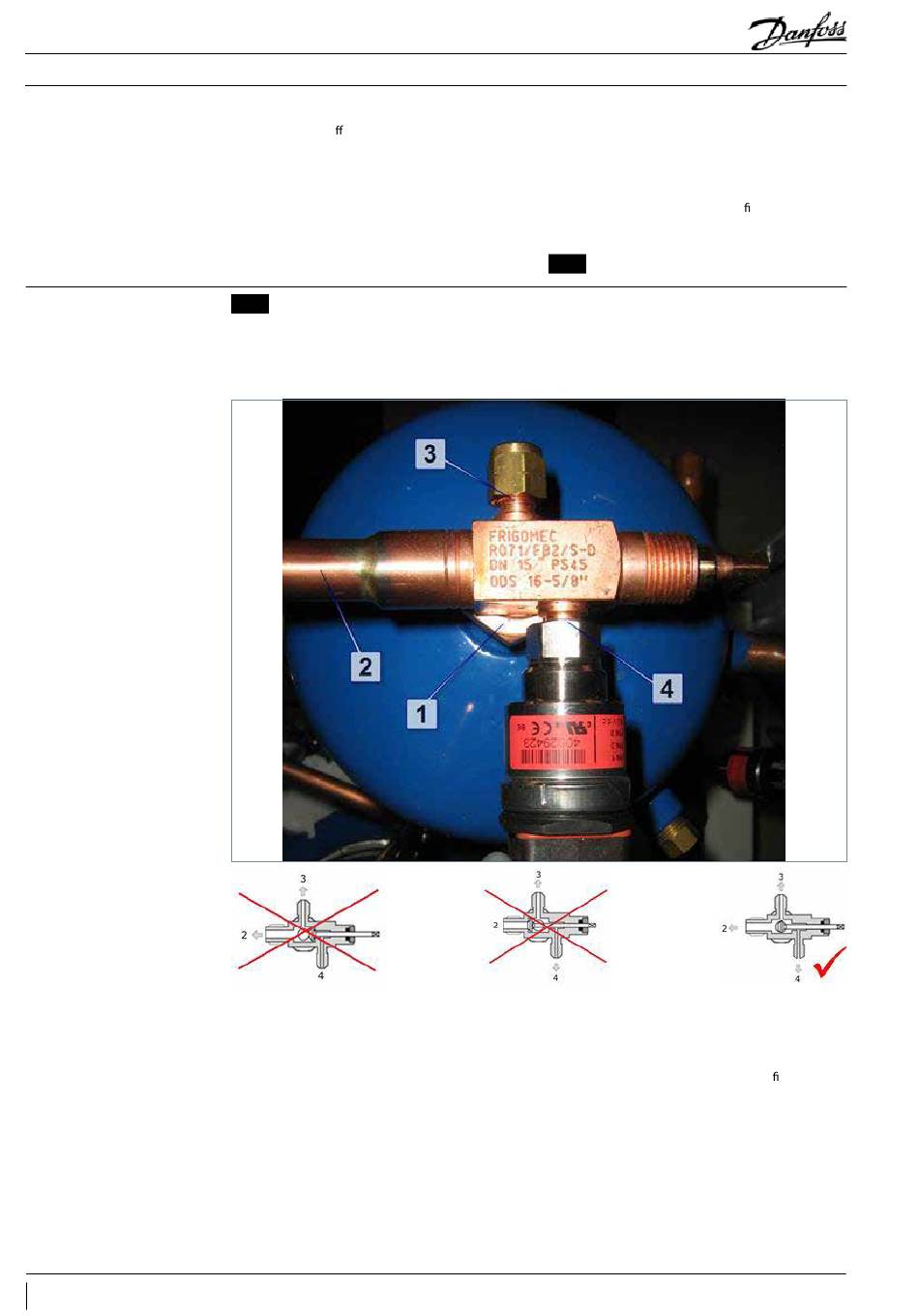

1. Entrée de la vanne (depuis la bouteille).
2. Sortie de la vanne (vers l'évaporateur).
3. Port de service (pour les dispositifs de sécurité).
4. Port de service (pour le transmetteur ou l'entretien
uniquement).
Fonctionnement normal : La tige de la vanne ne
doit pas être entièrement ouverte (1 tour dans le
sens inverse des aiguilles d'une montre), a n que le
transmetteur de pression reçoive la pression.
Défaillance du transmetteur : La vanne doit être
entièrement ouverte pour débrancher le port du
transmetteur des autres ports.
