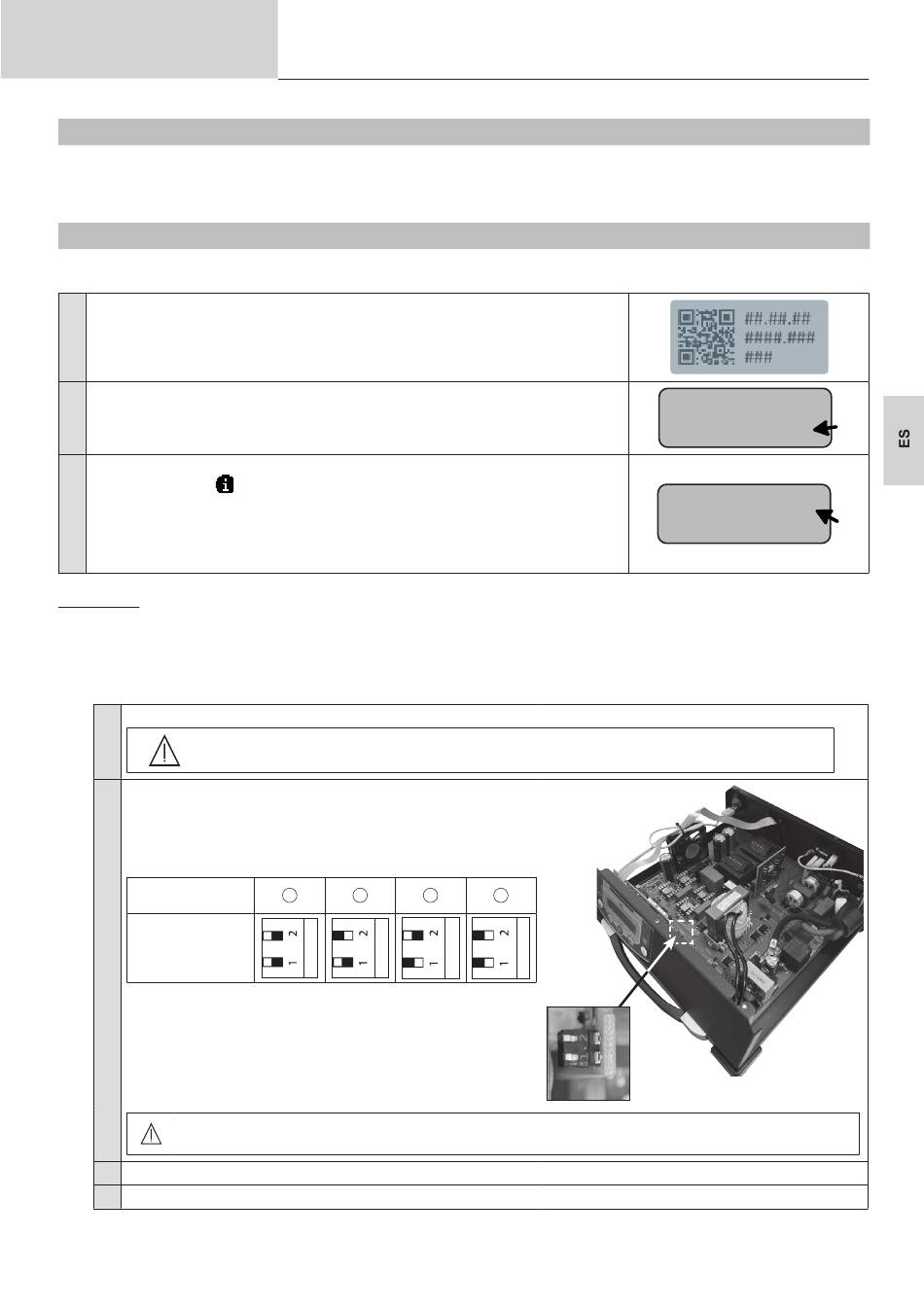

GYS SMART HUB MODULE Mode D'emploi page 5

Manual de uso
PRÓLOGO
Este suplemento del manual está destinado a los cargadores Gysflash CNT fabricados antes de enero de 2024 (nú-
mero de serie inferior a 24.01.xxxxxx.xxxxxx). Trata de las particularidades de la instalación de SHM con este tipo de
cargador en el marco de la puesta en paralelo y la ecualización.
COMPROBACIÓN DE LOS CARGADORES
Antes de proceder a la instalación tal como se describe a continuación, asegúrese de que sus Gysflash están afec-
tados. Para ello:
Compruebe que el número de serie escrito en el cargador es inferior a
24.01.xxxxxx.xxxxxx.
1
Si no es así, siga el procedimiento indicado en el manual inicial del SHM.
Compruebe la versión del programa del Gysflash (SW).
Si esta versión es inferior a SW 09.00, actualice su cargador (póngase en
2
contacto con su distribuidor o con el servicio posventa para más detalles).
Una vez actualizado el cargador, compruebe su índice HMI entrando en el
menú Información
Si el índice HMI es diferente de HMI 04.01, siga el procedimiento siguiente
3
para instalar el SHM.
Si el índice HMI es igual a HMI 04.01, siga el procedimiento indicado en el
manual inicial del SHM.
Instalación
1. Conexión de los Gysflash al SHM:
Para los cargadores Gysflash CNT fabricados antes de enero de 2024, es necesario asignar cada uno de los car-
gadores a un canal SHM, y configurar el cargador según el canal al que esté destinado a conectarse.
Para ello, siga el procedimiento que se indica a continuación:
Destape el Gysflash CNT.
1 Desenchufe su GYSFLASH al menos 10 minutos antes del desmontaje. Esta operación
sólo debe realizarla una persona cualificada.
Localice los microinterruptores que permiten configurar el
cargador.
Ajuste los microinterruptores según el canal SHM que
desee asignar al cargador de la siguiente manera:
Canal SHM
afectado
Posición de los
microinterruptores
2
Cada Gysflash debe imperativamente estar en una posición diferente.
No puede haber dos Maestros o dos Esclavos 1, por ejemplo.
3 Vuelva a tapar los Gysflash CNT.
4 Conecte cada Gysflash a su canal SHM asignado (mediante cables SMC).
Traducción de las instrucciones
originales
1 2 3
GYSFLASH 101.12 CNT
4
SMART HUB MODULE
HW02.00 - SW08.08
HW 02.00 - HMI 03.00
SW 09.00
5
