Broche
Définition
1
GND
2
DIN1
3
DIN2
4
DIN3
5
DIN4
6
DIN5
7
GND
8
-
9
485A1
10
485B1
11
485A2
12
485B2

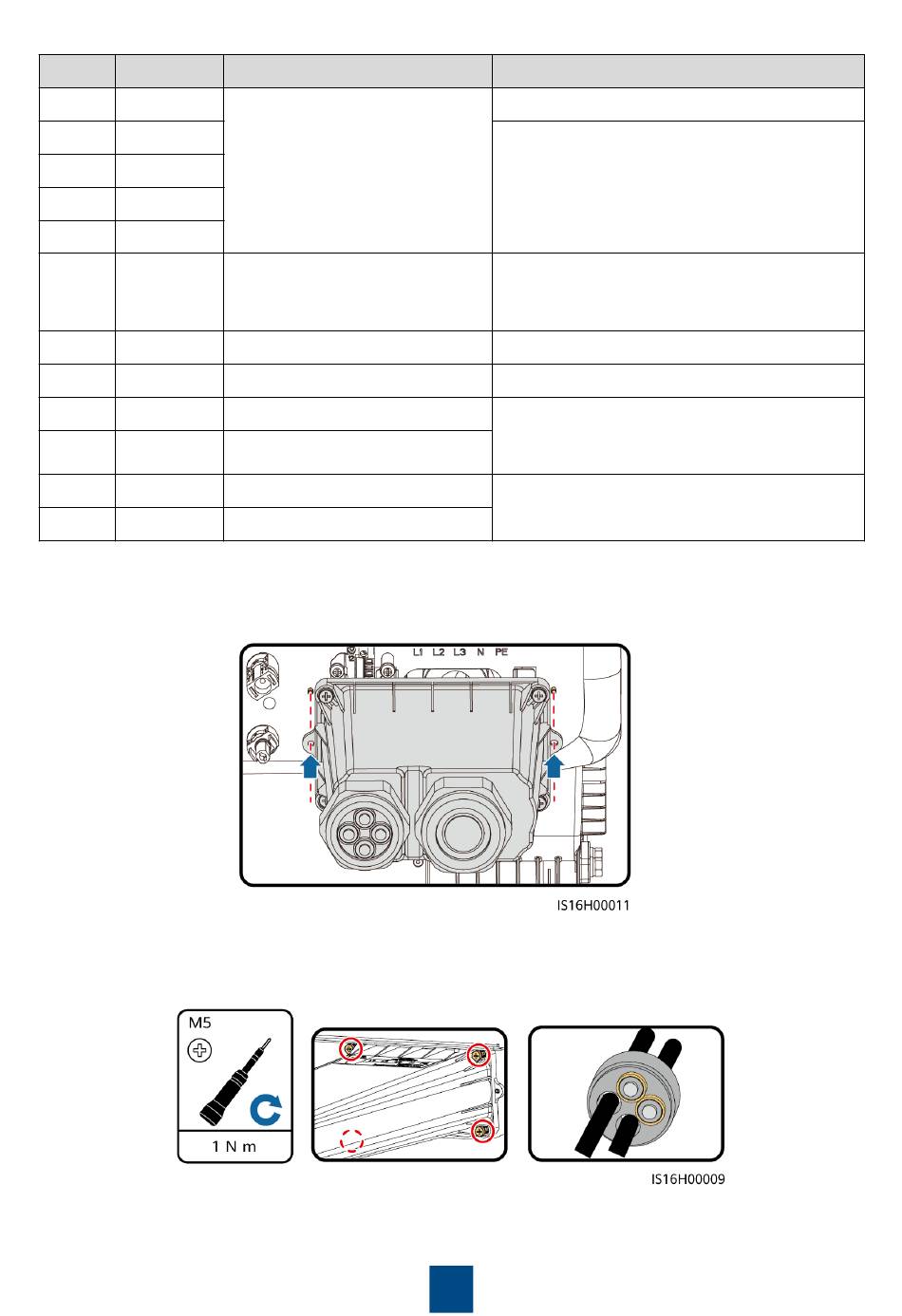

3. Alignez les trous des broches aux deux extrémités du boîtier de jonction sur les broches de
positionnement sur le boîtier de l'onduleur pour vous assurer que les trous des vis sur le
boîtier de jonction sont alignés.
4. Installez le boîtier de raccordement, scellez les orifices de câble inutilisés dans les bouchons
en caoutchouc avec des bouchons étanches, puis serrez les capuchons de verrouillage.
Fonction
Contrôle centralisé
Signal + d'arrêt rapide
GND
-
Signal + différentiel RS485A1
Signal - différentiel RS485B1
Signal + différentiel RS485A2
Signal - différentiel RS485B2
Description
Port GND pour les signaux DIN1 à DIN5
Contact sec pour la programmation du
réseau électrique
Pour le signal DI d'arrêt rapide ou la
connexion au câble de signal d'un appareil
de protection NS
-
-
Pour les onduleurs en cascade ou pour se
connecter au port de signal RS485 d'un
SmartLogger
Connexion au port de signal RS485 d'un
compteur électrique
4
