Entretien

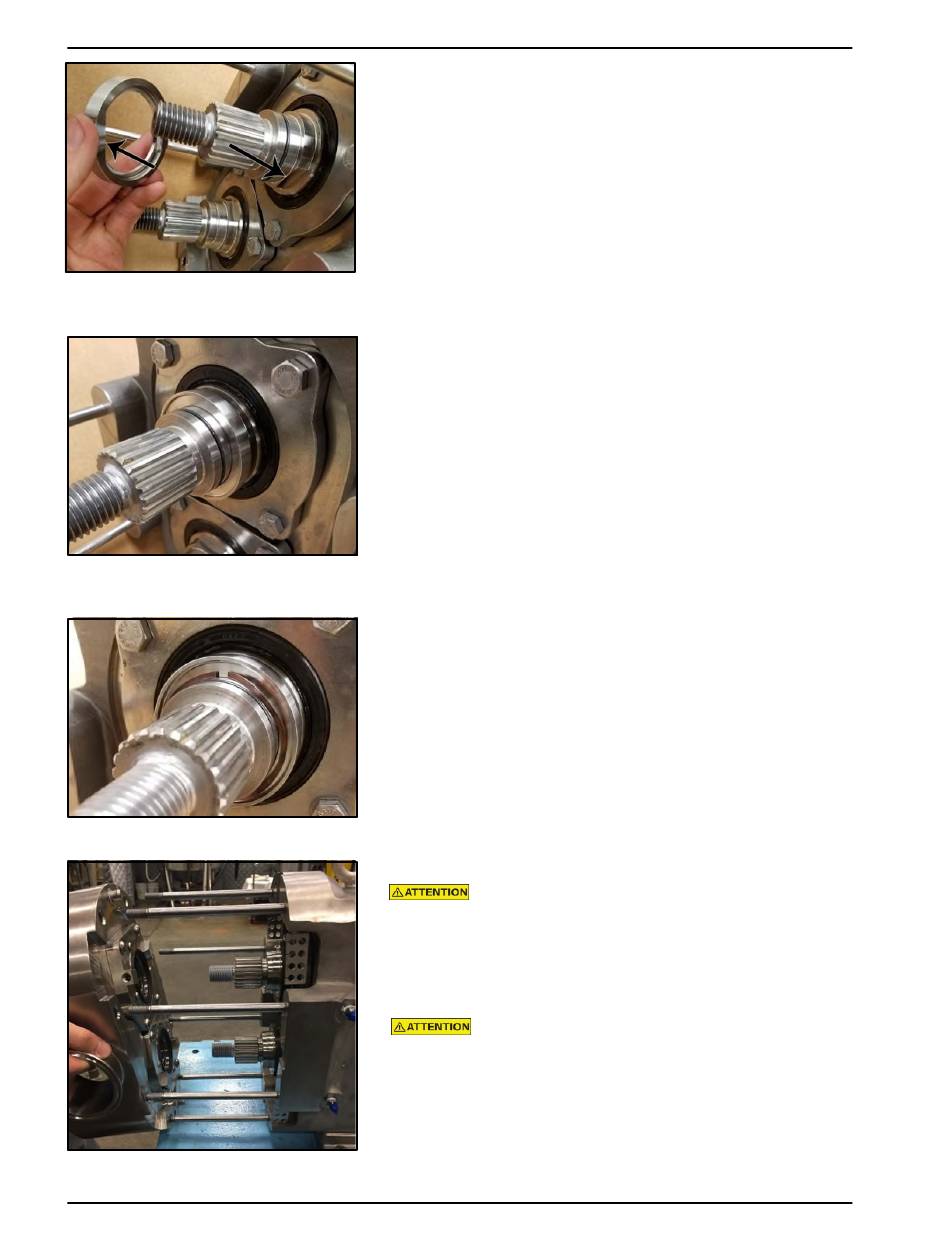

Figure 240 Installation du siège de
garniture
Figure 241 - Siège de garniture
installé
Figure 242 - Installation du ressort
ondulé
Figure 243 - Installation du corps
de la pompe
Page 102
Pompe Universal 3 Waukesha Cherry-Burrell
3. Assurez-vous que les méplats du siège de garniture sont
alignés avec les méplats de l'arbre et placez le siège de
garniture sur l'arbre.
4. La Figure 241 illustre l'installation du siège de garniture sur
l'arbre.
5. Installez le ressort ondulé sur l'arbre.
Installation du corps de la pompe
Assurez-vous que la pompe est solidement boulonnée ou fixée avant
d'entreprendre toute tâche de maintenance. Le centre de gravité de
la pompe varie en fonction de l'ajout ou du retrait de pièces. Une
pompe mal fixée risque donc de basculer.
Pour soulever le corps d'un modèle 130, 133, 134, 180, 184, 210,
214, 220, 223,
224, 320 ou 324-U3, utilisez une sangle de levage filetée à travers
les ports situés de chaque côté du corps.
1. Installez le corps de la pompe sur le carter d'engrenage.
Confirmez que les goujons du corps de la pompe sont alignés
avec la douille de taille correcte sur le carter d'engrenage.
REMARQUE : Garniture mécanique double illustrée.
95-03103
®
10/2023
