RSH15xxS1A Mode d'emploi
7 BRASAGE DE LA CONDUITE DE
FRIGORIGÈNE

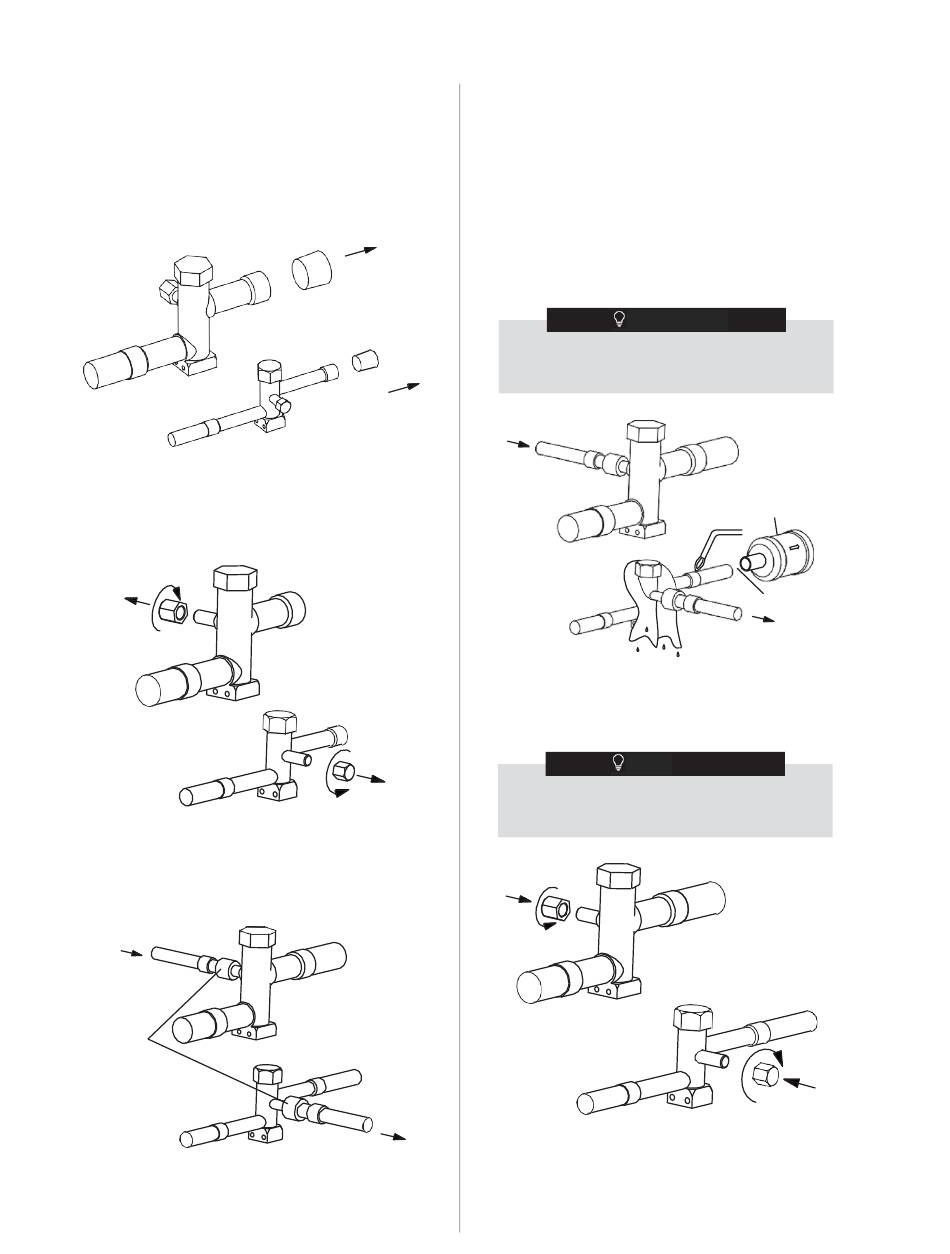

7.1 Braser les conduites de frigorigène
1.
Retirez les embouts ou les bouchons. Utilisez un outil
d'ébavurage pour ébarber les extrémités des tuyaux.
Nettoyez les surfaces internes et externes de la tubulure à
l'aide d'un chiffon en émeri.
Figure 7-1
2.
Retirez le bouchon du robinet de pression des deux soupapes
de service.
Figure 7-2
3.
Purger les conduites de frigorigène et le serpentin
intérieur avec de l'azote sec.
Ce tuyau
doit être
muni d'une
chaussette
Figure 7-3
4. Enroulez un chiffon humide autour du corps de soupape pour
éviter tout dommage causé par de la chaleur et continuez la
purge d'azote sèche (Fig. 7–4).
Braser les conduites de fluide frigorigène aux soupapes de
service.
Vérifier la flèche de débit directionnelle du déshydrateur de
conduite de liquide pour confirmer la direction correcte du débit
de réfrigération (à l'écart de l'unité extérieure et du serpentin de
l'évaporateur), comme illustré. Braser le déshydrateur du filtre
jusqu'à la conduite de liquide.
Poursuivre la purge d'azote sec. Ne retirez pas le chiffon
humide avant d'avoir terminé tout le brasage.
REMARQUE
Retirer le chiffon humide avant d'arrêter la purge
d'azote sec.
Figure 7-4
5. Remplacez les bouchons de robinet de pression une fois
que les soupapes de service ont refroidi.
REMARQUE
Ne pas trop serrer (entre 40 et 60 lb-po.
maximum).
Figure 7-5
9
Thermopompe bibloc
Fourni et installé
sur place
3/4 po de la soupape
