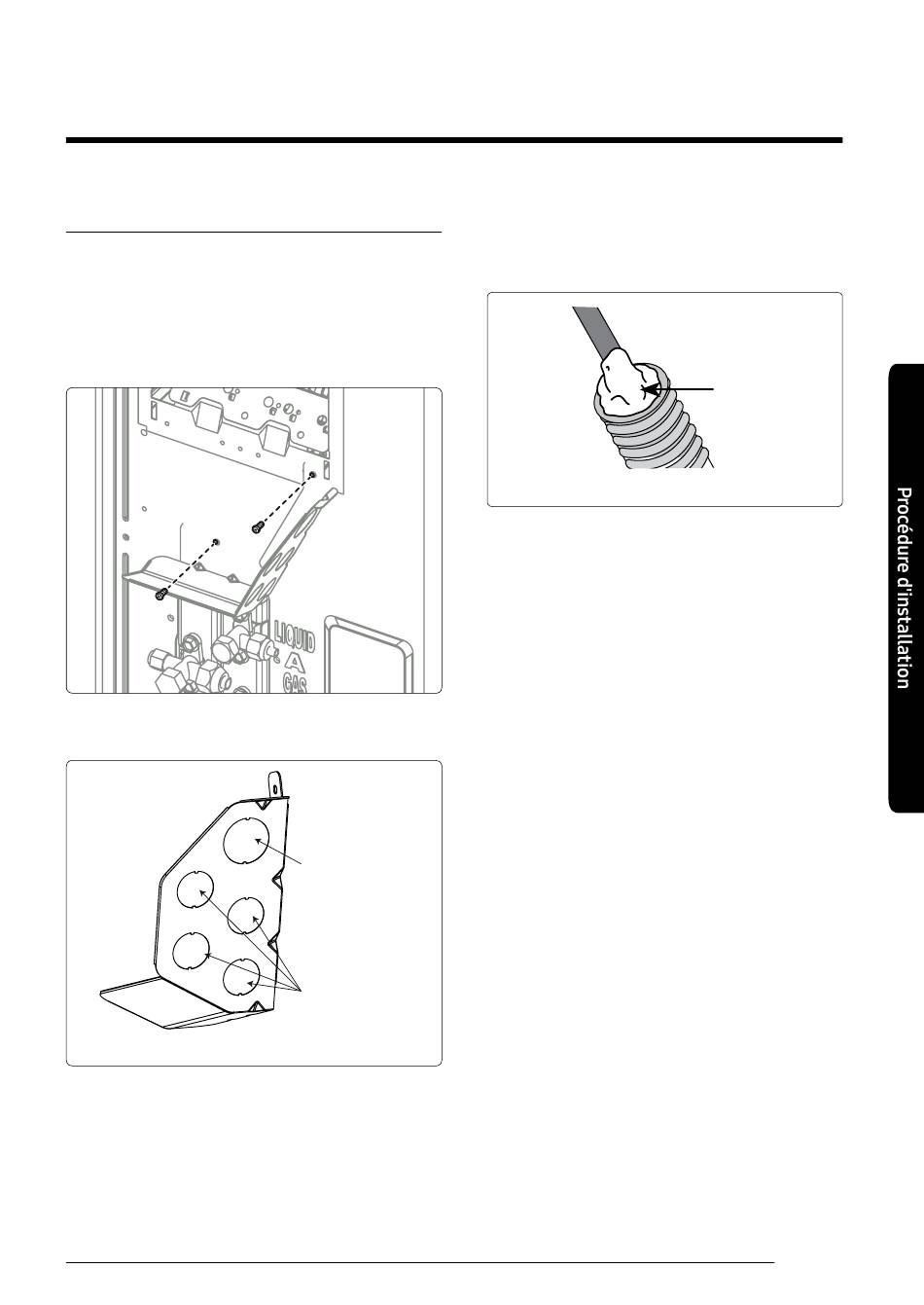

Raccordement des conduits de câble
Lors du branchement des câbles entre l'unité intérieure
et l'unité extérieure, utilisez des conduits pour protéger
les câbles.
- AJ020TXJ2CH / AJ024TXJ3CH
1 Retirez la plaque du conduit du produit.
2 Retirez les débouchures des conduits pour le nombre
de connexions requis.
3 Insérez les câbles dans les conduits, puis fixez les
conduits sur la plaque de conduit avec les écrous de
4 Branchez les câbles aux unités extérieures.
5 Fixez la plaque du conduit sur le produit.
Alimentation
électrique
(3/4 pouces)
Extérieur-intérieur
(1/2 pouces)
blocage.
- Appliquer du silicone à l'extrémité du tuyau pour
empêcher l'eau de la pluie d'y pénétrer.
Pour savoir comment connecter les câbles, reportez-
vous à la page suivante.
Silicone
