Branchement du lecteur de carte à une gâche
Branchement du lecteur de carte à une gâche

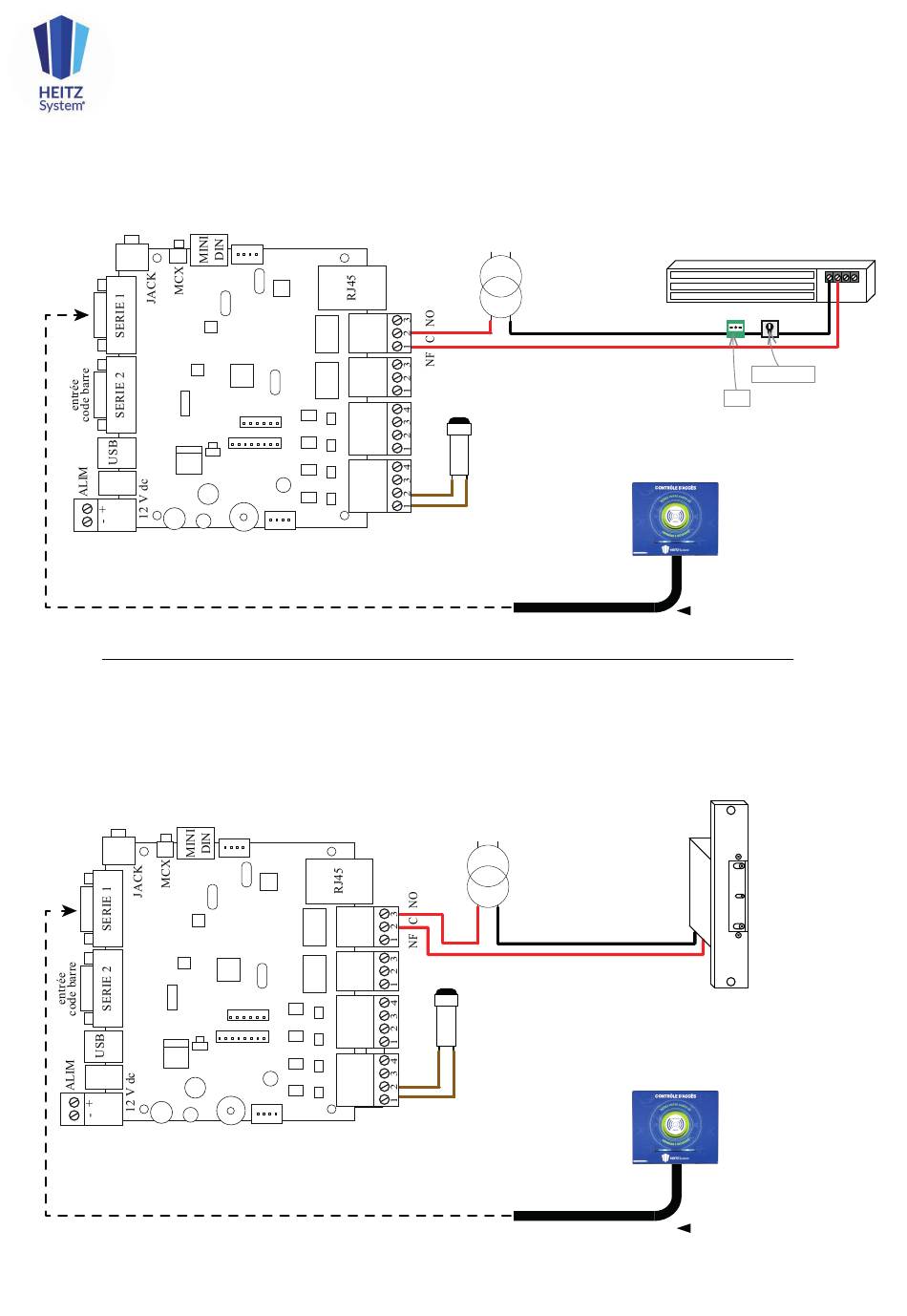

CAS N°1 – GÂCHE A VENTOUSE ÉLECTROMAGNÉTIQUE
(modèle 'antenne active')
CAS N°2 – GÂCHE ÉLECTRIQUE « TRADITIONNELLE »
(modèle 'grande antenne')
Ne jamais couper les câbles des grandes antennes, séries ni réseaux - pas de raccord ni rallonge possible
T20 - Documentation complète branchement détecteur V5 - 22/08/2018 - S.T. - HEITZ - Niveau C
R
E
L
A
I
S
ALIMENTATION
VENTOUSE
(Non fournie)
220 ~
12 ou 24V
-
+
1A max
Câble gâche
+/- 25 mètres
BOUTON
POUSSOIR
(Non fourni)
Antenne
On pose les cartes
dessus.
Câble antenne
ALIMENTATION
GACHE
(Non fournie)
220 ~
12 ou 24V
-
+
1A max
Câble gâche
+/- 25 mètres
BOUTON
POUSSOIR
(Non fourni)
Antenne
On pose les cartes
dessus.
Câble antenne
VENTOUSE
(Non fournie)
Clé secours
BBG
NE PAS
INSTALLER
L'ANTENNE
A MOINS DE 15CM
DE METAL
Longueur ≈ 3m
Ø= 5mm
GACHE
(non fournie)
NE PAS
INSTALLER
L'ANTENNE
A MOINS DE 15CM
DE METAL
Longueur ≈ 3m
Ø= 5mm
3/13
