Pulsar PSDC04124 Manuel D'utilisation page 2


sortie de l'alimentation 4x 1A/12V DC

réglage de la tension de sortie 12V÷ 15VDC

4 sorties protégées par les coupe-circuits à
fusible 1A

possibilité de choix entre le coupe circuit à fusible
et le coupe-circuit polymère PTC - choix effectué
à l'aide de l'armature

large étendue de la tension d'alimentation
85÷264VAC

haut rendement 80%

signalisation lumineuse LED
SOMMAIRE:
1. Notice technique.
1.1. Description générale
1.2. Schéma fonctionnel
1.3. Description des éléments et des connecteurs de l'alimentation
1.4. Paramètres techniques
2. Installation.
2.1. Recommandations
2.2. Procédure d'installation
3. Signalisation de fonctionnement de l'alimentation.
3.1. Signalisation lumineuse
3.2. Sorties techniques
4. Entretien et exploitation.
Surcharge ou court-circuit à la sortie de l'alimentation
4.1.
Activation du OVP de l'alimentation
4.2.
Maintenance
4.3.
1. Notice technique.
1.1. Description générale.
L'alimentation stabilisée PSDC04124 est destinée à alimenter sans interruption les appareils appareils de
la vidéosurveillance CCTV nécessitant une tension stabilisée de 12V DC. L'étendue de réglage de la tension de
sortie est réglée entre les valeurs 12V÷15V DC (CC) à l'aide du potentiomètre. L'alimentation possède 4 sorties
protégées de façon indépendante par les coupe-circuits à fusibles ou les coupe-circuits polymères PTC. La panne
(court-circuit) dans l'un des circuits fera sauter le coupe-circuit à fusible ou activera le coupe-circuit PTC et
débranchera le circuit de l'alimentation DC (+U). L'alimentation est placée dans un boîtier métallique avec le
panneau de signalisation. Le boitier possède également le micro-interrupteur signalant l'ouverture la portière
(le panneau frontal).
1.2. Schéma fonctionnel (fig. 1).
PSDC04124
Caractéristiques de l'alimentation:

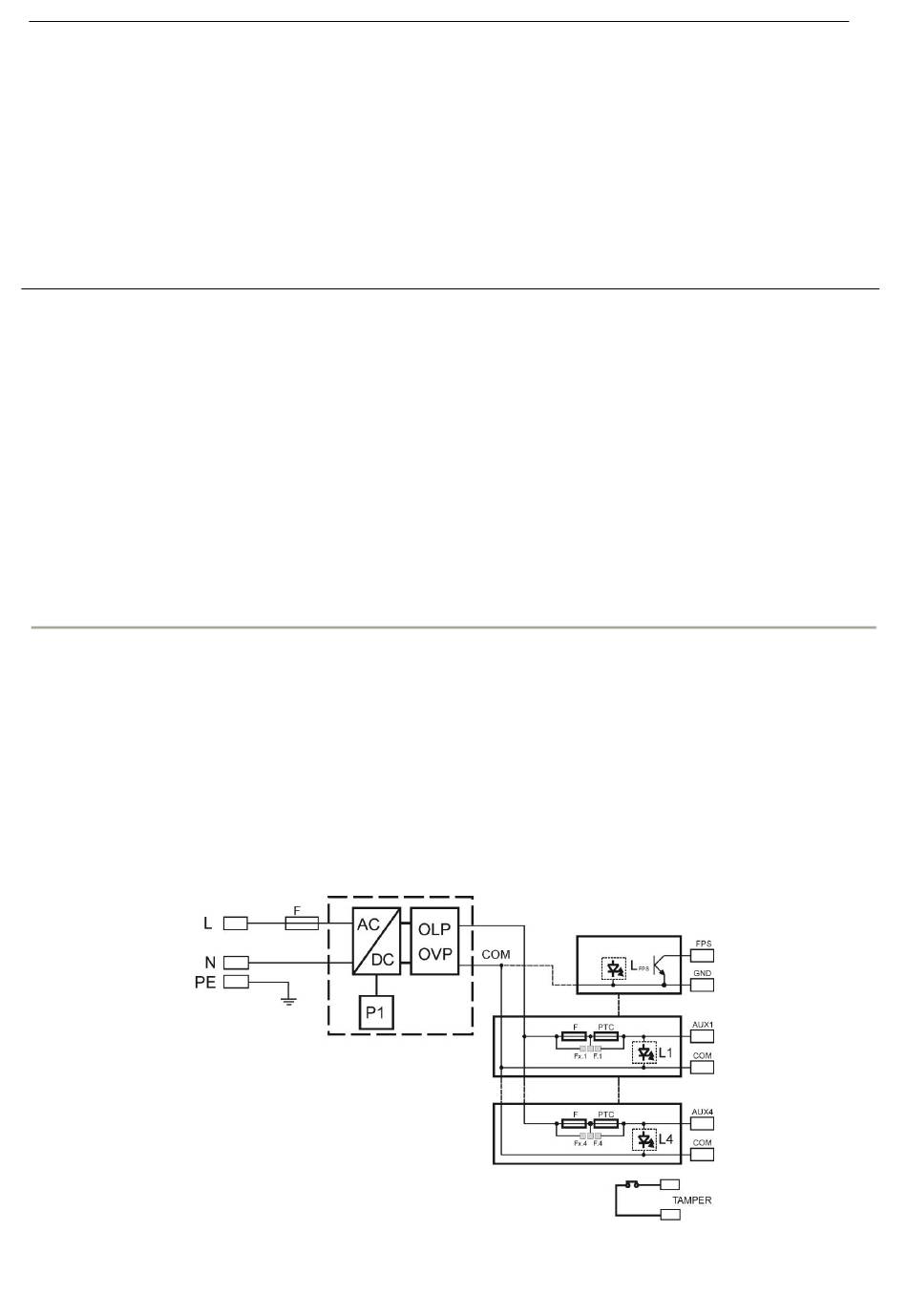

Fig. 1. Schéma fonctionnel de l'alimentation.
2

sortie technique FPS signalant l'activation du
coupe-circuit

protections:
 contre court-circuit SCP
 contre surtension OVP
 contre surcharge
 contre overvoltage OLP
 anti-sabotage

garantie - 2 ans à compter de la date de
fabrication
